一、問題描述

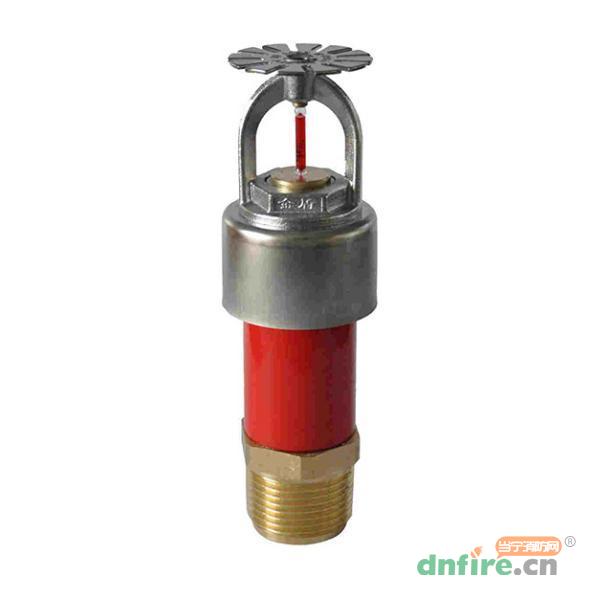

　　噴頭與頂板的距離不符合規范要求。表現為：直立型標準覆蓋面積灑水噴頭濺水盤與頂板的距離小于75mm，或大于150mm。如下圖所示

二、規范要求

　　《自動噴水滅火系統設計規范》GB50084-2017第7.1.6條：直立型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm～150mm。

　　附7.1.6 除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm~150mm，并應符合下列規定：

　　1 當在梁或其他障礙物底面下方的平面上布置灑水噴頭時，濺水盤與頂板的距離不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離應為25mm~100mm。

　　2 當在梁間布置灑水噴頭時，灑水噴頭與梁的距離應符合本規范第7.2.1條的規定。確有困難時，濺水盤與頂板的距離不應大于550mm。梁間布置的灑水噴頭，濺水盤與頂板距離達到550mm仍不能符合本規范第7.2.1條的規定時，應在梁底面的下方增設灑水噴頭。

　　3 密肋梁板下方的灑水噴頭，濺水盤與密肋梁板底面的垂直距離應為25mm~100mm。

　　4 無吊頂?shù)牧洪g灑水噴頭布置可采用不等距方式，但噴水強度仍應符合本規范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。

三、隱患影響

　　直立型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離小于75mm或大于150mm，使噴頭熱敏元件處于不是易于接觸熱氣流的最佳位置，影響到噴頭動作時間，延遲噴頭灑水滅火。

四、糾正措施

　　拆出噴頭短立管，縮短或加長短立管的長度，使噴頭濺水盤與頂板的距離在規范范圍內。

來源：《廣西建設工程消防施工質量常見通病防治手冊》2024版
