本文選自@消防如是說《氣體滅火鋼瓶間及高壓細水霧泵房間面積估算》部分。

根據《氣體滅火系統設計規范》GB50370-2005條文：

　4.4.1 儲存裝置應符合下列規定：

　　5、儲存裝置的布置，應便于操作、維修及避免陽光照射。操作面距墻面或兩操作面之間的距離，不宜小于1.0m，且不應小于儲存容器外徑的1.5倍。

　　根據鋼瓶的外徑，鋼瓶間距，鋼瓶操作面與墻的距離，可以估算鋼瓶間的大小。

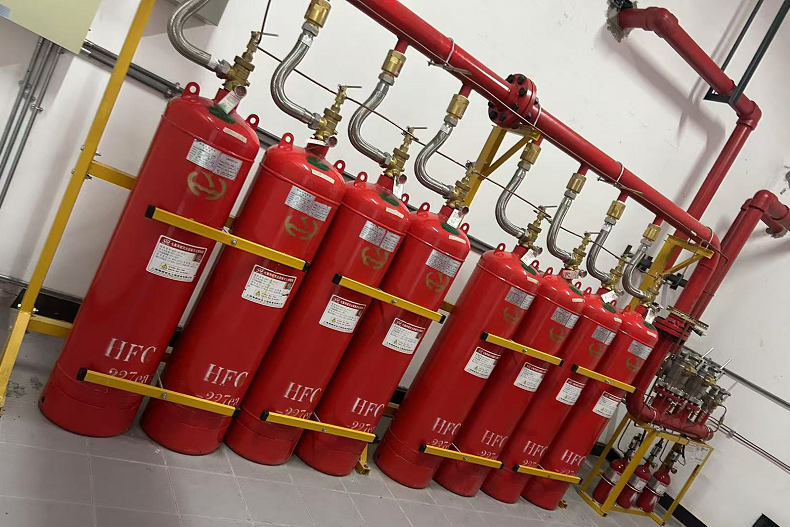

一、七氟丙烷滅火系統鋼瓶間面積估算

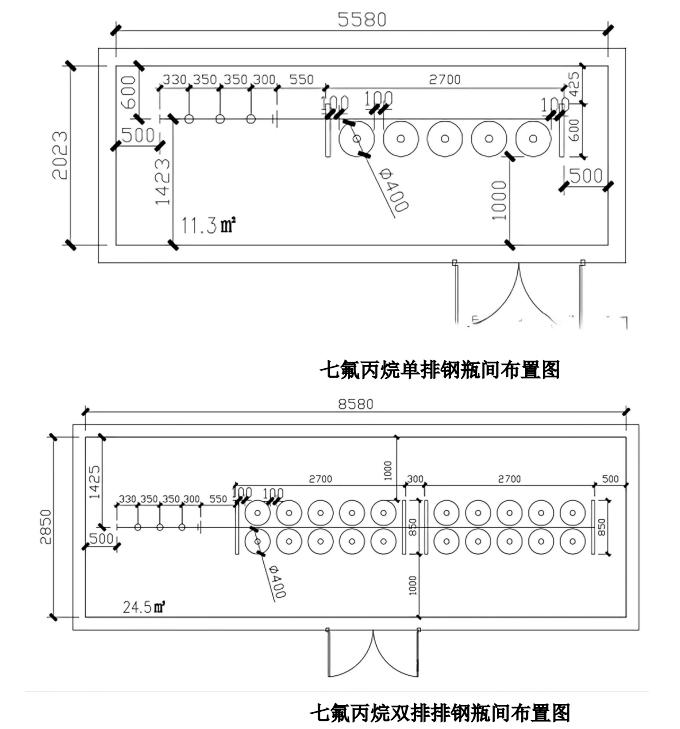

　　如下圖所示，以150L七氟丙烷鋼瓶為例，鋼瓶外徑400mm，鋼瓶與鋼瓶之間距按100mm，立管及彎頭按550mm估算，鋼瓶操作面需要考慮1米的操作面的距離，前后預留500mm過人空間。設選擇閥個數為n，藥劑瓶個數為γ，那滅火系統占地長為500+330+（n-1）×350+300+550+50+γ×（100+400）+100+50+500mm；寬1000+400+23+600mm；根據這個數據，10個鋼瓶以內的單排鋼瓶間面積估算公式為：

　　鋼瓶間面積（㎡）=0.7×選擇閥數量+1×鋼瓶數量+5+5（5㎡為多出安全空間）

　　例：下圖所示S=0.7×3+1×5+5=12.1㎡，圖中面積為11.3㎡，兩者相近，為安全考慮額外加5㎡安全空間，則估算面積為12.1+5=17.1㎡

　　如果鋼瓶數量較多（如10個以上），則用雙排，雙排鋼瓶間面積估算公式為：

　　鋼瓶間面積（㎡）=1×選擇閥數量+0.7×鋼瓶數量+6+5（5㎡為多出安全空間）

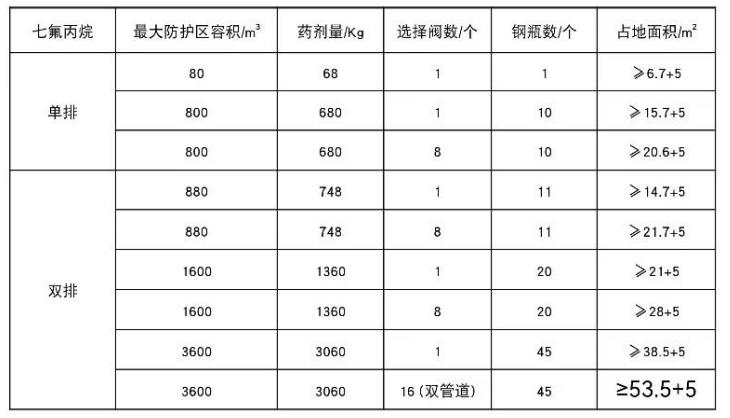

　　注：表中占地面積為最小占地面積，實際鋼瓶間面積需≥表中面積

二、IG541滅火系統鋼瓶間面積估算

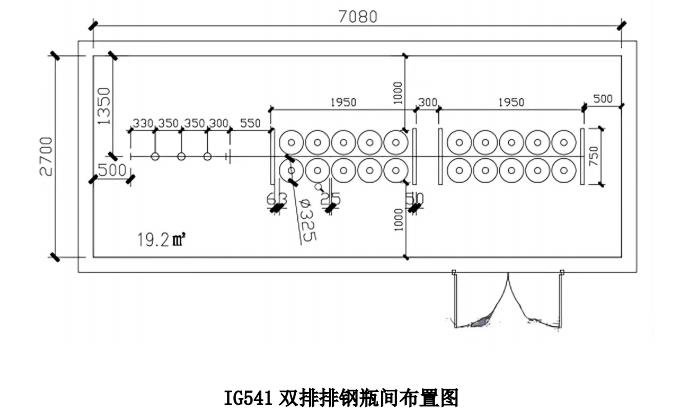

　　依據七氟丙烷的方法估算因IG541的鋼瓶數普遍比較多固只出估算雙排的鋼瓶間面積估算公式：

　　鋼瓶間面積（㎡）=0.9×選擇閥數量+0.9×鋼瓶數量+4+5（5㎡為多出安全空間）

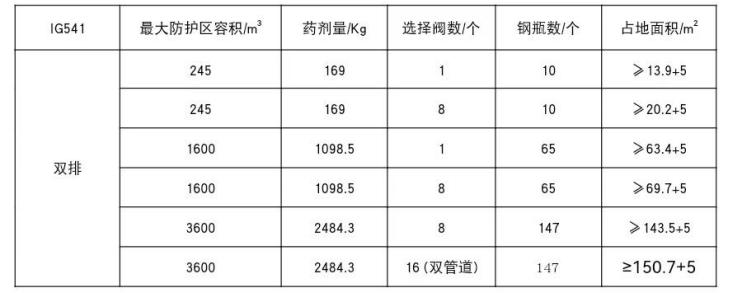

　　注：表中占地面積為最小占地面積，實際鋼瓶間面積需≥表中面積
