當回路上GL-C859短路隔離器輸出端某處發生短路故障時（短路點距離短路隔離器輸出端線電阻小于10歐），短路隔離器動作切斷輸出端連接的所有設備，從而保證總線其它部分工作正常。待故障修復后，GL-C859短路隔離器可自行將輸出端的所有設備重新納入系統。

使用短路隔離器便于確定總線發生短路的位置，短路隔離器不需編碼，不占用回路中的地址。

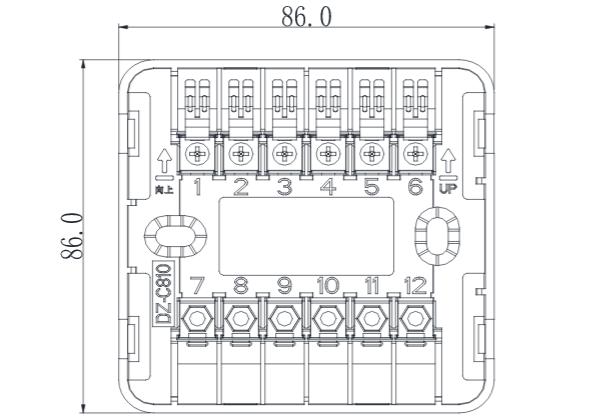

GL-C859短路隔離器配套安裝底座(DZ-C810)示意圖：

　　DZ-C810底座端子定義：

　　1（IN1）2（IN2）：總線輸入端（無極性）

　　3（OUT1）4（OUT2）：總線輸出端（無極性）

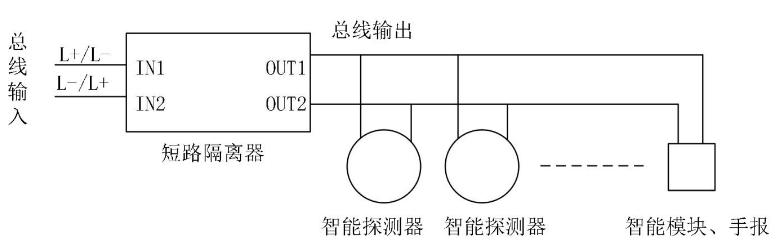

GL-C859短路隔離器接線圖：

　　短路隔離器輸出端帶智能探測器（或智能模塊）的數量≤32。
