在蛇年春節即將到來之際，分享中國建筑西南設計研究院有限公司電氣總工程師徐建兵在2024年末舉行的中國土木工程學會工程防火技術分會電氣安全與火災報警分論壇上的專題報告——國標圖集《消防水泵機械應急啟動控制》24D303-4要點解析。該報告引起大家濃厚的興趣和關注，徐總曾在多個場合介紹過該國標圖集，因?yàn)?ldquo;消防水泵機械應急啟動控制”是現在建筑電氣專業熱點、難點話題之一。

徐總的報告包括圖集編制背景、相關標準的研讀、產品調研、圖集主要內容等內容。

背景情況：

　◎ 通用規范《消防設施通用規范》GB55036-2022，第3.0.12條第3款，消防水泵控制柜應具有機械應急啟泵功能。

　◎ 國家標準《消防給水及消火栓系統技術規范》GB 50974-2014，第11.0.12條，要求消防水泵控制柜應設置機械應急啟泵功能。

　◎ 實際工程應用中，消防水泵機械應急啟動的設計和施工均沒有統一的標準，各地在實施層面要求也有所不同，工程質量難以把控。

相關標準：

　◎ IEC 62091-2007《Low-voltage switchgear and controlgear—Controllers for drivers of stationary fire pumps》（《低壓開關設備和控制設備固定式消防泵驅動器的控制器》）8.5.1.2，控制器的緊急運行控制可以通過一種機械驅動（例如，一個電磁接觸器的機械操作）或一種冗余的開關裝置（例如接觸器、手動開關等）來完成。這個冗余的開關裝置應該是可機械操作的，以防控制電源失電或其它控制電路器件失效。該標準2003版層修改轉化為我國國家標準GB/T 21208-2007。

　◎ NFPA 20-2022《Standard for the Installation of Stationary Pumps for Fire Protection》（《消防固定泵安裝標準》）10.5.3.2.1，控制器應配備一個緊急運行手柄或操作桿，用于機械地閉合電機電路上的開關裝置。

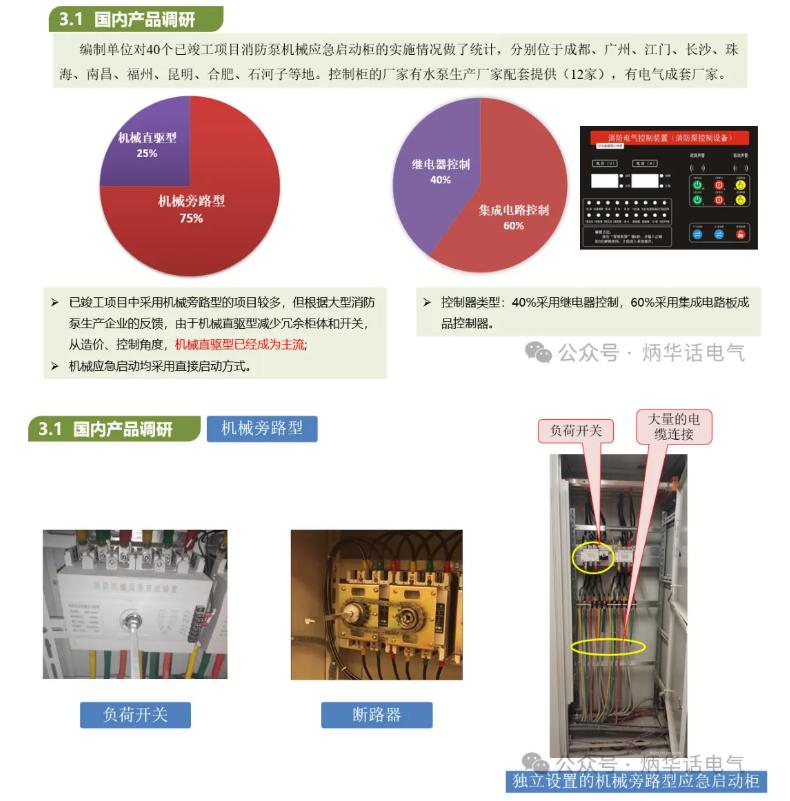

產品情況：

圖集亮點：

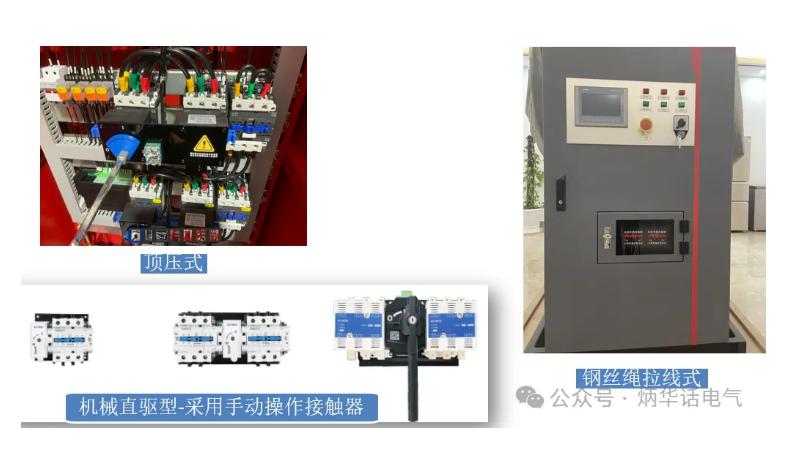

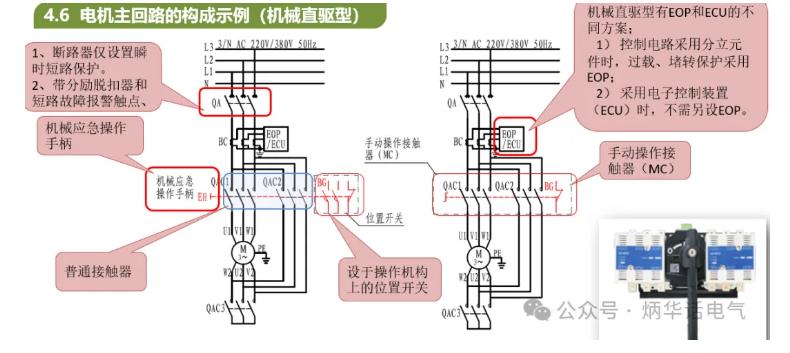

　1、明確了機械應急啟動的型式：機械直驅型、機械旁路型

　2、提供13個控制方案

　3、對機械應急啟動控制提出了性能要求，包括控制柜、斷路器、電子過載保護器(EOP)、電子控制裝置(ECU)、機械應急啟泵控制、CPS、控制電路等性能要求，及現場應急操作要求和緊急停機控制、斷電維護操作要求等。

　4、首次采用電子式過載保護器（EOP）解決過載、堵轉保護——EOP替代傳統熱繼電器，可輕松實現工作泵的過載和備用泵的堵轉保護；

　　  優勢：a過載保護的設置靈活，滿足各方需求—可按照設計規范或GB16806進行整定；

　　　　b堵轉保護設置滿足GB/T21208、NFPA20;

　　　　c滿足電壓、電流、故障（過載、堵轉、短路）報警顯示及手動復位

　5、手動啟、停按鈕優先級高于自動模式。停止按鈕按下，水泵停止并使控制柜復位到自動狀態；

　6、通過位置開關實現輔助通電功能，提升機械應急啟動的安全性；

　7、提供消防泵控制柜的安裝節點大樣。

詳細控制方案參見24D303-4。本文如有出入，以徐總講課的為準！

轉載自@炳華話電氣 2025年01月23日
