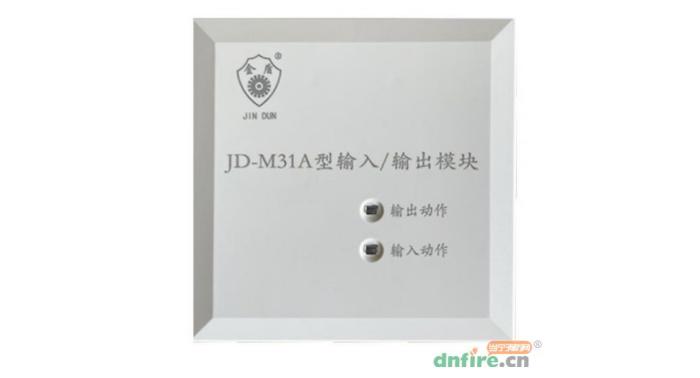

JD-M31A輸入/輸出模塊主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制，可以與金盾公司生產的F1X系列火災報警控制器配合使用。

端子說明：

　　1)、TC1、TC2為回路總線接線端子（無極性）

　　2)、FK+、FK-為模塊輸入動作接線端子（無源觸點、無極性），監控電阻10K。

　　3)、0UT+、OUT-為模塊輸出動作接線端子（模塊本身不需接DC24V電源，若外部設備需要DC24V電壓控制，則需外接DC24V電源，N02接DC24V電源正極，N01接DC24V電源負極)，監控電阻10K。如圖兩種工程應用接線方式。

注意：模塊觸點不直接接AC220V，若需要控制，則加中間繼電器轉換。
