01 產品

>> G8000系列應急照明控制器，共 4 條通訊回路，每個通訊回路最多帶載 32 臺應急照明集中電源；

>> 8005、8006系列應急照明控制器，自帶 8 條輸出回路；

>> 8105、8106系列應急照明集中電源，自帶 8 條輸出回路,所帶設備總數不應超過 400 點；

>> 8105、8106系列應急照明集中電源，每個回路的帶載能力為 144W ，但所有回路帶載總和不能超過額定功率；

>> 應急照明集中電源，每個回路帶載燈具的數量與燈具功率、線型、布線距離有關。

02 軟件計算原則

　① 回路電源電壓 33V ；

　② 照明燈回路末端電壓不低于 24V ，標志燈回路末端電壓不低于 28V 。

　| 場景一

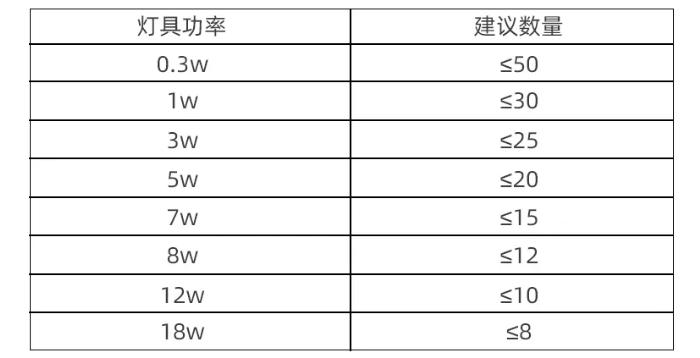

　　當回路線纜使用 RVS2×2.5mm2，燈具之間的距離為 10 米，電源輸出回路到第一臺燈的距離為 10 米，計算得出以下數據：

　| 場景二

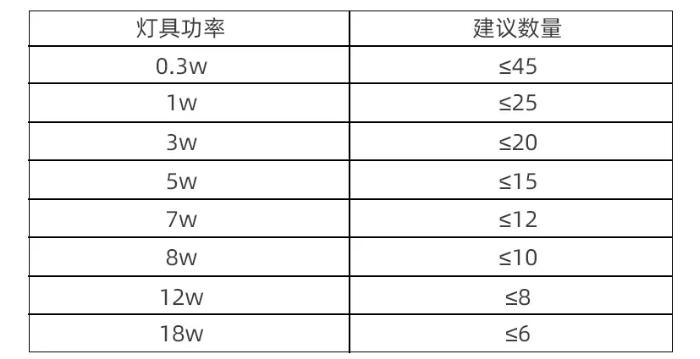

　　當回路線纜使用RVS2×1.5mm2，燈具之間的距離為 10 米，電源輸出回路到第一臺燈的距離為 10 米，計算得出以下數據：

　　燈具采用BV線的帶載數量沒有變化，但從集中電源到末端燈具最遠距離不得大于 200 米（使用2×2.5mm2線徑）

　　如項目情況較為特殊，如燈間距不一，走線方式特殊，需發圖紙，根據圖紙進行詳細計算，制定合理方案。
