青鳥消防產品接線圖重磅來襲！

本期為大家?guī)?lái)火災自動報警系統中常規探測報警設備（火災探測器+手動火災報警按鈕）的接線示意圖。

 火災探測器

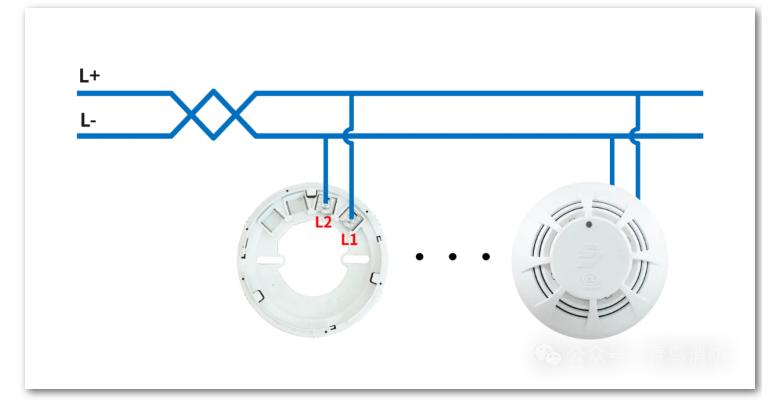

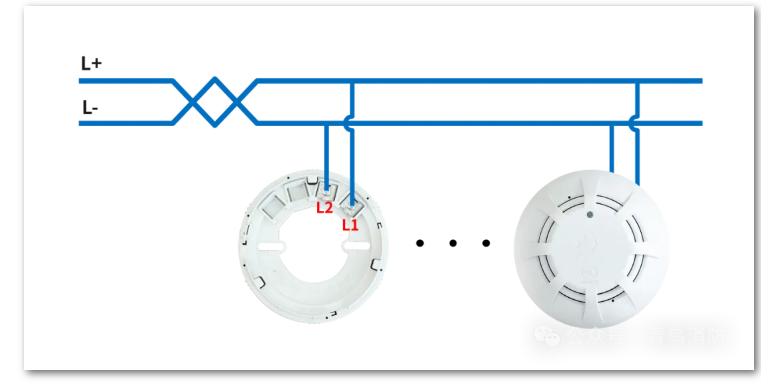

點型光電感煙火災探測器

JTY-GD-JBF5100A、JTY-GD-JBF5100C

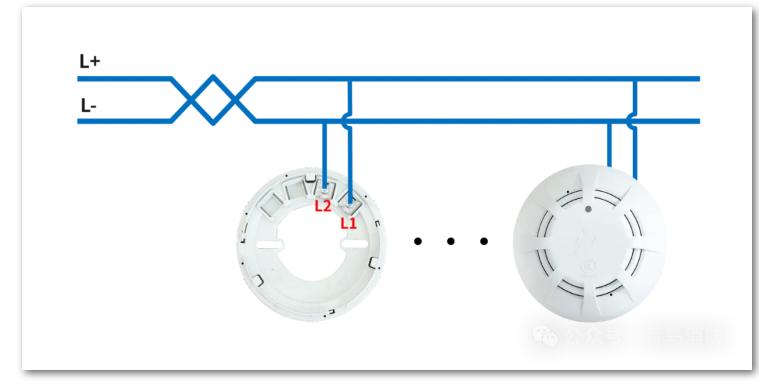

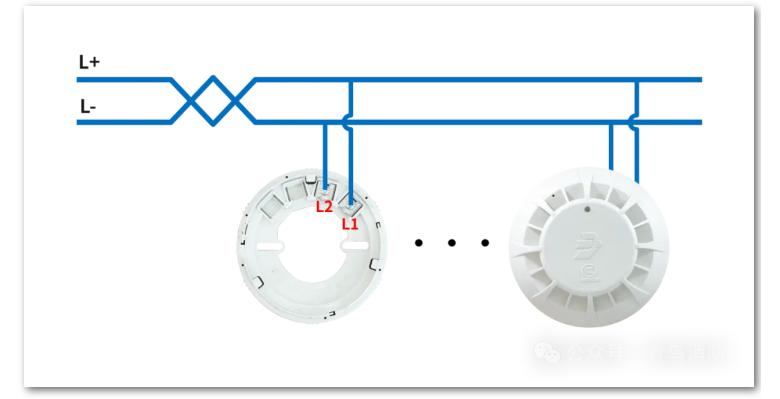

點型感溫火災探測器

JTW-ZD-JBF5110A、JTW-ZD-JBF5110C

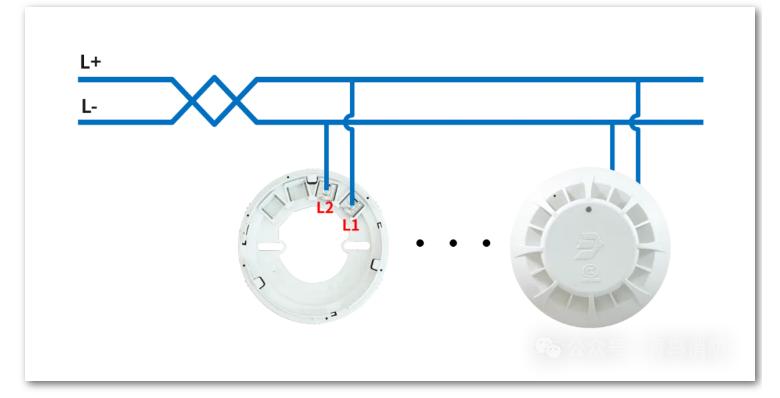

點型復合式感煙感溫火災探測器

JTF-GOM-JBF5000C

蜂鳴底座JBF-VB4302B

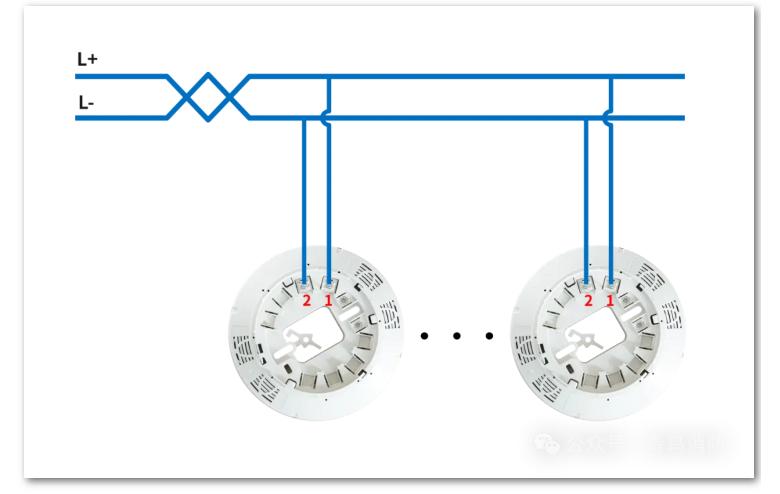

點型家用感煙火災探測器JBF5102

點型家用感溫火災探測器JBF5112

線型光束感煙火災探測器JTY-H-JBF4382C

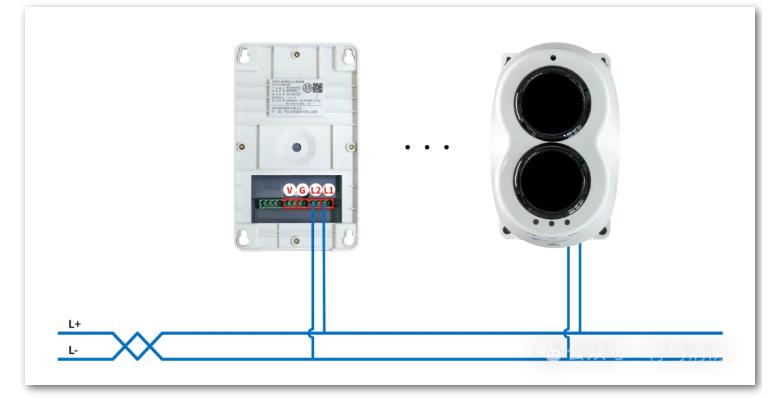

二線

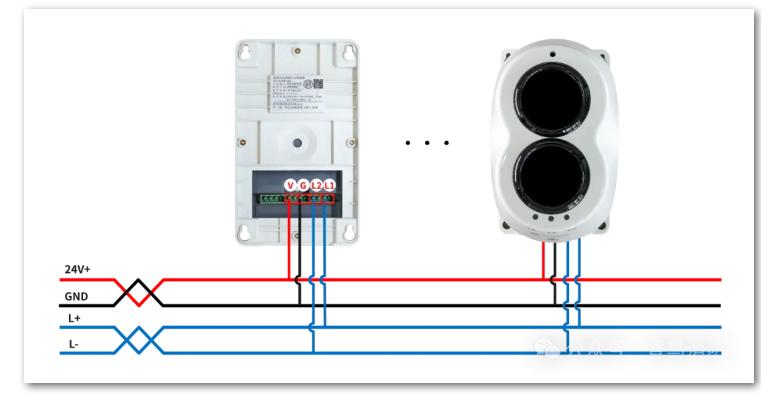

四線

 手動火災報警按鈕

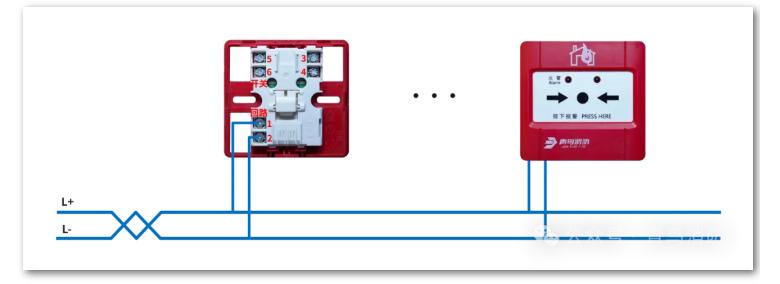

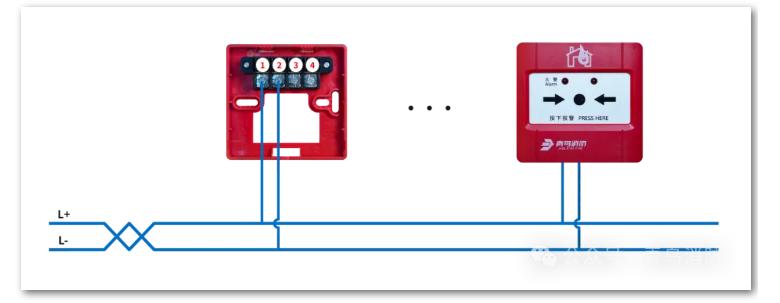

手動火災報警按鈕

J-SAP-JBF5121、J-SAP-JBF5121C

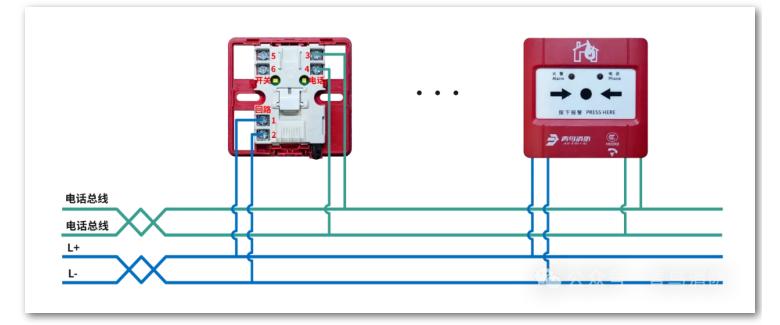

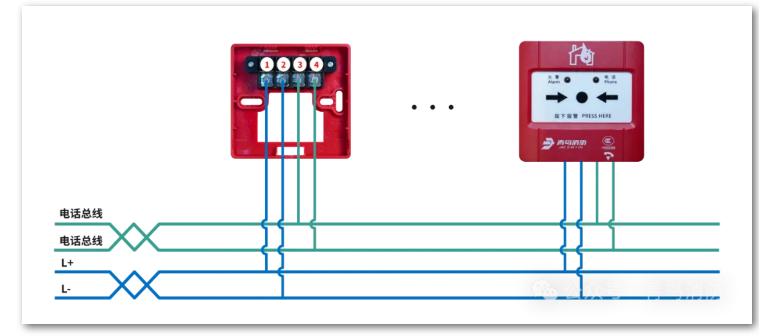

手動火災報警按鈕

J-SAP-JBF5121-P、J-SAP-JBF5121C-P

手動火災報警按鈕J-SAP-JBF4121B

手動火災報警按鈕J-SAP-JBF4121B-P

圖片版權歸青鳥消防所有
