中國建筑學會標準團體標準《民用建筑智能供配電系統設計標準》（以下簡稱標準）現處在報批階段，對干式變壓器有如下要求：

智能供配電管理系統（IMS）宜采集干式變壓器下列數據和信息：

　　1 變壓器繞組溫度、超溫報警信息；

　　2 冷卻風機的狀態、保護動作信息；

　　3 有載調壓開關的狀態；

　　4 電壓、電流、功率、負載率、年最大負載；

　　5 變壓器累計運行時間、年最大負載利用小時數；

　　6 二次側電壓畸變率、電流畸變率、三相不平衡度；

　　7 外殼門狀態及報警信號。

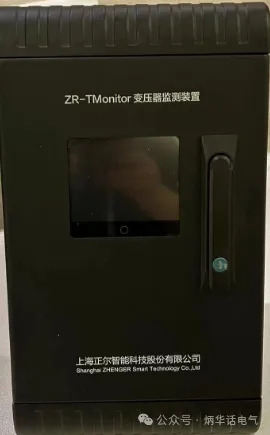

今天看到了上海正爾的變壓器數字化監測設備，其體積不大，但功能齊全，完全能實現標準中的各項要求，并有成功應用案例，得到用戶的好評。也符合工業和信息化部、市場監管總局、國家能源局聯合發布的“變壓器能效提升計劃（2021-2023年）”的要求，為電力行業綠色高質量發展做出應有的貢獻。

干式變壓器作為供配電系統中的重要設備，其電氣參數宜被IMS系統采集，通常在低壓側采集數據。

變壓器繞組溫度、溫升、負載率和風機運行狀態是評估變壓器健康狀態的重要數據，因此，它們宜被IMS系統采集。

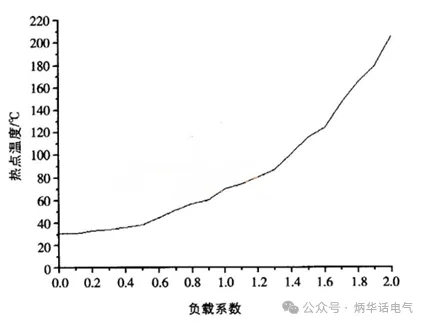

圖1 負載率與繞組溫度曲線

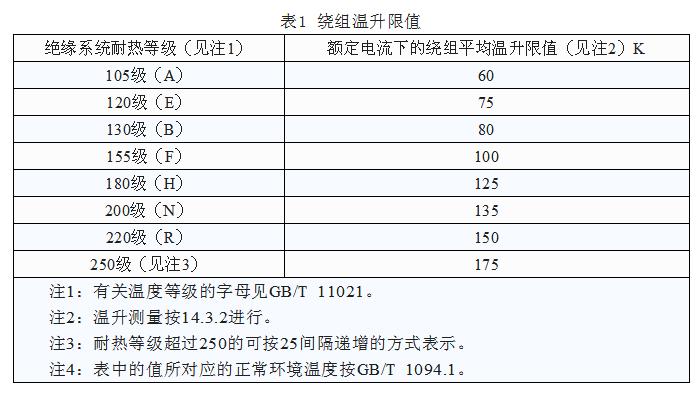

變壓器運行時對電壓畸變率和電流畸變率是有要求的，因此電壓/電流畸變率宜被IMS系統采集。《電力變壓器第11部分：干式變壓器》GB/T 1094.11-2022第4.2.3條指出，干式變壓器“正弦電源電壓總諧波含量不超過5%，偶次諧波含量不超過1%”；第4.2.4條又規定，“如果負載電流中的總諧波電流含量超過5%，則應通過增加溫升試驗的試驗電流來考慮這些諧波電流產生的附加損耗。”該標準給出了相應的試驗要求，繞組溫升不應超過表1的限值。

變壓器運行損耗是評估變壓器能源效率的重要數據，應被IMS系統采集。根據《配電變壓器能效技術經濟評價導則》DL/T 985-2022，變壓器年最大負載利用小時數是指配電變壓器一年中輸送的電能(kWh)與其年高峰負載(kW)之比。
