杭州市城鄉建設委員會關于印發《杭州市城市地下道路工程防火設計導則（試行）》的通知

各有關單位：

　　為適應城市地下道路建設的快速發展，杭州市城鄉建設委員會組織相關單位在調研多地實踐經驗的基礎上，結合國家、行業及我省現行的相關標準、規范和規定及杭州地區的實際情況，編制了《杭州市城市地下道路工程防火設計導則（試行）》，現予以印發。

　　本導則自2024年6月1日起施行，請各單位結合實際遵照?qǐng)?zhí)行。

　　附件：杭州市城市地下道路設計防火導則（試行）.pdf

杭州市城鄉建設委員會

2024年5月7日

杭州市城市地下道路工程防火設計導則

（試行）

1 總則

1.0.1 為預防城市地下道路和地下人行通道火災，保護人身和財產安全，制定本導則。

1.0.2 本導則適用于杭州市行政區域內新建城市地下道路和地下人行通道工程的防火設計。城市地下道路和地下人行通道改擴建工程的防火設計可參照本導則執行。本導則不適用有商業功能的地下人行通道。

1.0.3 城市地下道路和地下人行通道的防火設計除應執行本導則外，尚應符合國家和浙江省現行有關技術標準的相關規定。

2 術語

2.0.1 城市地下道路 urban underground road

　　地表以下供機動車或兼有非機動車、行人通行的城市道路。

2.0.2 地下車庫聯絡道 underground garage connecting passage

　　用于連接各地塊地下車庫并直接與城市道路相銜接的地下車行道路，簡稱地庫聯絡道。

2.0.3 人行橫通道 pedestrian walkway

　　連接2孔及以上隧道，在緊急情況下供人員疏散或救援人員出入的通道。

2.0.4 車行橫通道 vehicle passage

　　連接上、下行隧道，在緊急情況下供救援車輛或救援人員出入或供車輛交通疏解的通道。

2.0.5 疏散輔助通道 evacuation auxiliary passage

　　用于單孔隧道、地庫聯絡道或地下人行通道等工程發生火災時供人員疏散至相鄰地塊/區域的通道。

2.0.6 地下人行通道 underground pedestrian passage

　　地表以下僅限于人員通行，以連接不同地塊地下空間的人行通道。不含帶有商業等功能如地下街、地下納涼點（人防）等的人員通行通道。

2.0.7 人行地道 pedestrian underpass

　　下穿道路或穿越軌道交通線供行人、非機動車通行的城市交通附屬設施。

2.0.8 綜合監控平臺 Integrated monitoring platform

　　對城市地下道路監控與報警系統各組成系統進行集成，滿足對內管理、對外通信、與相關管理部門協調等需求，具有綜合處理能力的系統平臺，簡稱綜合監控平臺。

3 基本規定

3.0.1 城市地下道路的防火要求應根據其建設位置、封閉段的長度、交通流量、通行車輛的類型、環境條件、火災規模及附近消防站設置情況等因素綜合確定，并制定相應的防火設計方案和應急救援策略。

3.0.2 城市地下道路防火災應按一座隧道同一時間發生一處火災設防。

3.0.3 城市地下道路應按隧道封閉段長度和交通情況分為四類，并應符合表3.0.3的規定。

3.0.4 城市地下道路防火設計宜根據其交通功能、預測交通量、交通組成狀況等因素，參考表3.0.4合理確定火災熱釋放率，并應據此進行火災通風排煙、人員疏散設計。

3.0.5 城市地下道路不宜在同一通行孔內布置雙向交通。當斷面布置有困難時，應符合現行國家標準《建筑設計防火規范》GB 50016和現行行業標準《城市地下道路工程設計規范》CJJ 221的相關規定。

3.0.6 人行地道通行非機動車時只能推行，不得騎行。

3.0.7 城市地下道路內應設置交通安全標志，與消防相關的交通安全標志應采用電光標志，所用電光標志均應符合現行行業標準《公路隧道設計規范第二冊交通工程與附屬設施》JTG D70/2-2014第4.2.5～4.2.9條和第4.2.16條的規定，其中疏散指示標志尚應符合本導則第5.5.3條的規定。

3.0.8 城市地下道路應根據規模和管理需求設置運營管理中心。運營管理中心除應具備交通監控、環境與設備監控功能外，還應具備相應的防災報警、聯動控制、應急通信和指揮調度等功能。

4 建筑防火

4.1 一般規定

4.1.1 特長城市地下道路應作消防專項設計。

4.1.2 城市地下道路內不應敷設易燃、易爆、危險品管道。

4.1.3 城市地下道路建筑限界應與可通行的消防車要求相匹配。

4.1.4 地庫聯絡道的設計應符合現行國家和行業城市道路設計標準的相關規定，應具備一定的技術條件和設施，應滿足各種管線、檢修設備等的布置空間。

4.1.5 地庫聯絡道宜按單孔單向通行設計。

4.1.6 長距離地庫聯絡道單向單車道布置時應設置連續式緊急停車帶。

4.1.7 地庫聯絡道內不得設置非機動車道或人行道、人行橫道線。

4.1.8 一、二、三類隧道應采用阻燃瀝青路面。阻燃瀝青混凝土路面指標應符合根據現行標準《道路用阻燃瀝青混凝土》GB/T 29051的規定。

4.1.9 各類管線、管道穿越防火分隔處的孔隙應采用防火封堵材料封堵密實。

4.1.10 除嵌縫材料外，城市地下道路的內部裝修應采用不燃材料。

4.2 耐火極限與構造措施

4.2.1 地下道路承重結構體耐火極限應滿足現行國家標準《建筑設計防火規范（2018年版）》GB 50016-2014第12.1.3條的規定。

4.2.2 隧道頂部應設置抗熱沖擊、耐高溫的防火內襯，其設置與保護范圍應滿足以下要求：

　　1 圓隧道拱頂，且與側墻裝飾板搭接不小于0.5m。

　　2 矩形隧道頂板及頂板下不小于1.0m范圍內側墻部分，且與側墻裝飾板搭接不小于0.5m。

　　3 隧道頂部安裝風機、燈具等設備的預埋件。

4.2.3 城市地下道路內排煙道結構的耐火極限不應小于1.0h，且應采用與地下道路承重結構體相同的升溫曲線進行測定。

4.2.4 城市地下道路內的地下設備用房、風井和消防救援出入口的耐火等級應為一級，地面的重要設備用房、運營管理中心及其他地面附屬用房的耐火等級不應低于二級。

4.2.5 城市地下道路的每孔行車空間可視為一個防火分區。

4.2.6 人行橫通道的兩端應設置鋼制A類甲級隔熱防火門。

4.2.7 車行橫通道應設置鋼制防火、防煙卷簾。防火卷簾耐火極限不應小于3.0h，并應具備現場和遠程控制開閉的功能，其各項性能應符合現行國家標準《防火卷簾》GB 14102的規定。

4.2.8 地庫聯絡道不應與人員密集場所相連通。在地庫連通口處應進行防火分隔，防火分隔的設置應滿足下列規定：

　　1 應設置2樘間距不小于2～6m，耐火極限不低于3.0h的鋼制防火、防煙卷簾。

　　2 防火卷簾應由兩側相關方分別控制；

　　3 防火卷簾旁邊應設置疏散輔助通道，并符合本導則第4.3.10條之規定。

4.3 安全疏散與救援

4.3.1 城市地下道路出入口、直通室外的安全出口可以作為消防救援出入口。水平疏散救援通道、垂直疏散救援通道或二者的組合可作為疏散救援通道。疏散通道應保持連續性。

4.3.2 城市地下道路內的人行橫通道口部、人行疏散通道連通口、疏散輔助通道口部等均可作為安全出口。

4.3.3 雙洞單向城市地下道路應設置人行橫通道或人行疏散通道，人行橫通道的間距或人行疏散通道入口間距宜為250m～300m。

4.3.4 人行橫通道或人行疏散通道的凈寬不應小于1.2m，凈高不應小于2.1m，與隧道之間應采用甲級防火門作為防火分隔。

4.3.5 人行疏散通道設置在車道層下方時，可通過輔助疏散設施下滑逃生口或樓梯踏步進入，疏散通道各部位的最大通過能力可按表4.3.8進行測算。下滑逃生口、樓梯踏步等設置應滿足隧道內人員疏散的要求，并應符合下列規定：

　　1 有條件時宜采用樓梯形式，其設置間距不宜大于250m、樓梯坡度不應大于60ｏ。

　　2 下滑逃生滑口的設置間距不宜大于120m，滑道凈高不應小于1.5m。

　　3 下滑逃生口及出入口采用蓋板形式，其蓋板應能承受行車荷載并便于開啟。

　　4 樓梯、滑梯凈寬均不宜小于0.8m。

4.3.6 單洞雙層地下道路在上、下層車道之間宜設置封閉樓梯間，樓梯間入口間距不應大于100m，樓梯凈寬不應小于0.8m，樓梯坡度不應大于60°。

4.3.7 單洞城市地下道路，宜設置直通室外的人員疏散出口，疏散出口間距不宜大于250～300m。

4.3.8 火災時城市地下道路的人員安全疏散時間不宜大于15min。疏散通道各部位的最大通過能力可按表4.3.8進行測算。當設有重點排煙系統和泡沫噴霧系統時，安全疏散時間可放寬至20min。

4.3.9 城市地下道路埋深大于10m的疏散樓梯應采用防煙樓梯間，其他疏散樓梯可采用封閉樓梯間。

4.3.10 疏散輔助通道的設置應滿足下列要求：

　　1 疏散輔助通道的墻應為實體防火隔墻，門應為甲級防火門；

　　2 疏散輔助通道面積不應小于6m2，且短邊凈寬不應小于1.2m；

　　3 疏散輔助通道的疏散門間距不應小于4m，凈寬不應小于0.8m；

4.3.11 水底雙孔隧道的車行橫通道間距、車行疏散通道入口的間距宜為1000m～1500m，非水底雙孔隧道的車行橫通道間距不宜大于1000m。當?shù)叵碌缆穬?nèi)設置重點排煙設施、自動滅火設施時，車行橫通道間距、車行疏散通道入口間距可根據實際情況論證確定。

4.3.12 車行橫通道和車行疏散通道的凈寬不應小于4m，凈高不應小于4.5m；其與行車孔的連接處宜呈喇叭口。

4.3.13 成環的地庫聯絡道應至少在相對分散的兩個方位上各設置1處直接接入城市地面道路的地面出入口。

4.3.14 城市地下道路內的變電站、管廊、專用疏散通道、通風機房及其他輔助用房等，應采用耐火極限不低于2.00h的防火隔墻等與車行隧道分隔。

4.3.15 城市地下道路內設備用房應符合下列規定：

　　1 每個防火分區的最大允許建筑面積不應大于1500m2，每個防火分區的安全出口數量不應少于2個，與車道或相鄰防火分區相通的出口可作為第二個安全出口，但應至少設置1個直通室外的安全出口；

　　2 無人值守的設備用房建筑面積不大于500m2可設置1個直通室外的安全出口，建筑面積不大于200m2時，可利用城市地下道路內的安全出口，設備用房疏散門至該安全出口的距離不應大于15m。

　　3 當風機設置于風道內且按無人值守設計時，該部位可不計入防火分區面積，但應采用防火墻和甲級防火門與相鄰防火分區進行分隔，并設置兩個通向相鄰防火分區的疏散出口，且兩個疏散出口間距應大于5m。

5 消防設施

5.1 一般規定

5.1.1 除四類隧道和供人員或非機動車輛通行的三類隧道可不設置消防給水系統外，其他隧道應設置消防給水系統和泡沫消火栓系統。

5.1.2 長度大于1000m的地庫聯絡道應設置自動滅火系統。

5.1.3 城市地下道路消防用水量、消防設備供電時間應按一座隧道的設計火災延續時間確定。

5.1.4 城市地下道路消防水量計算應按隧道內、外消防用水量之和計算。

5.1.5 通行機動車的一、二、三類隧道應設置排煙設施。

5.1.6 一、二類隧道應設置火災自動報警系統，通行機動車的三類隧道宜設置火災自動報警系統。

5.2 消防給水與滅火設施

5.2.1 消防給水系統的設置應符合下列規定：

　　1 城市地下道路消防給水系統應獨立設置。

　　2 當市政給水管網采用兩路供水且供水量滿足城市地下道路消防給水設計流量，且市政允許消防水泵直接吸水時，消防給水系統的消防泵可直接從市政給水管網吸水。

5.2.2 當市政給水管網流量和壓力不能滿足消防要求時，應設置消防水池和消防泵房。消防泵房宜結合或靠近運營管理中心、應急救援站設置。

5.2.3 消防給水系統應采用高壓或臨時高壓給水系統。采用臨時高壓給水系統時，應設置高位消防水箱。當設置高位消防水箱確有困難，且采用安全可靠的消防給水形式時，可不設高位消防水箱，但應設穩壓泵。

5.2.4 高位消防水箱有效容積不應小于18m³，最低有效水位距水滅火設施最不利點處的靜水壓力不應低于0.07MPa。自動水滅火系統根據噴頭需求壓力確定，最小不應小于0.10MPa。當高位消防水箱不能滿足本條靜壓要求時，應設穩壓泵。

5.2.5 城市地下道路的消火栓系統的設計應符合下列規定：

　　1 隧道內消火栓用水量不應小于20L/s，隧道外的消火栓用水量不應小于30L/s。對于長度小于1000m的三類城市地下道路，隧道內、外的消火栓用水量可分別為10L/s和20L/s。

　　2 一、二類隧道的設計火災延續時間不應小于3.0h；三類隧道，不應小于2.0h。

　　3 管道內的消防供水壓力應保證用水量達到最大時，最低壓力不應小于0.30MPa，水槍充實水柱按13m計算。

　　4 隧道內消火栓間距不應大于50m，當為雙向單洞或單向通行但大于3車道時，應雙側間隔設置，每側間距不宜大于50m。

　　5 單側設置消火栓的箱體內應設單頭單閥消火栓2只和配套的水槍、水帶。

　　6 城市地下道路內消火栓給水管網應布置成環狀，并采用閥門分隔成相應的獨立管段，閥門的布置應保證檢修管道時關閉停用消火栓的數量不大于5處。

　　7 環狀管網的輸水干管及向環狀管網輸水的輸水管均不應少于2條，當其中一條發生故障時，其余的干管應仍能通過消防用水總量。

　　8 城市地下道路出入口應設置消防水泵接合器和室外消火栓。每端出入口室外消火栓數量應滿足室外消防用水量要求。當市政給水管網為環狀時，距隧道出入口5m～150m的市政消火栓可計入室外消火栓的數量，但當為消防水泵接合器供水時，距隧道出入口5m～40m的市政消火栓可計入室外消火栓的數量。但當市政給水管網為枝狀時，計入隧道的室外消火栓設計流量不宜超過一個市政消火栓的出水流量。

5.2.6 城市地下道路內泡沫消火栓系統的設計應符合下列規定：

　　1 泡沫消火栓的間距不應大于50m，宜與消火栓箱同址設置。

　　2 應配置帶開關的吸氣型泡沫槍，泡沫混合液流量不應小于30L/min，射程不應小于6m。

　　3 應選用環保型3%型水成膜泡沫液，容積宜為30L，泡沫混合液的混合比宜采用3%，泡沫混合液的連續供給時間不應小于20min。

　　4 最不利點泡沫消火栓的供水壓力不應小于0.35MPa，泡沫系統用水量不計入消防用水總量?jī)?nèi)。

　　5 泡沫滅火裝置應設置在箱體內，箱內應設有軟管卷盤、泡沫槍、比例混合器、泡沫液罐、導向架及管路組件等，箱體尺寸、設置高度應與室內消火栓箱協調一致。

　　6 罐體及附件應采用耐泡沫液腐蝕的材質，并宜采用不低于SUS304不銹鋼的材質。

　　7 隧道行車道設置泡沫噴霧系統時，可不設置泡沫消火栓系統。

5.2.7 城市地下道路應設置滅火器，并應符合下列規定：

　　1 通行機動車的一、二類隧道和通行機動車并設置3條及以上車道的三類隧道，在隧道兩側均應設置滅火器，每個設置點不應少于4具。

　　2 其他隧道，可在隧道一側設置滅火器，每個設置點不應少于2具。

　　3 滅火器設置點的間距不應大于100m。

　　4應選用ABC類干粉滅火器，并宜采用磷酸銨鹽干粉滅火器，單個滅火器滅火劑充裝量不應小于5kg且不應大于8kg。

5.2.8 城市地下道路附屬用房、疏散通道內的滅火器配置應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的規定。

5.2.9 隧道洞口附近的室內消火栓箱、滅火器箱與隧道洞口的距離不宜大于25m。

5.2.10 泡沫噴霧系統的設計應符合下列規定：

　　1 泡沫混合液供給強度不應小于6.5L/min·m2，最不利點處噴頭的工作壓力不應小于0.35MPa，且噴頭的選型和布置應避免噴霧受車輛遮擋的影響。

　　2 泡沫混合液持續噴射時間不應小于20min，泡沫水噴霧持續時間不應小于60min。

　　3 宜按不小于20m設置一個滅火分區，發生火災時滅火分區動作數量不宜少于兩個。

　　4 泡沫噴霧系統應具備自動、手動和現場應急機械手動啟動方式。在自動控制狀態下，滅火系統的響應時間不應大于60s。

　　5 控制閥組水管入口壓力高于泡沫液管道入口壓力及噴頭工作壓力高于額定壓力0.1MPa時應設置減壓設施。

5.2.11 一、二類隧道內的變配電房應設置自動滅火系統。

5.2.12 城市地下道路內應設置排水設施，排水設施的設置應符合下列規定：

　　1 廢水應分段收集，由隧道工作井內的集水井、隧道最低處的廢水泵房分別收集并及時排出。

　　2 隧道內廢水排水泵應設置備用水泵。

5.3 防煙與排煙系統

5.3.1 城市地下道路防煙與排煙系統應根據隧道長度、交通量、交通組成、斷面大小、平曲線半徑、縱坡、交通條件、人員逃生條件、自然條件和火災危險性等因素綜合確定。

5.3.2 采用機械加壓送風系統進行防煙的樓梯間，行車道與樓梯間之間的壓差應為40Pa～50Pa，疏散門斷面風速不應小于1.0m/s。對于雙層隧道上下層行車道疏散封閉樓梯間，當其機械加壓送風系統不具備室外進風條件時，可上下層行車道互為補風。

5.3.3 對于盾構隧道下部的人員疏散通道，應設置機械送風系統，新風應直接引自室外?；馂?zāi)時送風系統應開啟，為疏散人員提供新鮮空氣。送風風量應能滿足疏散通道入口處疏散門斷面風速不小于1.0m/s，疏散門同時開啟數量應按不少于3個計算。

5.3.4 隧道內通往相鄰地塊的疏散輔助通道應設置機械加壓送風設施，疏散輔助通道和隧道之間的壓力差應為25Pa～30Pa，疏散門洞斷面風速不應小于1.0m/s。

5.3.5 隧道內機械排煙系統的設置應符合下列規定：

　　1 長度大于3000m的隧道，宜采用縱向分段排煙方式或重點排煙方式；

　　2 長度小于等于3000m的單洞單向隧道，宜采用縱向排煙方式；

　　3 單洞雙向、人車混行或長距離且易發生交通阻塞的隧道，宜采用重點排煙方式。

5.3.6 機械排煙系統與隧道的通風系統宜分開設置。合設時，合設的通風系統應具備在火災時快速轉換的功能，并應符合機械排煙系統的要求。

5.3.7 城市地下道路內應結合匝道、風井等劃分排煙區段，并分別對各區段進行煙氣控制設計。

5.3.8 當城市地下道路采用自然排煙方式時，自然排煙系統的設置形式應綜合考慮城市地下道路的長度、埋深、外部環境和疏散救援條件等因素，確保自然排煙設施的排煙能力滿足消防疏散需求。

5.3.9 當城市地下道路采用縱向排煙方式時，應能迅速組織氣流、有效排煙，其排煙風速應根據隧道內的最不利火災規模確定，且縱向氣流的速度不應小于2m/s，并應大于臨界風速。當采用縱向分段排煙方式時，最大縱向排煙區段長度不宜大于3000m。

5.3.10 城市地下道路內用于火災排煙的射流風機，應至少備用一組。

5.3.11 當城市地下道路采用重點排煙方式時，應符合以下規定：

　　1 可通過排風管、排煙道排煙。補風應直接從室外引入，可采用隧道入口自然補風或送風井機械補風的形式。

　　2 火災排煙量應按設計火災規模、隧道空間形狀等因素計算確定，并考慮排煙風道和排風口的漏風量等因素。

　　3 排煙區段劃分、排煙口設置間距應根據隧道長度、交通工況、火災熱釋放率、排煙量等因素綜合確定。排煙口應設置在隧道上部或側壁上部，當單個系統排煙口數量超過5個時，應采用常閉型。

　　4 火災時應聯動開啟著火區域的排煙口，連續開啟排煙口的數量不宜少于3組?；馂?zāi)煙氣應控制在火源與開啟的排煙口/排煙閥范圍以內，排煙口/排煙閥縱向間距不宜大于60m。合用排煙系統上的通風控制閥門應聯動關閉。

5.3.12 應根據隧道內最不利火災規模情況，對隧道火災工況下運行的射流風機、排煙風機及煙氣流經的風閥、消聲器、管道等輔助設施進行合理配置，且排煙系統在280℃時連續有效工作時間不應小于1.0h。

5.3.13 城市地下道路排煙系統可不設置排煙防火閥，下列部位應設置電動風閥:

　　1 排煙風道與主隧道相接處。

　　2 隧道排煙風機出口處。對于穿越防火分隔處設置的電動風閥，風閥耐火極限不應低于該防火分隔處的耐火極限要求。

5.3.14 單洞雙向行駛，以及成環狀設計的單洞單向行駛的地庫聯絡道，宜采用橫向排煙方式；非環狀設計的單洞單向行駛的地庫聯絡道，可采用縱向排煙方式。

5.3.15 長度大于60m且無自然排煙條件的地庫匝道應設置機械排煙系統。

5.3.16 采用橫向排煙方式的地庫聯絡道應劃分排煙分區，排煙分區的長度不宜大于200m：采用縱向分段排煙方式的地庫聯絡道，最大縱向排煙區段長度不宜大于500m。

5.4 火災自動報警及消防聯動系統

5.4.1 設置火災自動報警系統的城市地下道路應采用滿足火災初期特征參數的2種不同類型的火災探測器。

5.4.2 火災探測器的設置應保證無探測盲區。在行車道兩側布置時，探測器應交錯設置。側壁無裝修板時，點型紅外火焰探測器或圖像型火災探測器應安裝于距行車道地面高度2.7～3.5m，否則宜設置在隧道側壁距裝修板頂10～20cm處。

5.4.3 城市地下道路內分合流加寬段應增設火災探測器。三車道及以上的城市地下道路應兩側交錯布置火災探測器。

5.4.4 城市地下道路報警區域應根據排煙系統或滅火系統的聯動需要確定，長度不宜大于100m，點型火焰探測器、圖像型火災探測器的探測區域的長度不應大于報警區域長度；線型感溫火災探測器的探測區域長度宜按探測器保護區的長度確定。

5.4.5 城市地下道路消防專用電話設置應符合下列規定：

　　1 消防專用電話網絡應為獨立的消防通信系統，消防控制室應設置可直接報警的外線電話。

　　2 隧道內設有手動火災報警按鈕或消火栓按鈕等處，宜設置電話分機。電話分機應具有防潮降噪功能，布設間距不宜大于100m，安裝高度宜為1.3m～1.5m。

　　3 隧道入口、隧道出口、隧道內設備用房、人行橫通道內等處應設置消防電話分機。

　　4 消防電話可與隧道內設置的緊急電話合用。緊急電話的設置見本導則5.7節。

5.4.6 城市地下道路消防應急廣播設置應符合下列規定：

　　1 消防控制室內應設置消防應急廣播控制裝置。

　　2 在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。

　　3 消防應急廣播可與隧道內設置的緊急廣播合用。

5.4.7 隧道內設置的消防控制設備的防護等級不應低于IP65。

5.4.8 隧道加壓送風機、排煙風機、補風機應具有現場手動啟動、與火災自動報警系統聯動啟動和在消防控制室手動啟動的功能。

5.4.9 消防水泵的控制設備除應采用聯動控制方式外，還應在消防控制室設置手動直接控制裝置。

5.4.10 泡沫噴霧系統的聯動控制設計，應符合下列規定:

　　1 泡沫噴霧閥組聯動控制方式，應由隧道內同一報警區域兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為泡沫噴霧閥組開啟的聯動觸發信號，應由消防聯動控制器控制泡沫噴霧閥組的開啟。

　　2 消防水泵聯動控制方式，應由報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手動報警按鈕的報警信號作為消防水泵開啟的聯動觸發信號，應由消防聯動控制器控制消防水泵的啟動。

　　3 手動控制方式，應將消防泵控制箱(柜)的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制消防泵的啟動、停止及泡沫噴霧閥組的開啟；泡沫噴霧閥組的手動控制可由總線控制盤上的一鍵式操作按鍵通過報警總線實現。

　　4 水流指示器，壓力開關，泡沫噴霧閥組、消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。

5.4.11 消防聯動控制應符合下列規定：

　　1 需要火災自動報警系統聯動控制的消防設備，其聯動觸發信號應為兩個獨立的報警觸發裝置報警信號的“與”邏輯組合；

　　2 消防聯動控制器應能按設定的控制邏輯向各相關受控設備發出聯動控制信號，并接受其聯動反饋信號；

　　3 受控設備接口的特性參數應與消防聯動控制器發出的聯動控制信號匹配。

5.4.12 車行橫通道的防火卷簾平時宜關閉。防火卷簾的開啟、關閉和故障狀態應反饋至消防聯動控制器。

5.4.13 當消防控制室與隧道內消防設備位置較遠時，手動控制盤的直啟控制可采用光電轉換方式實現。

5.4.14 其他相關聯動控制應符合本導則第6.3.4、6.3.5條的規定。

5.4.15 火災自動報警系統的供電線路、消防聯動控制線路應采用燃燒性能不低于B2級的耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用燃燒性能不低于B2級的銅芯電線電纜。

5.5 消防應急照明及疏散指示系統

5.5.1 長度大于200m的城市地下道路應設置消防應急照明及疏散指示系統，長度不大于200m的地下道路宜設置消防應急照明及疏散指示系統。

5.5.2 城市地下道路內消防應急照明和燈光疏散指示標志的備用電源連續供電時間應滿足人員安全疏散的要求，且一、二類隧道的連續供電時間不應小于l.5h；其他隧道不應小于1.0h。

5.5.3 城市地下道路應設置電光型疏散指示標志，并應符合下列規定；

　　1 疏散指示標志應設置于行車道兩側墻上，間距不大于50m，距地高度不應大于1.3m；

　　2 疏散指示標志應帶米標、疏散箭頭且版面尺寸宜為750mmx250mm；

　　3 疏散指示標志面板的表面亮度等其他要求應符合現行國家標準《消防應急照明和疏散指示系統》GB 17945的相關規定。

5.5.4 城市地下道路兩側、人行橫通道和人行疏散通道地面最低水平照度不應小于3.0lx；疏散樓梯間、疏散樓梯間的前室或合用前室不應低于10.0lx。

5.5.5  當應急照明與隧道備用照明合設時，地面亮度不應小于正常照明亮度的10%，且不低于0.2cd/㎡。

5.5.6 城市地下道路內消防應急照明燈具宜安裝在隧道頂部或頂部?jī)蓚?cè)，應急照明配電箱可直接設置于裝飾板內側。

5.6 消防電氣

5.6.1 一、二類隧道的消防用電應按一級負荷要求供電；三類隧道的消防用電應按二級負荷要求供電；其他可按三級負荷供電。

5.6.2 除三級負荷外，城市地下道路的消防供電時間應滿足設計火災延續時間，一、二類隧道不應小于3.0h，三類隧道不應小于2.0h。

5.6.3 城市地下道路內借道敷設的10kV及以上的高壓電纜應采用耐火極限不低于2.0h的耐火結構與隧道內的其他區域分隔；自用的供配電線路應與其它管道分開敷設，且10kV及以上供電線路電纜的選擇和敷設應滿足火災時連續供電的需要。

5.6.4 城市地下道路內的消防設備電源箱、配電箱或控制箱應設置于裝飾板內側，箱門距裝飾板應大于100mm，且正對箱門的裝飾板及其上下左右外擴300mm的范圍內的內側面應增加隔熱措施。

5.6.5 城市地下道路設置有火災自動報警系統時，非消防用電負荷宜設置電氣火災監控系統。電氣火災監控系統的設置不應影響供配電系統的正常工作，其報警信號應送至綜合監控平臺或火災自動報警系統，不宜自動切斷電源。

5.6.6 電氣火災監控系統的組成和設置應滿足現行國家標準《火災自動報警系統設計規范》GB50116的規定，主要設備用房?jī)?nèi)的配電線路應設置電氣火災監控探測器。

5.6.7 城市地下道路內的消防電氣設備，外殼防護等級不應低于IP55。

5.7 緊急通信

5.7.1 城市地下道路緊急通信系統包含緊急電話系統、緊急廣播系統和無線通信系統。緊急通信系統網絡應為獨立的通信系統。

5.7.2 緊急電話系統設置應符合下列規定：

　　1 隧道內、監控中心、變配電所、設備間、風機房等重要設備用房、附屬用房?jī)?nèi)應設置緊急電話分機；

　　2 城市地下道路入口、出口、緊急停車帶、人行橫通道處應設置緊急電話分機。城市地下道路內緊急電話分機設置間距不宜超過100m，宜設置在行車方向右側。

　　3 隧道內緊急電話分機應滿足防潮、抗噪聲要求。緊急電話分機應摘機即可直通監控中心通話并被錄音記錄。

　　4 當消防專用電話與緊急電話合用時，緊急電話設置還應符合本規范第5.4節的規定。

5.7.3 緊急廣播設置應符合下列規定：

　　1 運營管理中心應設防災廣播控制臺。

　　2 城市地下道路入口、出口、人行橫通道/人行疏散通道、車行橫通道/車行疏散通道等處應設置揚聲器。行車道內揚聲器宜間隔50m設置。

　　3 隧道內行車區域音區宜間隔150m～200m設置。

　　4 當消防應急廣播與緊急廣播合用時，緊急廣播設置還應符合本規范第5.4節的規定。

5.7.4 對于可能產生屏蔽的城市地下道路,應設置無線通信等保證滅火時通信聯絡暢通的設施。其設置應符合下列規定：

　　1 應設置引入公安、消防無線信號的配套設施，并滿足公安、消防統一調度要求。

　　2 消防控制室應設置防災無線通信調度臺。

6 運營管理中心

6.1 一般規定

6.1.1 通行機動車的一、二、三類隧道應設隧道運營管理中心。

6.1.2 城市地下道路運營管理中心應設置在城市地下道路引道出入口附近，并應符合日常維護管理及應急處置要求。

6.1.3 位置較近的城市地下道路宜合設運營管理中心。救援線路長度和救援時間應控制在合理范圍內，并應滿足應急救援需要。

6.1.4 運營管理中心宜配置城市地下道路應急維護需要的相應規模的應急停車場。

6.1.5 對于長距離以上城市地下道路宜就近設置應急救援站且不少于一處。特長距離城市地下道路宜結合應急救援要求、管養模式、附近城市消防站等情況，確定是否增設應急救援站。

6.2 運營管理中心

6.2.1 城市地下道路運營管理中心的設置應具有相對獨立性、安全性和可靠性。與其他建筑合址建設時，應做好防火分隔并設置獨立的進出口通道。

6.2.2 建筑布局應簡潔、實用，功能分區應明確并符合運營管理要求。

6.2.3 設置具有消防聯動功能的火災自動報警系統的城市地下道路，應設置消防控制室。消防控制室應與運營管理中心控制室合設。

6.3 綜合監控平臺

6.3.1 隧道綜合監控系統由交通監控系統、環境檢測及設備監控系統、視頻監控系統、緊急電話系統、緊急廣播系統、無線通信系統、火災自動報警及消防聯動系統和綜合監控平臺等組成，其設計應滿足城市地下道路的監控、防災和管理要求。

6.3.2 綜合監控平臺的設置應以保障城市地下道路管理服務水平為原則。綜合監控平臺應滿足城市地下道路交通監控管理、現場設備監控管理、信息匯集儲存上傳管理、現場巡檢管理、安防、指揮調度和應急聯動管理等應用管理要求，其架構和功能應與城市地下道路的管理模式相匹配。

6.3.3 綜合監控平臺應能對城市地下道路綜合監控各系統進行有機集成，實現各系統的關聯協同、統一管理、信息共享、關聯控制和上傳下達。

6.3.4 火災自動報警系統應將火災報警信號傳輸給綜合監控平臺。綜合監控平臺應具備下列功能：

　　1 接收各系統、設備送來的各類信息，包括數據、視頻、語音等信息；

　　2 對收到的各類信息進行綜合處理，并協調各類設施的控制運行；

　　3 可以自動或手動方式執行預置在計算機內的各類控制預案；

　　4 以數據、圖形、圖像等方式顯示隧道內外的交通情況及設備運行情況；

　　5 自動完成數據備份、文件存儲、事故記錄，生成各類報表，與外界信息交換等。

6.3.5 綜合監控平臺應能向其他系統做出相關聯動控制指令，并應優先執行火災自動報警系統確定的火災預案動作：

　　1 聯動視頻監控系統監視火災現場，確認現場情況。

　　2 聯動交通監控系統啟動交通控制預案，對洞口交通信號燈、入口道閘、車道指示器、可變信息標志和可變限速標志等交通監控設備進行交通控制和誘導。

　　3 聯動環境與設備監控系統啟動設備控制預案，對風機、照明等設備進行聯動控制，聯動打開疏散通道上由門禁系統控制的門和庭院電動大門,并應打開停車場出入口擋桿。

　　4 聯動緊急廣播和無線通信系統啟動火情播報、疏散指引等播報預案。

7 地下人行通道

7.1 一般規定

7.1.1 地下人行通道宜在直出地面的安全出口附近配套設置相應的設備用房和管理所。

7.1.2 地下人行通道內不得開設無關的門窗洞口。

7.1.3 設置消防聯動設備的地下人行通道應設置火災自動報警系統。

7.1.4 地下人行通道的防煙與排煙系統應根據地下人行通道的長度、所接地塊情況、人員逃生條件、外部條件和火災危險性等因素綜合確定。

7.1.5 地下人行通道內可設置便民服務設施。便民服務設施不應經營和儲存甲、乙類火災危險商品。

7.1.6 地下人行通道不應用于除人員通行外的其他用途，不應存儲可燃性液體，不得設置停放非機動車的場地。

7.1.7 地下人行通道應明確相應的消防安全管理人和管養制度。

7.2 建筑防火

7.2.1 地下人行通道的耐火等級應為一級。

7.2.2 地下人行通道宜按獨立的疏散系統設計，兩端應各設置1個直通室外的安全出口。

7.2.3 地下人行通道應采用耐火極限不低于3.0h的不燃結構體與周圍空間進行防火分隔。

7.2.4 地下人行通道采用封閉樓梯間出地面時，通道內任一點至最近安全出口的疏散距離不宜大于50m。

7.2.5 作為防火分隔的防火卷簾應采用2樘，間距應為2～6m，并應由地下人行通道和相鄰地塊各自控制、且火災信息互通。應在防火卷簾旁側設置符合本導則第4.3.10條規定的疏散輔助通道。疏散輔助通道上的門均應采用甲級防火門并開向地塊。

7.2.6 地下人行通道被劃分歸于各個地塊管理時，則按本導則第7.2.5條的原則在劃分處進行防火分隔并設置雙樘防火卷簾，并由相鄰地塊各自控制和火災信息互通。疏散出口由各地塊解決。

7.2.7 地下人行通道可共用相鄰地塊的疏散樓梯間。相鄰地塊的前室應分別獨立設置，并應設置各自獨立的加壓送風系統。

7.2.8 地下人行通道共用不同使用場所（地塊）的疏散出口時，其營運時間和安全疏散要求不應受共用疏散出口的停止?fàn)I業制約，不能滿足疏散要求時應增設獨立的直通地面的安全出口。

7.2.9 地下人行通道內應采用燃燒性能為A級的裝修材料。

7.2.10 廣告燈箱、導向標志燈等固定設施的燃燒性能均不低于B1級，垃圾箱的燃燒性能應為A級。

7.3 消防設施

7.3.1 疏散輔助通道應設置機械加壓送風設施，疏散輔助通道和地下人行通道之間的壓力差應為25Pa～30Pa，疏散門洞斷面風速不應小于1.0m/s。

7.3.2 地下人行通道各個端部的敞開安全出口寬度與人行通道的凈寬等寬，且至相鄰地塊的盡端長度小于60m時，地下人行通道可按本導則表3.0.3的“僅限人行或通行非機動車”的三、四類城市地下道路進行排煙設計。除此以外，當?shù)叵氯诵型ǖ纼?nèi)最遠兩點之間行走距離大于60m時，應按普通地下建筑設置排煙設施。

7.3.3 除按三、四類隧道進行防火設計的地下人行通道可不設置消防給水系統外，其他地下人行通道應設置消火栓系統。

7.3.4 地下人行通道應在通道內一側設置ABC類滅火器，每個設置點不應少于2具。

7.3.5 城市的地下人行通道應設置消防應急照明及疏散指示標志，疏散指示標志及其設置間距、照度應保證疏散路線指示明確、方向指示正確清晰、視覺連續。其他要求應符合本導則第5.5節的相關規定。

7.3.6 地下人行通道疏散照明的地面最低水平照度不應低于3.0lx；疏散輔助通道、疏散樓梯間及其前室，不應低于10.0lx。

7.3.7 火災自動報警系統的火災確認信息應與各相鄰地塊互聯互通。

本標準用詞說明

1 為便于在執行本標準條文時區別對待，對要求嚴格程度不同的用詞說明如下：

　　1）表示很嚴格，非這樣做不可的：正面詞采用“必須”，反面詞采用“嚴禁”；

　　2）表示嚴格，在正常情況下均應這樣做的：正面詞采用“應”，反面詞采用“不應”或“不得”；

　　3）表示允許稍有選擇，在條件許可時首先應這樣做的：正面詞采用“宜”，反面詞采用“不宜”；

　　4）表示有選擇，在一定條件下可以這樣做的采用“可”。

2 條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。

引用標準名錄

　　《防火卷簾》GB 14102

　　《消防應急照明和疏散指示系統》GB 17945

　　《建筑設計防火規范》GB 50016

　　《火災自動報警系統設計規范》GB 50116

　　《建筑滅火器配置設計規范》GB 50140

　　《道路用阻燃瀝青混凝土》GB/T 29051

　　《城市地下道路工程設計規范》CJJ 221

　　《公路隧道設計規范第二冊交通工程與附屬設施》JTG D70/2

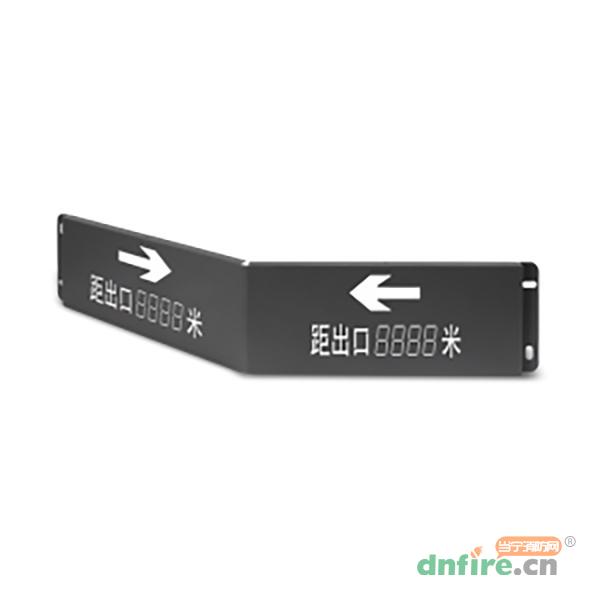

相關商品
