石崢嶸：氣體滅火劑的臨界溫度、飽和蒸汽壓等物理特性，決定其加壓貯存方式，與設計應用密切相關！

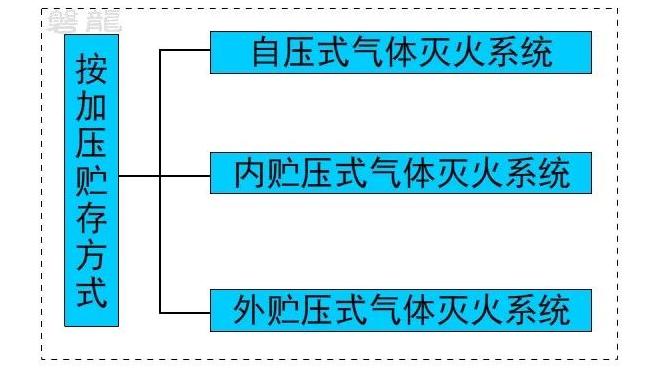

我們常見的氣體滅火系統（IG541、IG100、七氟丙烷、CO2等），均加壓貯存在瓶組內，按加壓貯存方式，氣體滅火可分為：自壓式氣體滅火系統、內貯壓式氣體滅火系統、外貯壓式氣體滅火系統。

一、自壓式氣體滅火系統

自壓式氣體滅火系統是指滅火劑瓶組中的滅火劑依靠自身壓力進行輸送的滅火系統，以下兩種情況，通常都采用自壓式氣體滅火系統。

1、使用溫度高于臨界溫度的滅火劑，這類滅火劑在使用溫度范圍內永遠不可能被液化，都是采用高壓貯存，可以依靠自身壓力完成滅火劑輸送，屬自壓式氣體滅火系統。

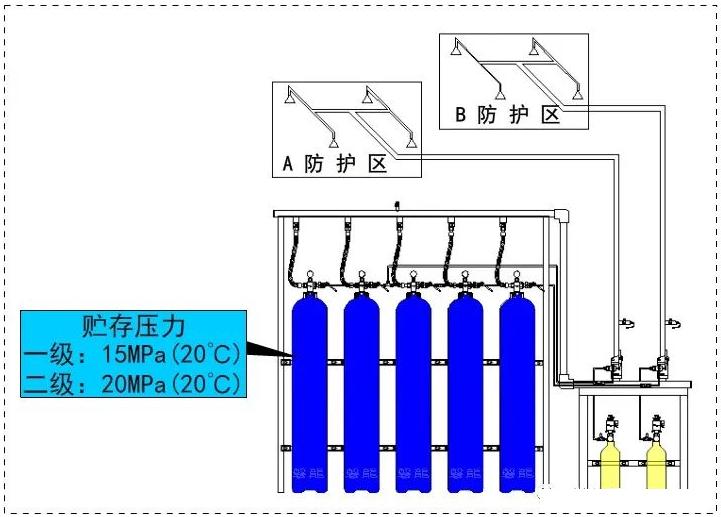

　　示例：IG541、IG100、IG55、IG01等系統的主要滅火劑組份，臨界溫度都遠低于使用溫度，屬于自壓式氣體滅火系統。（圖示1）

（圖示1）

2、使用溫度低于臨界溫度，但飽和蒸氣壓較高的滅火劑，可以依靠自身壓力完成滅火劑輸送，也可以采用自壓式氣體滅火系統。

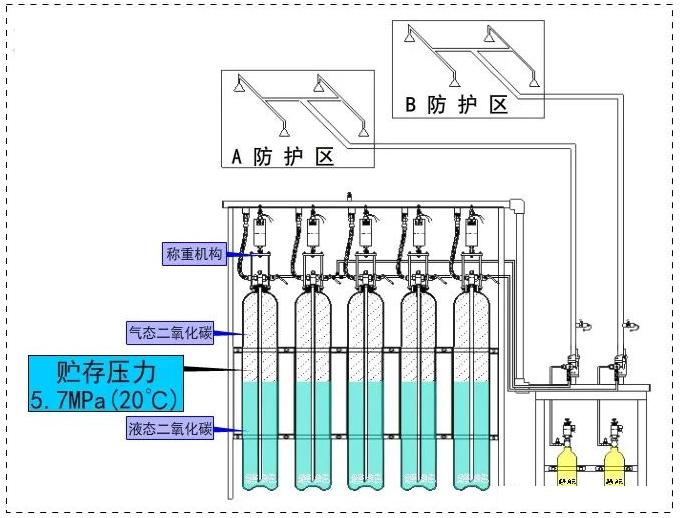

　　示例：二氧化碳的臨界溫度31.26℃，20℃時的飽和蒸氣壓5.7 MPa，屬于自壓式氣體滅火系統。（圖示2）

（圖示2）

二、內貯壓式氣體滅火系統

內貯壓式氣體滅火系統，是指滅火劑在貯瓶?jī)?nèi)用惰性氣體進行加壓貯存，系統動作時滅火劑依靠加壓氣體進行輸送的滅火系統。

在使用溫度范圍內，這類系統的滅火劑飽和蒸氣壓較低，自身壓力無法完成滅火劑輸送，必須依靠惰性氣體（氮?dú)猓┰鰤?，并依靠惰性氣體（氮?dú)猓┩瓿蓽缁饎┹斔汀?/p>

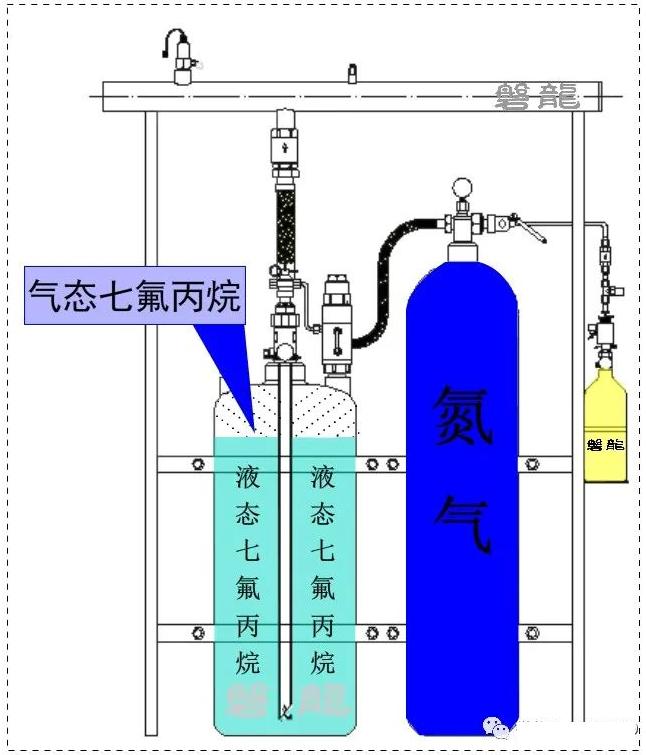

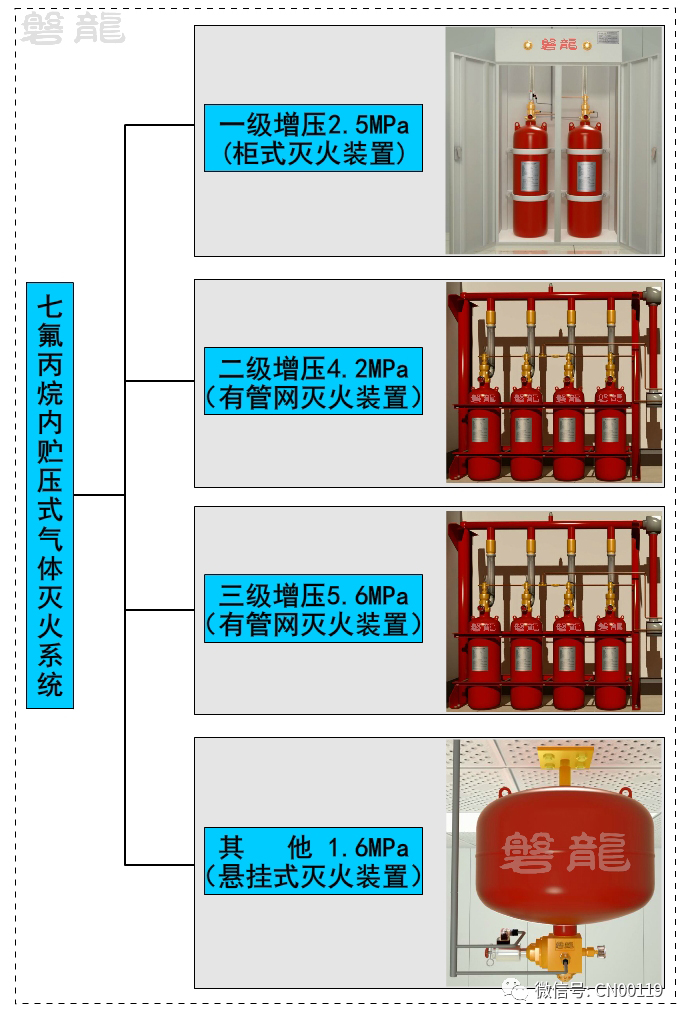

　　示例：七氟丙烷在20℃時的飽和蒸氣壓為0.39MPa，必須依靠氮?dú)庠鰤翰拍苡行п尫?，一般采用?nèi)貯壓方式。（圖示3、圖示4）

（圖示3）

（圖示4）

三、外貯壓式氣體滅火系統

外貯壓式氣體滅火系統是指驅動氣體與滅火劑分別儲存的滅火系統。在某些內貯壓式氣體滅火系統中，為了取得更遠的輸送距離，可以采用外貯壓的方式。

　　示例：七氟丙烷一般采用內貯壓方式，也可以采用外貯壓方式。在外貯壓式的七氟丙烷系統中，高壓氮?dú)赓A存于動力瓶組，七氟丙烷滅火劑貯存于滅火劑瓶組，當系統啟動時，動力瓶組中的高壓氮?dú)饨?jīng)減壓閥釋放至滅火劑瓶組，推動七氟丙烷滅火劑釋放至防護區。（圖示5）

（圖示5）
