三步解決消防水炮視頻系統無圖像顯示問題
在現代火災防控系統中，消防水炮視頻監控系統扮演著重要的角色。它能實時監控火場情況，為消防人員提供決策支持。然而，在實際安裝使用過程中，會遇到視頻無圖像顯示的問題，很多用戶反應查找困難，而視頻無圖像是這三部分的問題，攝像頭故障、線路故障以及顯示器及硬盤錄像機故障。本文將針對這三種可能性提出詳細的排查和解決方法。
一、判斷顯示器或硬盤錄像機故障

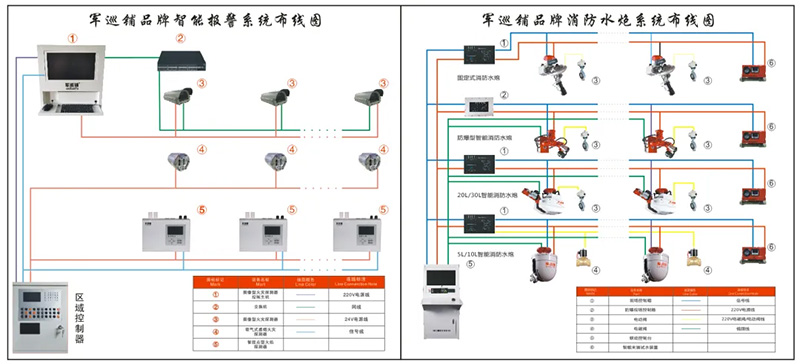

當遇到視頻無圖像的情況時，首先應判斷顯示器或硬盤錄像機是否正常工作。在一套完整的消防水炮視頻系統中，通常會有多個攝像頭輸入信號到一個共同的硬盤錄像機，然后由錄像機輸出到顯示器。如果系統中有一個攝像頭能夠正常顯示圖像，那么就可以確定顯示器和硬盤錄像機是正常的。
消防水炮廠家有采用冠捷顯示器和知名品牌的硬盤錄像機，通常質量穩定可靠，出現故障的幾率較小。若出現所有視頻均無圖像，可檢查硬盤錄像機的指示燈和顯示器的指示燈。
二、排查攝像頭故障

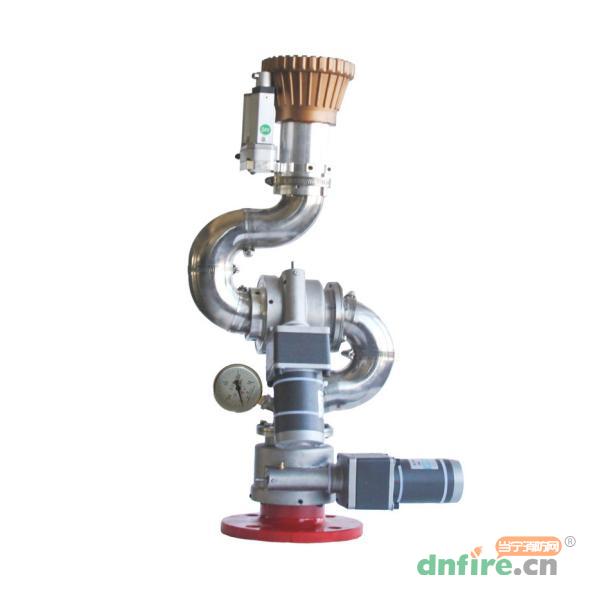

攝像頭作為視頻系統的前端采集設備，其正常工作對整個系統至關重要。消防水炮廠家通常會從專業供應商處采購攝像頭，并在出廠前進行嚴格測試，因此攝像頭出現故障的可能性較小。但考慮到攝像頭長期工作在惡劣環境中，不排除因環境因素導致的損壞。
如果懷疑是攝像頭故障，可以通過以下方式排查：
1.檢查攝像頭的供電情況，確保其電源線連接無誤并且電源供應穩定。
2.觀察攝像頭外殼是否有明顯的損壞痕跡，如進水、破裂等。
3.利用外置的視頻監控維護工具檢測攝像頭的圖像采集功能是否正常。
4.替換疑似故障的攝像頭以驗證問題是否得到解決。
三、線路故障的診斷與處理
線路故障是導致視頻無圖像顯示的一個常見原因。消防水炮視頻系統常用的傳輸線路有三種類型：同軸電纜、網線和光纖。
1.同軸電纜
同軸電纜廣泛使用于視頻傳輸中，其穩定性較好，但易受物理損傷影響。出現問題時：
-檢查線路的質量是否符合SYV75-5或更大規格的要求。錯誤的線材選擇，如使用SYWV75-5閉路線，可能導致信號無法正常傳輸。
-確保BNC接頭連接正確并牢固，或者焊接點是否牢靠。不當?shù)倪B接方式會導致信號中斷，例如視頻線的連接只連接中間的芯，而沒有連接外屏蔽層；或者外屏蔽層的銅絲和內層的銅線有短路現象；都會導致無視頻畫面顯示。
2.同軸電纜和光端機
對于距離大于300米，廠家會建議采用光端機。具體的連接是水炮引出同軸視頻線，連接光端機發射端，同軸電纜輸入，然后光纖輸出；連接到主機后，光纖輸入光端機，同軸電纜輸出至硬盤錄像機；這種連接可用于長距離傳輸視頻信號；而光端機就是節點，通過光端機的信號指示燈，可看出各個部分的視頻信號是否正常；正常情況下，每一路對應的指示燈都應亮起。如果有某一路指示燈未亮，表明該路信號傳輸存在問題，需要檢查相應的連接電纜。
3.網線和光纖轉換器
在使用網線布線和光纖轉換器時，布線方式和同軸電纜加光端機類似，也需要從光纖轉換器上的指示燈查看線路正常。需要注意的是，
A網線水晶頭較多現場制作，需要測試下網線的傳輸正常；
B網線通過光纖連接，需要給每一個攝像頭配置唯一的IP地址。在設置時需要注意；
C網線光端機的接口需要特別設備，制作完成的接頭應按照固定缺口對接光端機，否則也會造成視頻無畫面顯示。
解決消防水炮視頻系統無圖像顯示的問題時，應按照一定的順序來排查故障。首先排除顯示器和硬盤錄像機的問題，然后檢查攝像頭本身，最后對線路進行檢查和維護。務必保持系統的定期檢查和維保，及時更換受損的配件和線材，減少系統故障的發生。
此外，建議制定一個詳細的設備維護計劃和應急預案，以便在出現問題時能快速響應和處理。通過這些措施，可以保障消防水炮視頻監控系統的穩定運行，從而為火災預防和應對提供有力支持。
