久遠JF-M25A直線接口盒接線圖

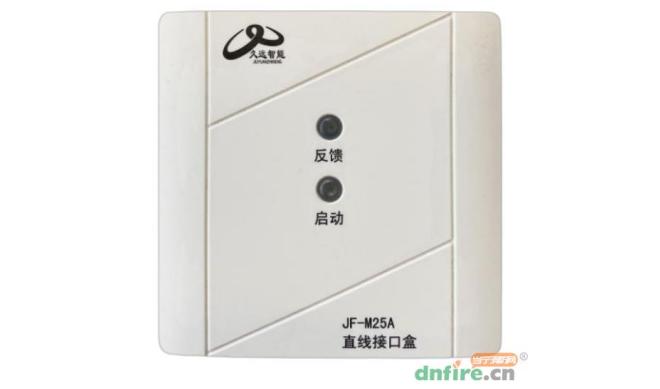

JF-M25A直線接口盒是久遠消防的一款多線模塊，可應用于JF999系列大多數類控制器中，適用于啟動專用消防設備，如消防泵、消防風機等。

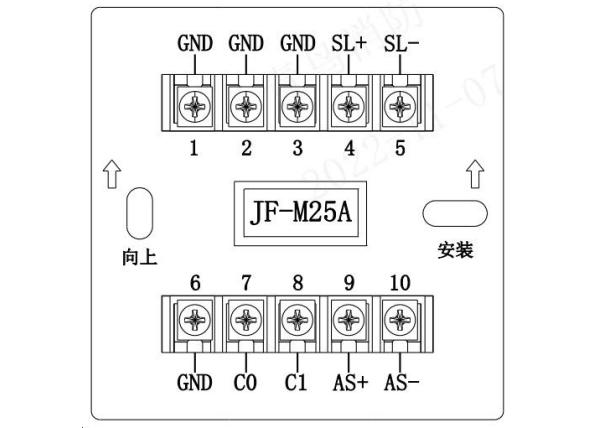

JF-M25A直線接口盒接線端子說明：
SL+（4）、SL-（5）接直線兩總線，有極性；
AS+（9）和AS-（10）接回答（無源動合觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10 kΩ終端電阻；
C1(8)和GND（1、2、3、6）（輸出方式設置為持續輸出時接線方式）接啟動繼電器線圈兩端，繼電器線圈阻抗要求300-5KΩ；若不接繼電器，需接3KΩ終端電阻；
C0(7)和GND（1、2、3、6）（輸出方式設置為單次輸出時接線方式，同時還需接C1/GND）接停止繼電器線圈兩端，繼電器線圈阻抗要求300-5KΩ。
JF-M25A直線接口盒接線圖：
此模塊的輸出方式可以通過修改控制器“設置直線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出。
持續輸出時：僅C1端子輸出，“啟動”狀態輸出24V電壓，“停止”狀態不輸出24V電壓；

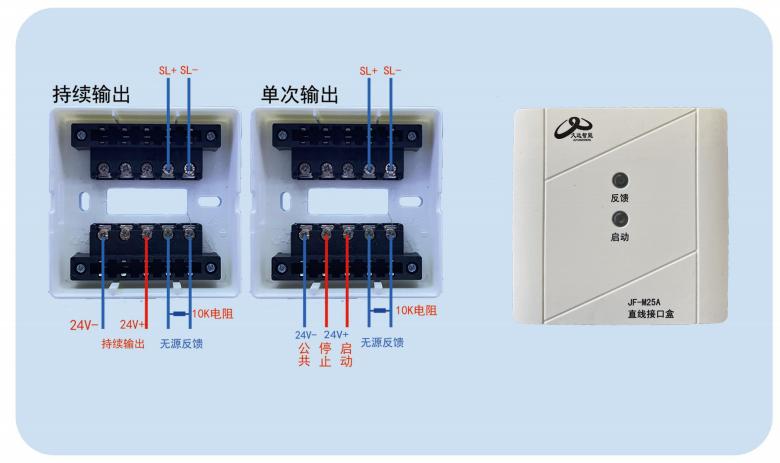

“持續輸出”時的接線圖
J1為啟動繼電器線圈；
AS+與AS-間接無源觸點作為應答信號。
單次輸出時：C1、C0都有輸出信號，“啟動”時C1輸出24V電壓，2秒后停止輸出；“停止”時C0輸出24V電壓，2秒后停止輸出。
“單次輸出”時的接線圖
J1為啟動繼電器線圈；
J2為停止繼電器線圈；
AS+與AS-間接無源觸點作為應答信號。
