大華消防DH1412輸入輸出模塊接線圖
DH1412輸入輸出模塊分為常開檢線、常閉檢線兩種接線方式，出廠默認為常開檢線模式。根據實際情況，可選擇對應的接線方式。

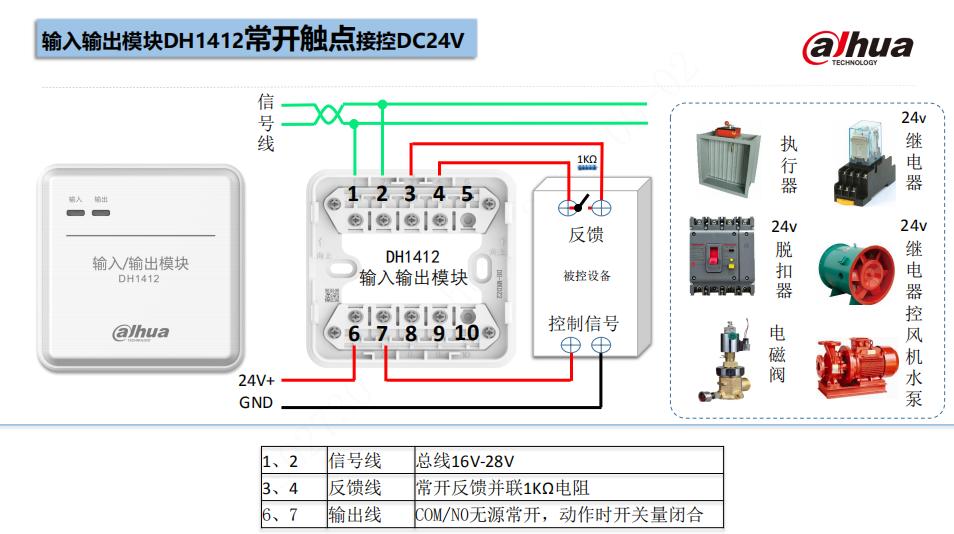

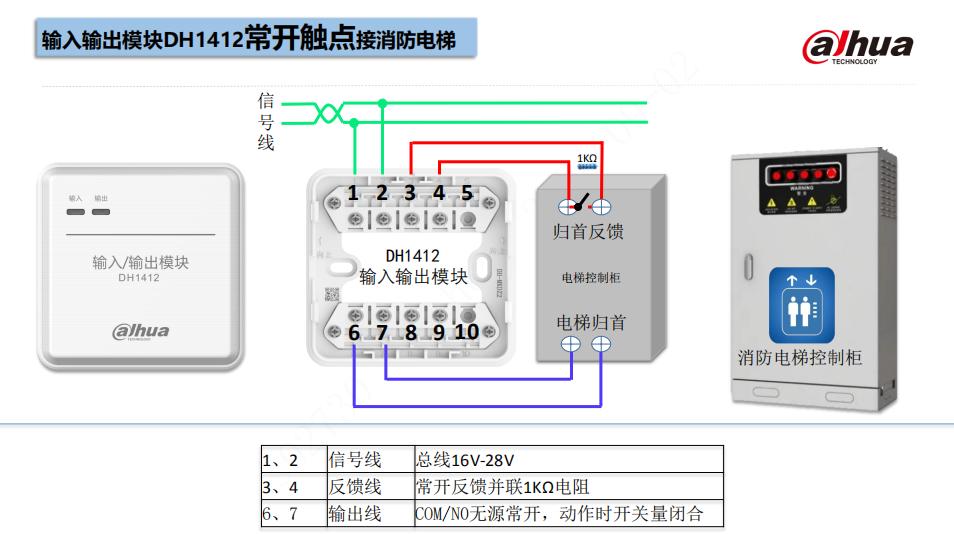

DH1412輸入輸出模塊接線圖（常開檢線）：
模塊輸入端設置為“常開檢線”模式（出廠默認），模塊輸入線末端必須并聯一個1KΩ的電阻。

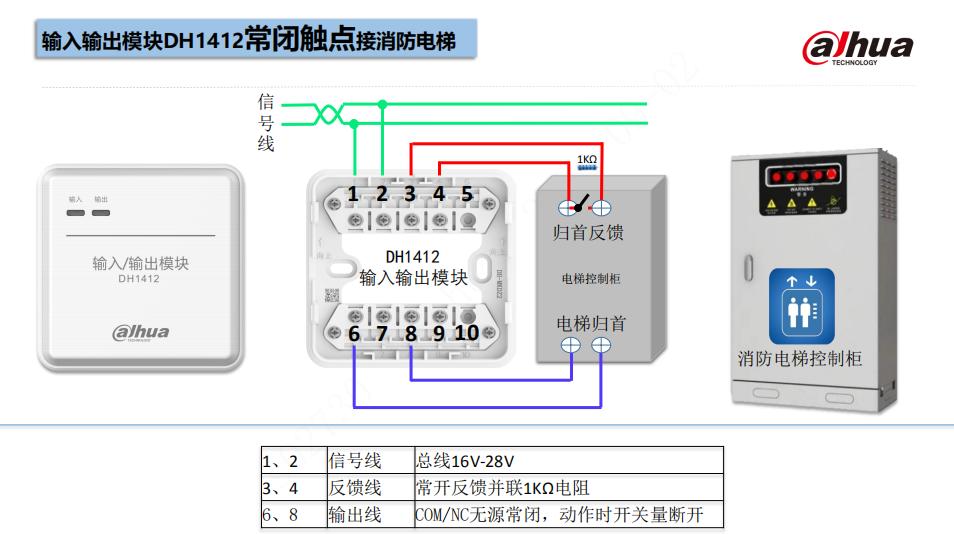

DH1412輸入輸出模塊接線圖（常閉檢線）：
模塊輸入端設置為“常閉檢線”模式，模塊輸入線末端必須串聯一個1KΩ的電阻。

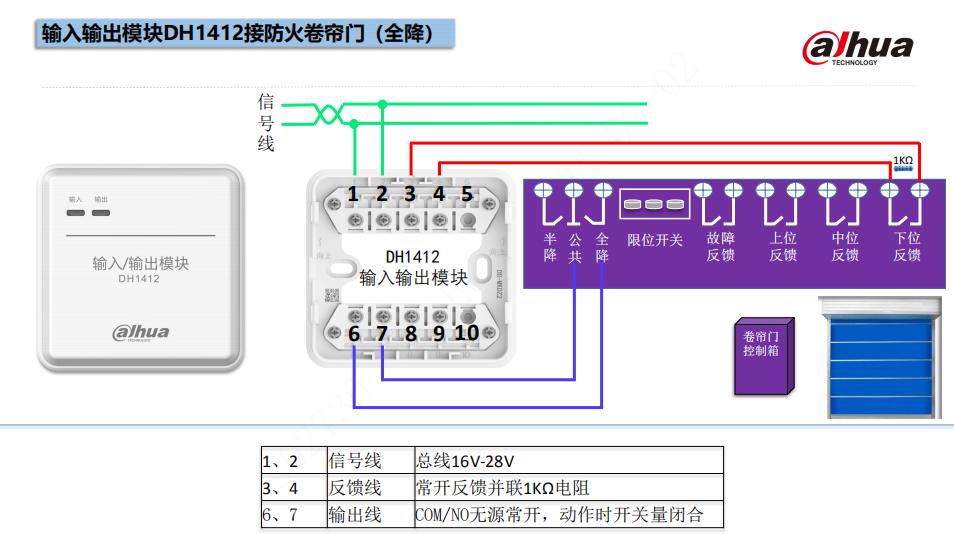

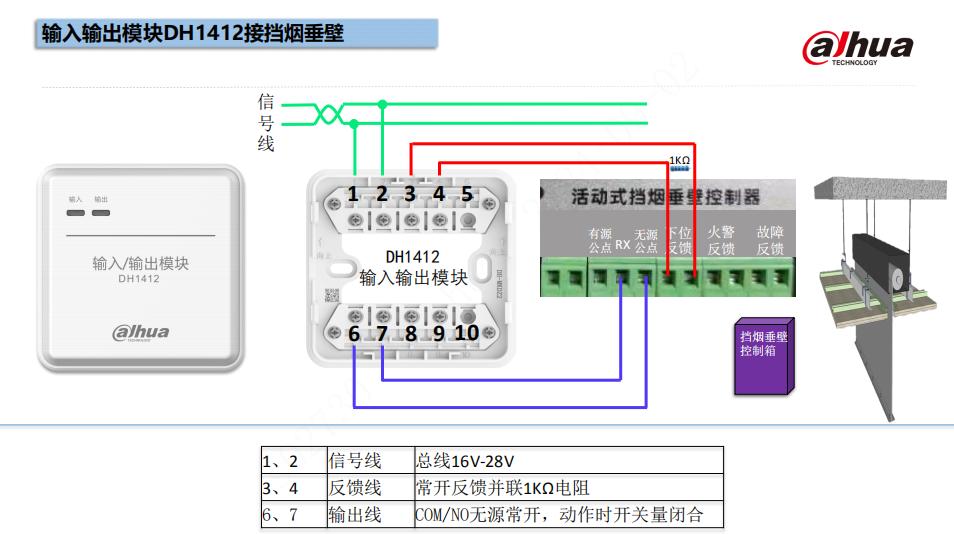

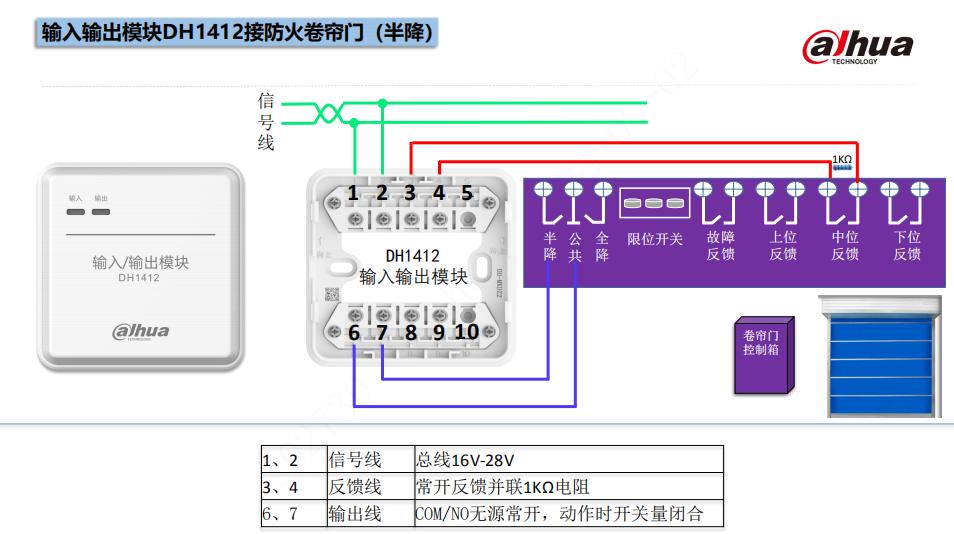

DH1412輸入輸出模塊實物接線圖：
