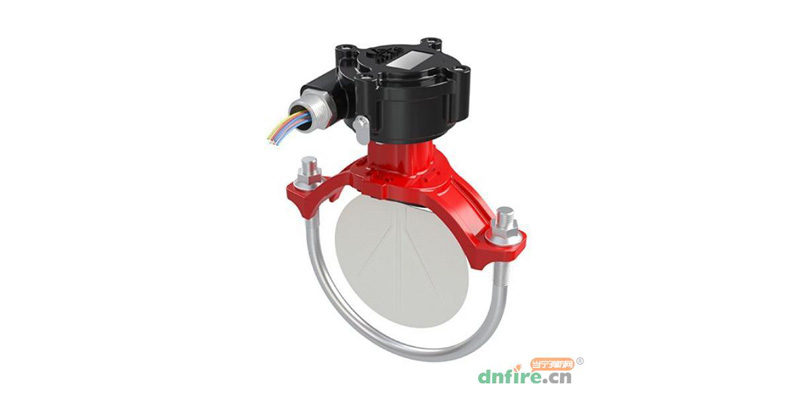

一、水流指示器的設置要求

1.除報警閥組控制的噴頭只保護不超過防火分區面積的同層場所外，每個防火分區、每個樓層均應設水流指示器

2.倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器

3.當水流指示器入口前設置控制閥時，應采用信號閥；信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于300mm

4.試驗壓力為0.14MPa~1.2MPa，流量小于或等于15L/min時，應無報警信號輸出；輸出報警信號時，流量應大于15L/min且小于或等于37.5L/min；流量大于或等于37.5L/min時，應輸出報警信號，且報警信號隨流量的增加應無變化

5.具有延遲功能的水流指示器，檢查槳片動作后報警延遲時間，在2~90s范圍內，且可調節

6.水流指示器、信號閥的引出線應用防水套管鎖定

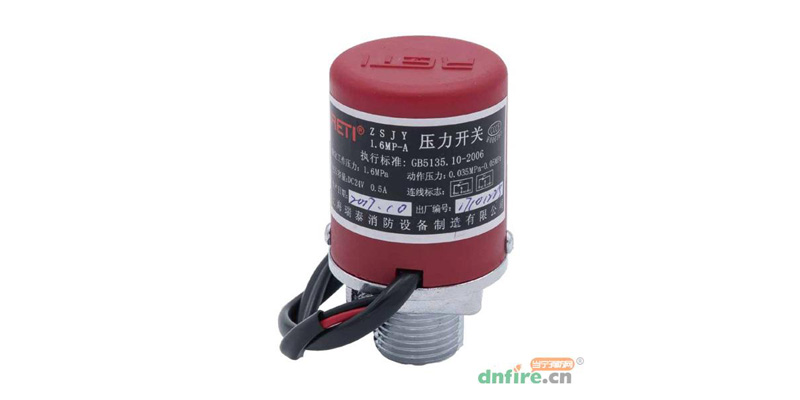

二、壓力開關的設置要求

1.雨淋系統和防火分隔水幕，其水流報警裝置宜采用壓力開關

2.壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動

3.壓力開關的引出線應用防水套管鎖定

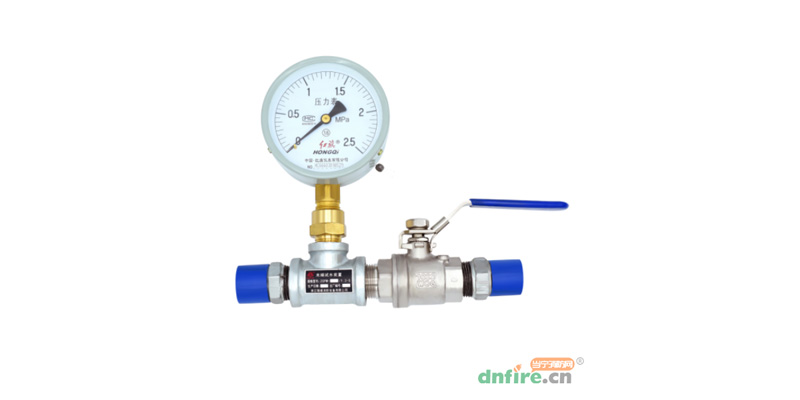

三、末端試水裝置的設置要求

1.每個報警閥組控制的供水管網水力計算最不利點灑水噴頭處應設置末端試水裝置，其他防火分區、樓層均應設置DN25的試水閥

2.末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施

3.末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

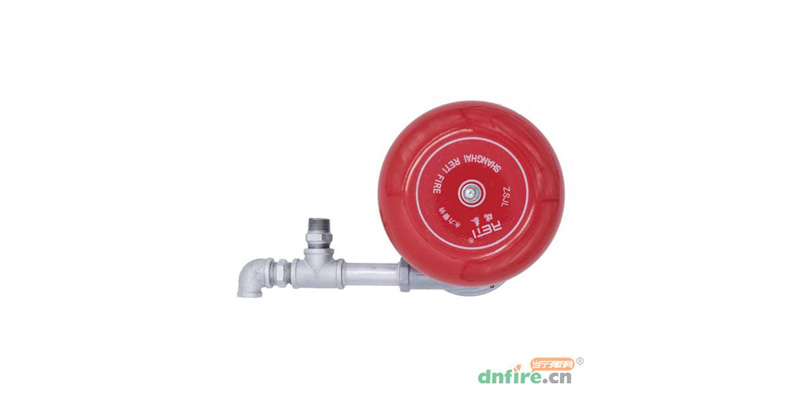

四、水力警鈴的設置要求

1.應設在有人值班的地點附近或公共通道的外墻上

2.與報警閥連接的管道應采用熱鍍鋅鋼管，其管徑應為20mm，總長不宜大于20m

3.水力警鈴的工作壓力不應小于0.05MPa，安裝后的水力警鈴啟動時，警鈴聲強度應不小于70dB

來源@消防安全管理員
