西門子電氣火災產品安裝指導

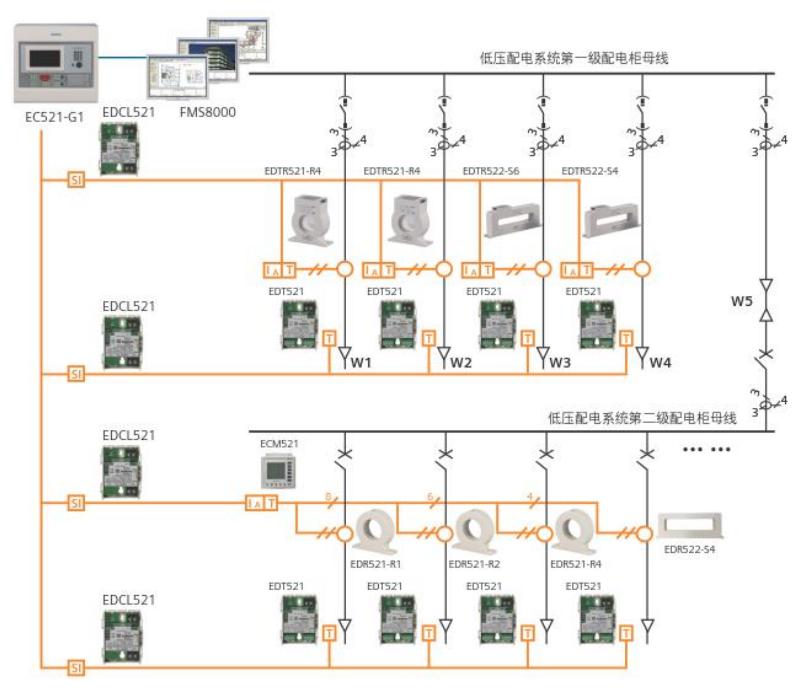

西門子電氣火災監控系統由電氣火災監控設備、電氣火災監控探測器組成。此文檔對電氣火災監控探測器的現場安裝做一簡要說明，以方便現場人員進行安裝操作。

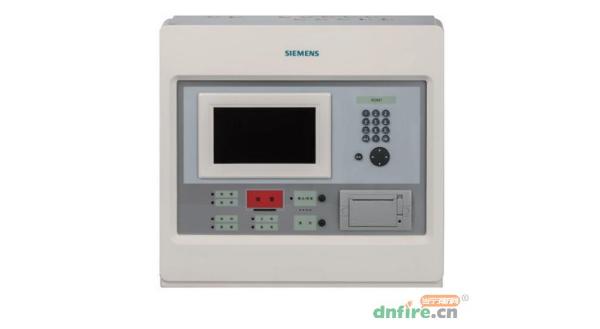

一、電氣火災控制器
1、安裝
要符合當?shù)叵嚓P(guān)標準或規范。
1.選擇一個潔凈干燥的、表面平整、牢固的墻壁。
2.確定安裝位置，要使得控制器的前門能自由地打開。

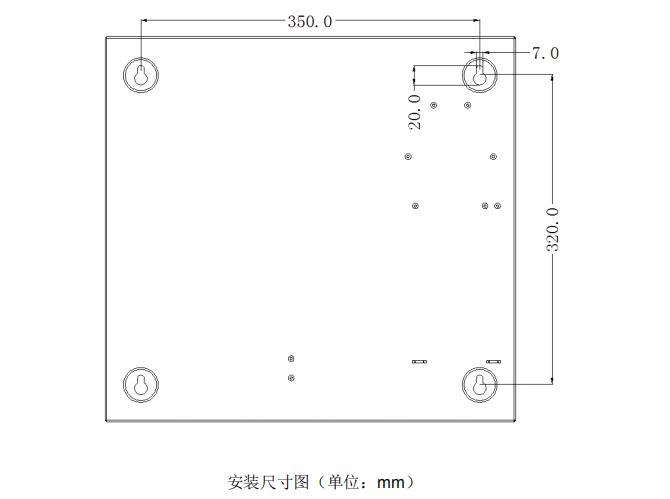

3.在墻上標出4個安裝孔的位置。(見上圖)
4.在安裝孔的位置鉆4個孔，并裝上膨脹螺栓打入墻內。
5.確定并打通控制器的進線孔，打開敲落空。
6.將控制器安裝孔和膨脹螺栓位置對齊，把M6×25十字大扁頭自攻螺絲配上直徑25×φ7×1.5墊片將設備擰緊固安裝于墻面。（見下圖）
7.將線通過尼龍電線固定頭，穿進控制器，
8.將電纜接到端子上。
9.將電池安裝到正確的位置。
10.關上前面板，用專用工具鎖好。將專用工具放在安全的地方。
二、ECM521-G1組合式電氣火災監控探測器

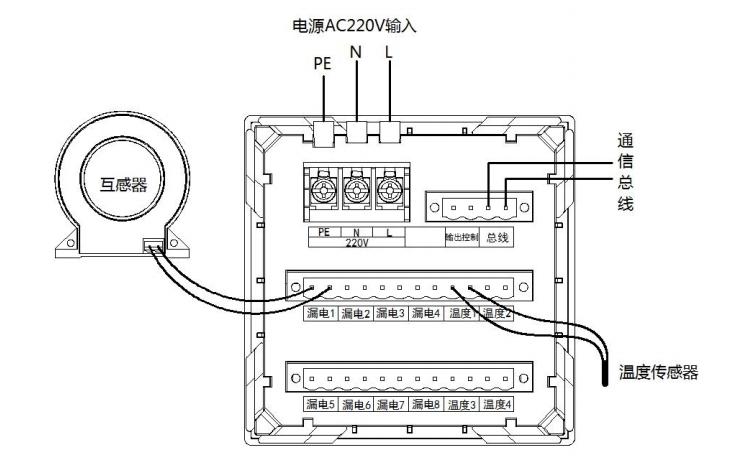

接線圖：

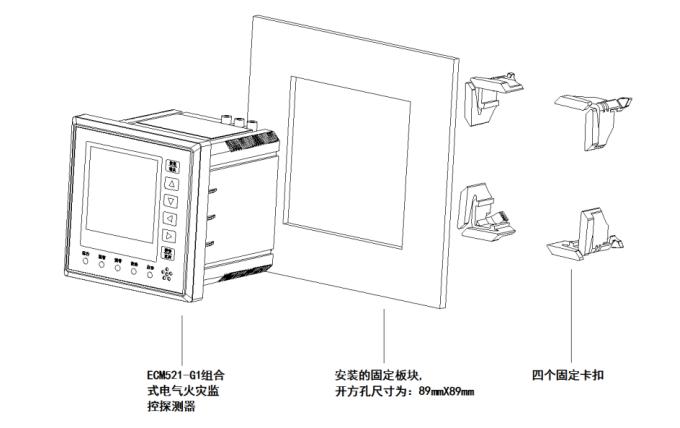

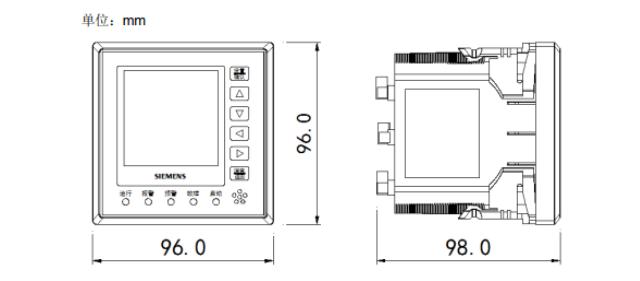

面板安裝：
三、EDR521/522 剩余電流互感器

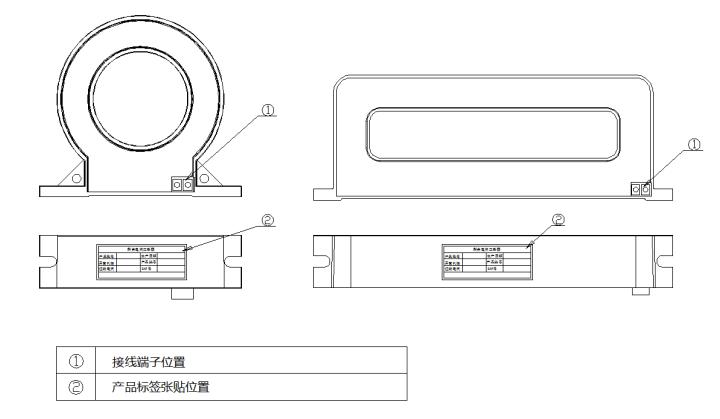

接線圖：

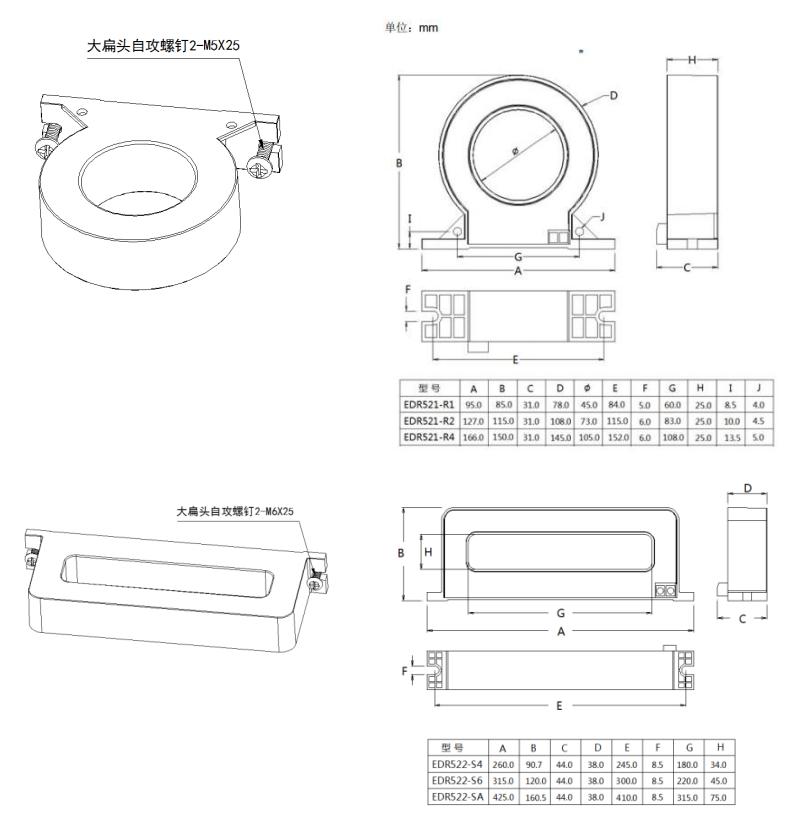

安裝尺寸：

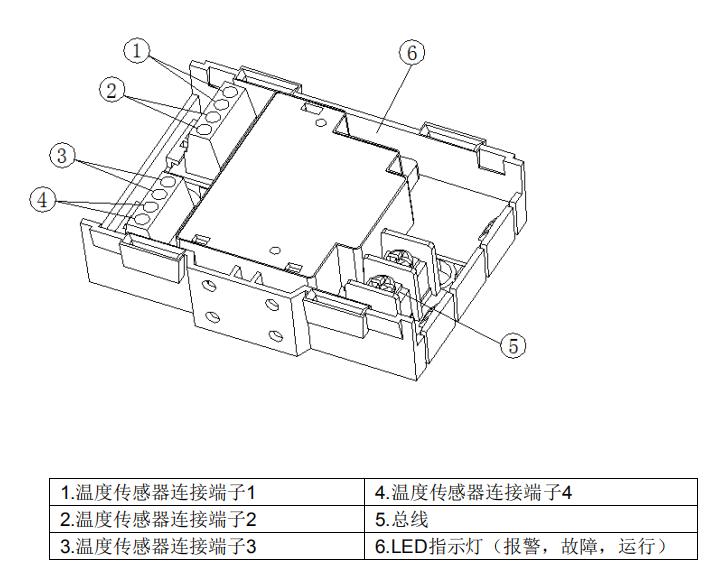

四、EDT521 測溫式電氣火災監控探測器
接線：

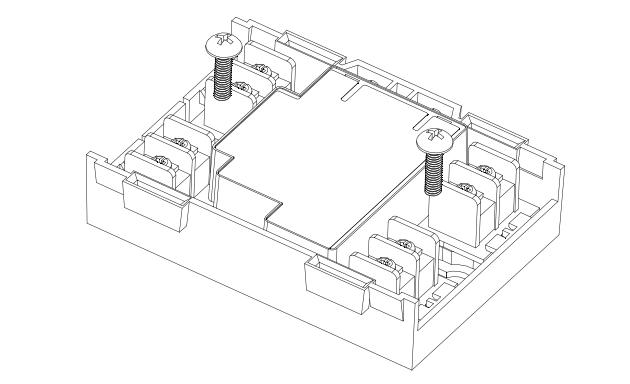

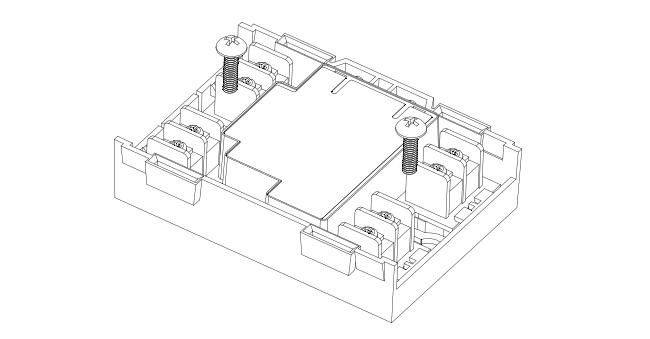

背板安裝：
1.將模塊放置在平整的表面上。
2.用2個螺釘（M4）將模塊固定。安裝孔距離：63.5±1.0mm。

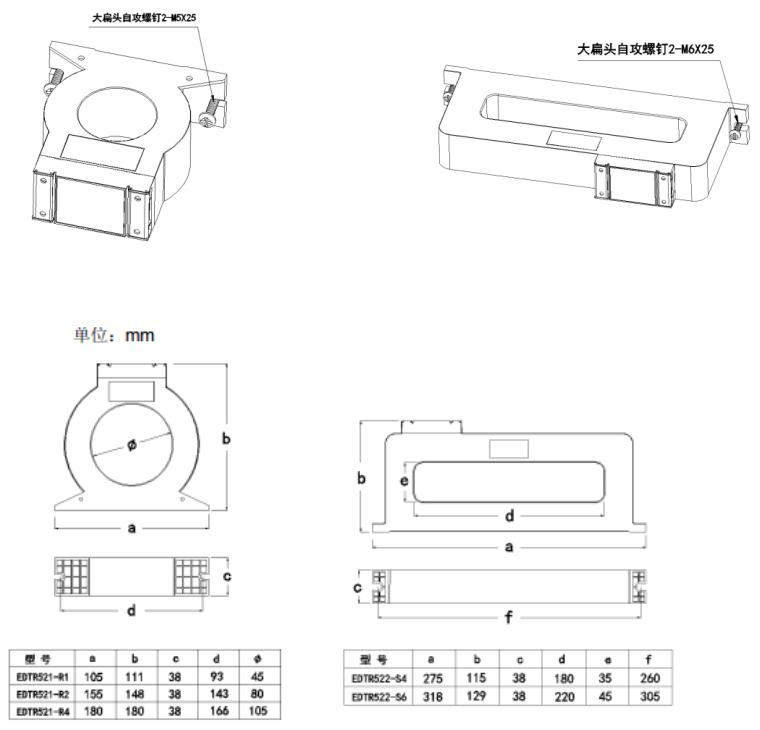

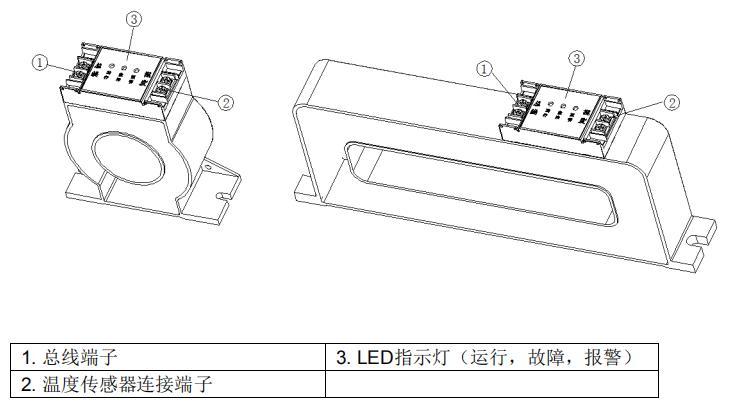

五、EDTR521/2-R/S系列組合式電氣火災監控探測器
接線圖：
安裝尺寸：

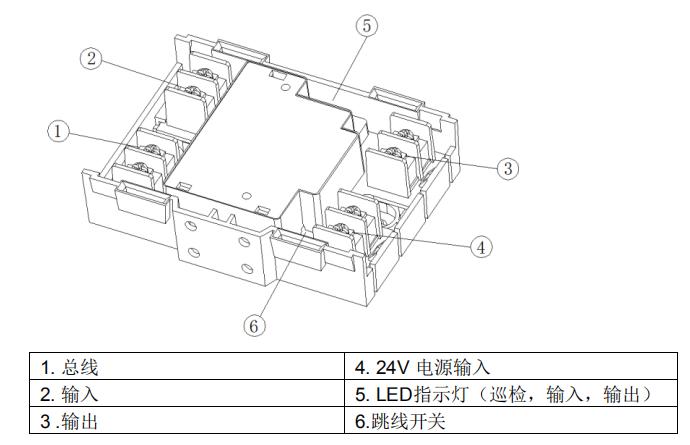

六、EDCIO521輸入/輸出模塊
接線圖：
背板安裝：
1、將模塊放置在平整的表面上。
2、用2個螺釘（M4）將模塊固定。安裝孔距離：63.5±1.0mm。

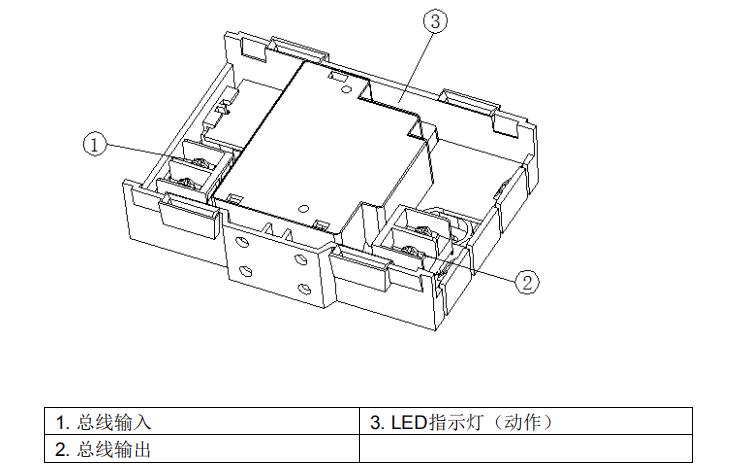

七、EDCL521-G1隔離模塊
接線圖：
背板安裝：
1、將模塊放置在平整的表面上。
2、用2個螺釘（M4）將模塊固定。安裝孔距離：63.5±1.0mm。
