本文內容來自：中石化廣州工程有限公司自控技術副總監邵瑜先生，于“2023第三屆中部地區化工（危化）企業自動化、信息化與安全改造應用技術論壇”上發表的報告。

經燕化工平臺作為此次大會官方合作媒體，享有會議資料獨家分享權，如需轉載請注明出處，如未經許可或未注明出處，將追究法律責任！

論壇現場影像

中華人民共和國住房和城鄉建設部2019年9月25日公告：批準《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》為國家標準，標準號為GB/T 50493-2019，自2020年1月1日起實施。原國家標準《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》GB 50493-2009同時廢止。

 一、標準適用范圍

第1.0.2條 本標準適用于石油化工新建、擴建工程中可燃?xì)怏w和有毒氣體檢測報警系統的設計。

第1.0.3條 石油化工可燃?xì)怏w和有毒氣體檢測報警系統的設計，除應符合本標準要求外，尚應符合國家現行有關標準的規定。

條文解讀：

　　本標準適用范圍雖然沒有包含改建和在役裝置，但是，根據應急管理部2022年2月23日印發的《危險化學品生產使用企業老舊裝置安全風險評估細則》要求，企業老舊裝置GDS設置應滿足GB/T 50493-2019標準！

　　因此，GB/T 50493-2019的適用范圍是：石油化工在役和新建、擴建、改建工程中可燃?xì)怏w和有毒氣體檢測報警系統的設計。

概念講解：(安監局第45號令《危險化學品建設項目安全監督管理辦法》2012.1.30發布實施)

　◇ 擴建項目：

　　新建項目相對獨立，主要裝置（設施）、工藝、技術與現有項目都相同。

　?、?產生或使用的危險化學品種類與現有項目相同；

　?、?產生或使用的危險化學品種類與現有項目不同。

　◇ 改建項目：

　　在原址上更新主要裝置（設施）、工藝、技術。

　?、?產生或使用的危險化學品種類與現有項目相同；

　?、?產生或使用的危險化學品種類與現有項目不同。

 二、現場區域警報器設置

現場區域警報器宜根據裝置占地面積、設備及建構筑物布置、釋放源理化性質和現場空氣流動特點設置，區域警報器應有聲光報警功能。

當報警分區內探測器數量少于10個，環境噪聲低于85dBA時，如果探測器自帶一體化聲光報警器，可不設置區域報警器；如果探測器不帶一體化聲光警報器，仍需設置區域報警器。

當報警分區內探測器數量小于10個，環境噪聲超過85dBA時，不管探測器是否自帶一體化聲光報警器，在生產現場主要出入口和高噪聲區等部位，都應設置區域警報器。

當報警分區內探測器數量大于10個時，報警分區內都應設置區域報警器。

有人進入巡檢操作，且可能出現可燃?xì)怏w或有毒氣體積聚的壓縮機廠房、泵房、筒(料)倉、分析小屋、分析化驗室等相對封閉場所，應在其出、入口等醒目位置，設置區域聲光警報器，提醒巡檢人員注意氣體泄漏風險。

 三、探測器證書要求

原3.0.5條文規定：

　　1. 可燃?xì)怏w探測器必須取得國家指定機構或其授權檢驗單位的計量器具型式批準證書、防爆合格證和消防產品型式試驗檢測報告；

　　2. 參與消防聯動的報警控制單元應采用取得國家消防電子產品質量監督檢驗中心型式試驗檢測報告的專用可燃?xì)怏w報警控制器；

　　3. 國家法規有要求的有毒氣體探測器必須取得國家指定機構或其授權檢驗單位的計量器具型式批準證書。安裝在爆炸危險場所的有毒氣體探測器還應取得國家指定機構或其授權檢驗單位的防爆合格證。

　◇ 根據國家市場監管總局2020年第42號文要求，原3.05條文中可燃?xì)怏w探測器取消計量器具型式批準證書要求。

　◇ 型式試驗是驗證產品是否滿足技術規范全部要求進行的試驗，型式試驗是新產品鑒定必不可少的一個環節，是產品取得制造許可的前提，產品只有通過型式試驗，才能正式投入生產。

　◇ 根據市場監管總局2020年第42號《關于調整實施強制管理的計量器具目錄的公告》要求，可燃?xì)怏w探測器不再辦理計量器具型式批準，國家法規有要求的有毒氣體探測器（SO2、H2S、CO）應辦理計量器具型式批準。

氣體探測器證書要求：

　?。?）可燃?xì)怏w探測器：防爆合格證、消防產品型式試驗檢測報告(必須有)、消防產品認證證書(自愿取證)。

　　（2）有毒氣體探測器：防爆合格證、計量器具型式批準證書(SO2、H2S、CO)。

 四、探測器校準及檢定

根據2020年第42號市場監管總局關于調整實施強制管理的計量器具目錄的公告規定，可燃?xì)怏w探測器不屬于需要辦理“型式批準”和“強制檢定”的計量器具，有毒氣體探測器中只有SO2、H2S和CO屬于需要辦理“型式批準”和但不需要“強制檢定”的計量器具。因此，根據國家規定，所有氣體探測器都不再實行強制檢定，使用者可自行選擇非強制檢定或校準方式保證量值準確。

校準可采用企業自校、外校，或自校和外校相結合方式，校準只評定設備的量值誤差，不判定設備是否合格，根據校準結果，給出《校準證書》或《校準報告》。檢定必須根據《計量檢定規程》規定的量值誤差范圍，對測量設備給出合格或不合格判定。量值在規定誤差范圍內為合格，量值超出規定誤差范圍為不合格，檢定結果必須給出《檢定合格證書》或《檢定不合格證書》。

檢定可以取代校準，校準不能取代檢定。

 五、釋放源判定

　(1) 氣體壓縮機和液體泵的動密封；

　(2) 液體采樣口和氣體采樣口；

　(3) 液體/氣體排液(水)口和放空口；

　(4) 的法蘭和的閥門組。

條文解釋：

　　根據《爆炸危險環境電力裝置設計規范》GB50058規定，釋放源應按物質的釋放頻繁程度和持續時間長短分為連續釋放源、第一級釋放源和第二級釋放源。第一級釋放源：在正常運轉時周期或偶然釋放；第二級釋放源：在正常情況下不會釋放，即使釋放也僅是偶爾短時釋放。

　　可燃?xì)怏w和有毒氣體探測器檢測的主要對象是屬于第二級釋放源的設備或場所。連續釋放源、第一級釋放源不宜設置氣體探測器。

　　“經常拆卸的法蘭”是指工藝操作需要，每班或每天都要進行拆卸操作的法蘭，不是指開停工或事故處理工況下拆卸操作的法蘭。

　　“經常操作的閥門組”是指每班或每天都需進行操作的閥門，經常不動作的閥門，如：裝置或設備進、出口的切斷閥或隔離閥，不在此列。從概率上說，經常操作的閥門，泄漏概率遠大于經常不動作的閥門。

　　因此，經常操作的液體或氣體采樣口、液體排污口、氣體放空口、經常拆卸的法蘭、經常操作的閥門組（包括調節閥組）等，都屬于釋放源，氣體探測器的設置應能覆蓋并及時檢測到這些釋放源泄漏的氣體。

　　標準要求探測器應安裝在二級釋放源附近且氣體易于聚集的地方，探測器的檢測范圍應覆蓋附近的所有釋放源，但不要求每個釋放源都設置氣體探測器。

 六、空調引風口探測器聯鎖

條文4.4.3內容：控制室、機柜間的空調新風引風口等可燃?xì)怏w和有毒氣體有可能進入建筑物的地方，應設置應設可燃?xì)怏w和(或)有毒氣體探測器。

　　在控制室、機柜間空調新風引風口設置可燃?xì)怏w和有毒氣體探測器，目的是為了防止將可燃?xì)怏w和有毒氣體吸入室內，一旦檢測到新風引風口可燃?xì)怏w或有毒氣體濃度超標，需要立刻聯鎖關閉新風管道閥門。

　　在工程設計中，空調引風口探測器聯鎖方案通常有兩種，一是聯鎖功能由空調機成套配帶的PLC完成；二是由SIL定級主席對該聯鎖回路定級，定級結果為SIL1及以上時，聯鎖功能在SIS中完成，否則在GDS中完成。當聯鎖功能在成套PLC或在SIS中實施時，新風口氣體檢測信號應采用通訊方式送至GDS進行顯示和報警。

　　新風口有毒氣體探測器的類型和數量應根據新風口可能吸入的有毒氣體特性確定。

 七、有毒氣體定義及范圍

本標準中的有毒氣體是指：勞動者在職業活動中，皮膚接觸或呼吸到這些氣體時，可能會導致死亡或?qū)ι眢w造成永久性健康傷害的毒性氣體或毒性蒸氣。國家其它職業健康衛生標準所列的、長期接觸可導致慢性中毒的化學有害氣體或蒸氣，不屬于本標準定義的有毒氣體。

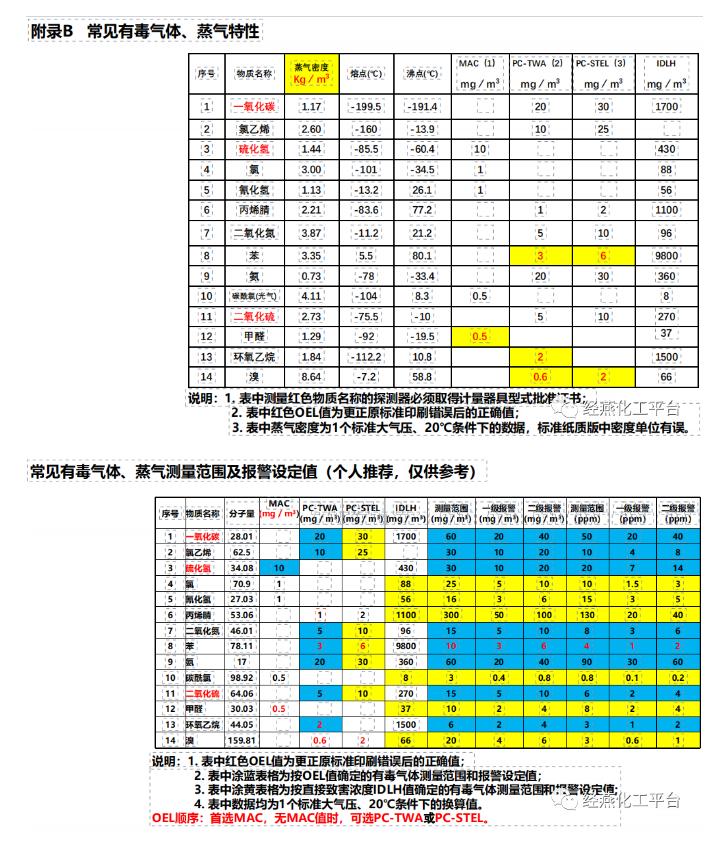

本標準附錄B所列的有毒氣體、蒸氣，均為石油化工企業常見的劇毒、高毒類介質。符合本標準定義的有毒氣體范圍如下：

　?。?）衛法監發〔2003〕142號《高毒物品目錄》中的54種有毒氣體或蒸氣；

　　（2）GBZ2.1-2019《工作場所有害因素職業接觸限值第1部分：化學有害因素》所列358種有毒氣體或蒸氣中符合GB30000.18-2013《化學品分類和標簽規范第18部分：急性毒性》1類、2類急性有毒氣體定義（吞咽、吸入或皮膚接觸可致人死亡）的有毒氣體或蒸氣。

與有毒氣體檢測有關的職業健康標準：

　　（1）《工作場所有害因素職業接觸限值第1部分：化學有害因素》GBZ2.1-2019

　　國家衛生健康委員會標準，規定了工作場所職業接觸化學有害因素的衛生要求、檢測評價及控制原則，適用于工業企業衛生設計及工作場所化學有害因素職業接觸的管理、控制和職業衛生監督檢查等。標準給出了358種工業場所空氣中化學因素有害氣體的職業接觸限值(OEL)；

　　（2）《工作場所有毒氣體檢測報警裝置設置規范》GBZ/T223-2009

　　國家衛生部標準，根據《中華人民共和國職業病防治法》制定，標準規定了56種有毒氣體、蒸氣的預報警值和探測器選型要求；

　?。?）《工業企業設計衛生標準》GBZ1-2010

　　國家衛生部標準，適用于企業的衛生設計及職業病危害評價。該標準第6.1.6.3規定，有毒氣體的預報警值為MAC或PC-STEL的1/2，警報值(相當于GB/T50493中的一級報警設定值)為MAC或PC-STEL。

　　GB/T50493-2019是與企業安全生產有關的安全類標準，標準中的有毒氣體是指《高毒物品目錄》中的54種有毒氣體和職業健康標準GBZ2.1-2019所列358種有毒氣體中符合GB30000.18-2013定義的1類、2類（吞咽、吸入或皮膚接觸可致人死亡）急性有毒氣體。

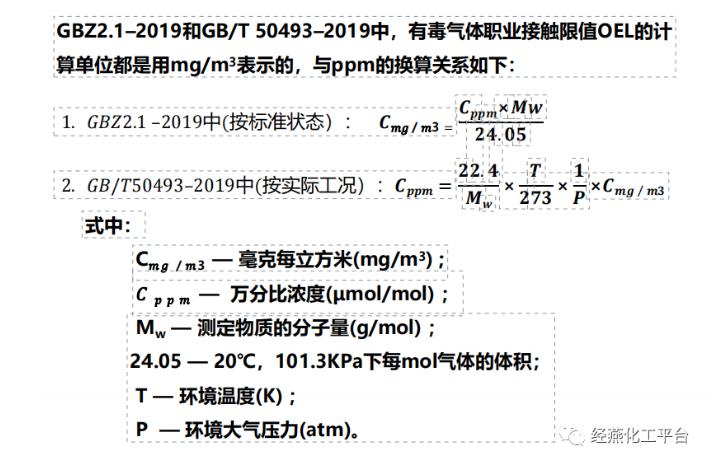

　　職業健康標準GBZ/T223-2009中的56種有毒氣體和職業健康標準GBZ2.1-2019中的358種化學有害氣體，不是安全生產標準GB/T50493-2019判斷有毒氣體的依據，GBZ/T223-2009和GBZ2.1-2019中提供的有毒氣體OEL值，可作為GB/T50493-2019設定有毒氣體報警值的參考依據。

　　隨著現場儀表檢測手段和測量技術的不斷發展，當市場提供的探測器技術指標能夠滿足其它有毒氣體測量精度要求時，企業可根據需要擴大常用有毒氣體的檢測范圍，GB/T50493-2019中未列出的其它有毒氣體OEL值或IDLH值，可參考GBZ/T223-2009或GBZ2.1-2019。

 八、探測器測量單位

1. 可燃?xì)怏w探測器測量單位：根據可燃?xì)怏w爆炸下限LEL值確定。

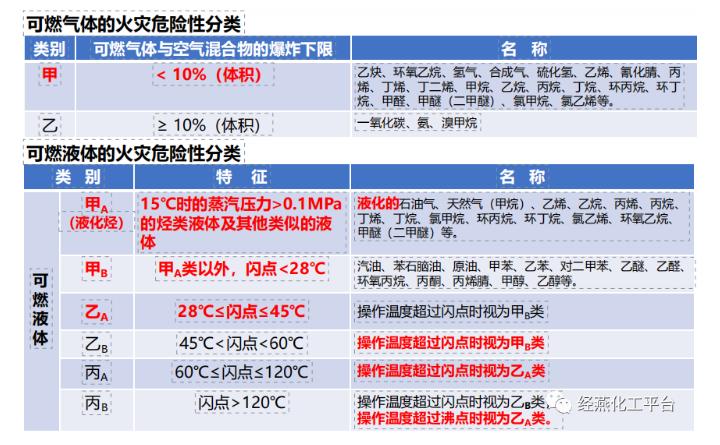

　　可燃?xì)怏w（甲類氣體或甲、乙A類可燃液體氣化后形成的可燃?xì)怏w或可燃蒸氣）與空氣混合并達到一定濃度后，遇明火就會發生爆炸?；旌蠚怏w發生爆炸時的濃度范圍稱為爆炸極限，通常用可燃?xì)怏w在空氣中的體積百分比表示。爆炸極限分為爆炸下限（LEL:LowerExplosiveLimitied）和爆炸上限（UEL:UpperExplosiveLimitied）。混合氣體濃度在爆炸下限和爆炸上限之間時，才會有發生爆炸的危險。低于爆炸下限時，由于燃料濃度不足和過量空氣的冷卻作用，混合氣體遇明火后既不會爆炸，也不會燃燒；超過爆炸上限度時，由于燃料濃度太高沒有足夠的空氣支持燃燒，混合氣體遇明火后只會燃燒，但不會爆炸。

2. 有毒氣體探測器測量單位：根據有毒氣體職業接觸限值OEL值確定。

　　有毒氣體的三種職業接觸限值（OEL）數值由低到高依次為：最高容許濃度MAC、時間加權平均容許濃度PC-TWA（每天8小時，每周5天）、短時間接觸容許濃度PC-STEL（15分鐘）。

　　根據目前國內、外有毒氣體探測器的制造水平，如果采用MAC市場上無探測器可選，在確保操作人員健康安全前提下，同時有多個職業接觸限值的有毒氣體，應按MAC、PC-TWA、PC-STEL優先順序選用；沒有提供OEL值的有毒氣體，可按直接致死濃度IDLH選用。

3. 線性氣體探測器測量單位：LEL﹒m或ppm﹒m

　　線型探測器是一種開放式、用于檢測直線路徑中可燃?xì)怏w或有毒氣體云團的濃度，常見的線型探測器有紅外型和激光型等。線性探測器的測量單位是LEL﹒m或ppm﹒m。LEL﹒m或ppm﹒m的含義是：光所經過氣團的平均濃度（以LEL或ppm為單位）與氣團沿光路長度（以m為單位）的乘積。例如：20ｍ長度、５％LEL濃度的可燃?xì)怏w云團，線性探測器的測量值為1LEL﹒m；10m長度、10%LEL濃度的可燃?xì)怏w云團，線性探測器測量值也是1LEL﹒m，雖然兩個可燃?xì)怏w云團的濃度不同，但線性探測器測量顯示值是一樣的，因此，線型探測器只能用于定性檢測可燃?xì)怏w或有毒氣體的泄漏情況。

　　線型可燃?xì)怏w探測器的測量范圍為：0～5LEL﹒m；一級報警設定值宜為1LEL﹒m；二級報警設定值宜為2LEL﹒m。

 九、可燃?xì)怏w探測器量程

國標GB/T50493-2019與GB15322.1-2019中可燃?xì)怏w探測器量程不一致問題

1. GB/T50493-2019對可燃?xì)怏w探測器有關設計要求

　　第5.2.1條：探測器的輸出可選用4mA~20mA的DC信號、數字信號、觸點信號；

　　第5.5.1條：可燃?xì)怏w的測量范圍應為0~100%LEL；

　　第5.5.2條：可燃?xì)怏w的一級報警設定值應小于或等于25%LEL，可燃?xì)怏w的二級報警設定值應小于或等于50%LEL。

　　GB/T50493-2019是為了保障企業安全生產制定的國家標準，目的是預防可燃?xì)怏w泄漏引發的火災與爆炸事故，或有毒氣體泄漏對現場人員造成的人身傷害，標準的關注點在于探測器檢測點的布置和氣體泄露后一、二級報警值的設定，因此，及時檢測到氣體泄漏并在25%LEL和50%LEL濃度時發出報警信號是國標對探測器的主要技術指標要求，標準規定探測器的輸出既可以是模擬量連續信號也可以是觸點信號。推薦采用模擬信號的原因是模擬量儀表可以通過自診斷功能監控其工作狀態，提高探測器的安全可靠性，對探測器來說，5%LEL以下濃度時測量信號是否準確并不重要。

2.《可燃?xì)怏w探測器》GB15322.1-2019對可燃?xì)怏w探測器有關技術要求

　　第3.1條，探測器分類：a)測量范圍在3%LEL~100%LEL之間的探測器；b)測量范圍在3%LEL以下的探測器；c)測量范圍在100%LEL以上的探測器。

　　第4.3.1.8條，探測器量程和報警設定值：測量范圍在3%LEL~100%LEL之間的探測器，量程上限應為100%LEL，高限報警設定值應為50%LEL，低限報警設定值應在5%LEL~25%LEL范圍內可調。

　　第4.3.3條，探測器量程指示偏差：測量范圍在3%LEL~100%LEL之間的探測器，其試驗點上的可燃?xì)怏w濃度顯示值與基準值之差的絕對值不應大于5%LEL。

3.GB/T50493-2019中可燃?xì)怏w測量范圍與GB15322.1-2019探測器測量范圍不一致問題在標準執行中的處理建議

　　GB15322.1在2003版中探測器的測量范圍只有0~100%LEL一種，2019年修訂版中，探測器按測量范圍分為3%LEL以下、3%LEL~100%LEL和100%LEL以上三類，目的是為了滿足不同使用場所氣體泄漏檢測的需要，其中3%LEL~100%LEL探測器是適用于GB/T50493-2019應用場景的探測器。

　　在工程應用中，可以將GDS中探測器的測量范圍由0%LEL~100%LEL改為3%LEL~100%LEL，使之與探測器輸出信號4mA~20mA對應的氣體濃度3%LEL~100%LEL保持一致。事實上，由于3%LEL~100%LEL探測器的測量值指示偏差為不大于5%LEL，氣體濃度為3%LEL時，探測器指示值為0%LEL也是滿足國標指示精度要求的。

 十、警報器消聲復位按鈕

不推薦現場區域警報器和室內警報器設置消聲復位按鈕。因為區域警報器和室內警報器都是在現場發生大面積泄漏且氣體濃度達到二級報警值時才觸發的，如果設置消聲復位按鈕，必須制定嚴格的管理制度和操作權限，保證GDS操作人員在現場問題已得到處理或有效控制的前提下才能啟動消聲復位按鈕，避免給企業安全生產和現場人員帶來事故隱患！

 十一、室內聲光警報器設計

根據GB/T50493-2019要求，控制室內必須設置單獨的GDS聲光報警器（與現場區域警報器技術要求一樣，但警報聲音更小一些），該聲光報警器不能采用操作站自帶的蜂鳴音響作為報警提示工具（蜂鳴器聲音太小，達不到警示效果）。

如果控制室與機柜間距離較近（1公里以內），可以采用GDS的“DO輸出+繼電器”驅動控制室聲光警報器；如果控制室與機柜間距離較遠（1公里及以上），可在控制室設置遠程I/O驅動室內GDS聲光警報器（國產DCS或PLC的遠程I/O工程投資約幾萬元），也可采用帶有音頻輸入的聲光警報器，用操作站音頻輸出控制聲光警報器的啟停（燕山石化已用）

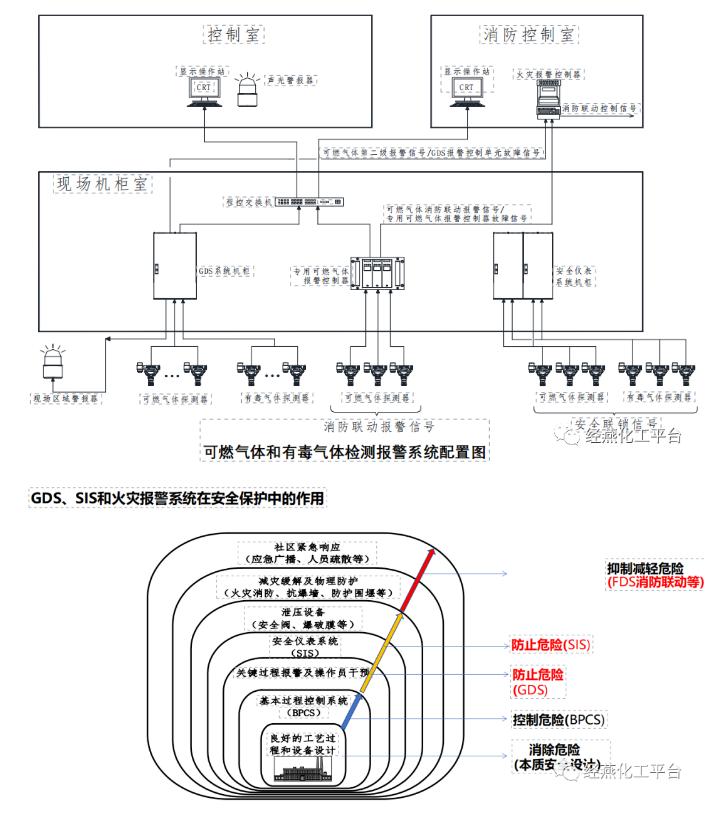

 十二、GDS工程設計原則

　?、?點式探測器應設置在可燃?xì)怏w或有毒氣體易于聚集（足夠的濃度和停留時間）的場所或二級釋放源附近。

　?、?GDS應由可燃?xì)怏w探測器（可帶一體化聲光報警器）、有毒氣體探測器（宜帶一體化聲光報警器）、現場區域警報器、室內報警控制單元（包括GDS控制器和顯示器）、室內GDS警報器等組成。

　　③ GDS應獨立于過程控制系統（包括DCS、SIS等）單獨設置。

　?、?GDS控制器應采用獨立設置的以微處理器為基礎的電子產品。如：PLC、專用報警控制器、DCS控制器等。

　?、?現場探測器發出二級報警信號時，應觸發安裝在現場相應報警分區的區域警報器和安裝在控制室操作分區的室內警報器。

　?、?可燃?xì)怏w二級報警信號和GDS控制器的故障信號，應送至消防控制室進行圖形顯示和報警。--可以設置一臺獨立的顯示器。

　?、?可燃?xì)怏w探測器參與消防聯動時，探測器信號應先送至取得消防產品型式試驗檢測報告的專用報警控制器，消防聯動信號由報警控制器輸出至消防控制室的火災報警控制器，消防聯動功能應由火災報警控制器實施和完成。

　?、?可燃?xì)怏w探測器信號不能直接接入火災報警控制器的輸入回路。

　?、?可燃?xì)怏w或有毒氣體檢測信號作為安全儀表系統（SIS）的輸入時，探測器應獨立設置，探測器硬件配置應根據SIF回路的SIL定級結果確定，并滿足《石油化工安全儀表系統設計規范》GB/T50770有關規定。

 十三、結束語

在石油化工生產過程中，GDS起預警作用；SIS在生產正常時處于休眠或靜止?fàn)顟B(tài)，發生事故或生產異常時聯鎖動作，使生產過程進入預定的安全運行狀態或緊急停車；火災報警控制系統承擔火災后的緊急處置功能，防止事故進一步擴大，因此，工程設計中，GDS、SIS和火災報警控制系統應分別獨立設置。

GDS檢測信號用于警示報警時，GDS控制器采用獨立設置的以微處理器為基礎的電子產品即可，既不需要SIL認證，也不需要消防產品型式試驗檢測報告；檢測信號用于消防聯動時，GDS控制器應采用取得國家消防電子產品質量監督檢驗中心型式試驗檢測報告的專用可燃?xì)怏w報警控制器；檢測信號作為SIS輸入時，探測器應獨立設置，探測器配置應滿足《石油化工安全儀表系統設計規范》GB/T50770有關規定。
