安吉斯消防報警產品實物接線圖

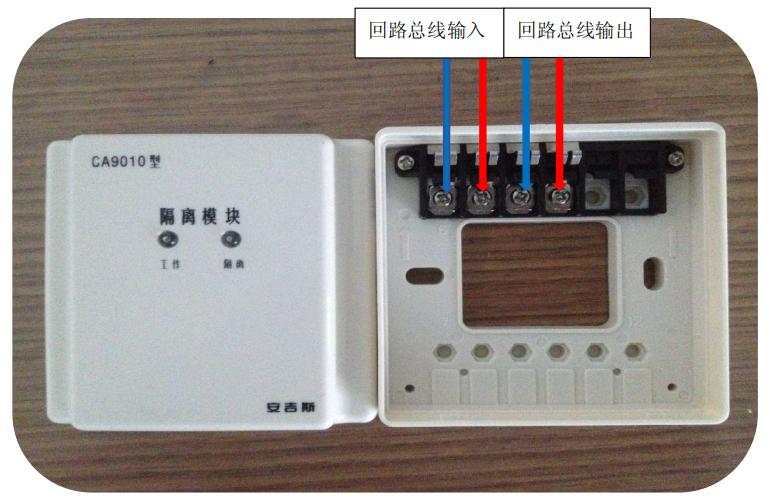

CA9010型總線隔離模塊接線圖：
總線隔離模塊底座端子接線說明：
?。?）6（IN-）、5（IN+）：回路總線的輸入，接從火災報警控制引來的兩條回路線
?。?）4（OUT-）、3（OUT+）：回路總線的輸出，引至回路前端設備的信號二總線端子

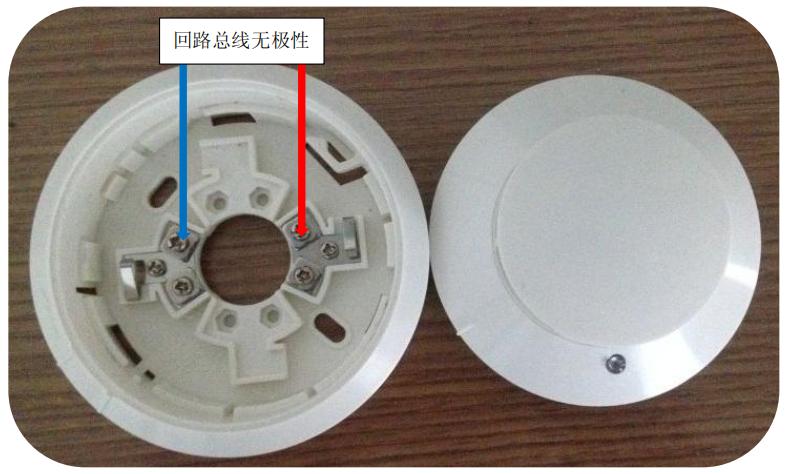

CA9001型光電感煙火災探測器接線圖：
接線說明：
1（SLC+）、3（SLC-）端子：接從火災報警控制器的回路端子引來的回路總線，無極性

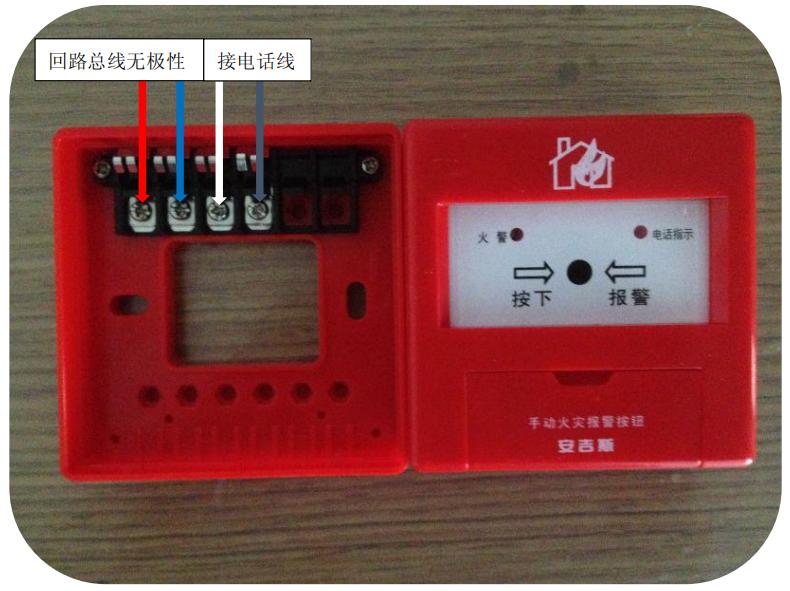

CA9006手動火災報警按鈕接線圖：
接線說明：
?。?）5（SLC-）、6（CLC+）端子：接從火災報警控制器引來的回路總線，無極性
?。?）3（TEL1）、4（TEL2）端子：接消防電話總機引來的電話線，無極性

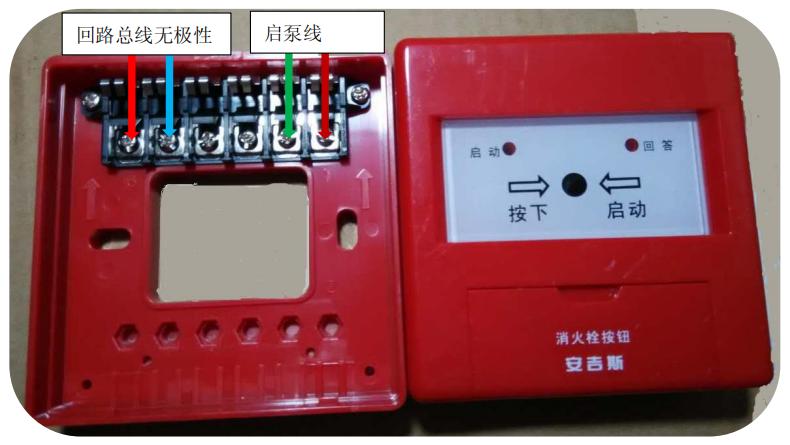

CA9006X型消火栓按鈕接線圖：
接線說明：
（1）1（COM）、2（ON）端子：無源觸點輸出，用于啟動消防泵（注：按消防規范使用）
?。?）5（SLC-）、6（CLC+）端子：接從火災報警控制器引來的回路總線，無極性
CA9007型輸入模塊接線圖：
接線說明：
?。?）3（A1）、4（A2）端子：接啟動設備的反饋線（被控設備無源常開）
（2）5（SLC-）、6（SLC+）端子：接從火災報警控制器引來的回路總線，無極性
CA9008型輸入輸出模塊接線圖

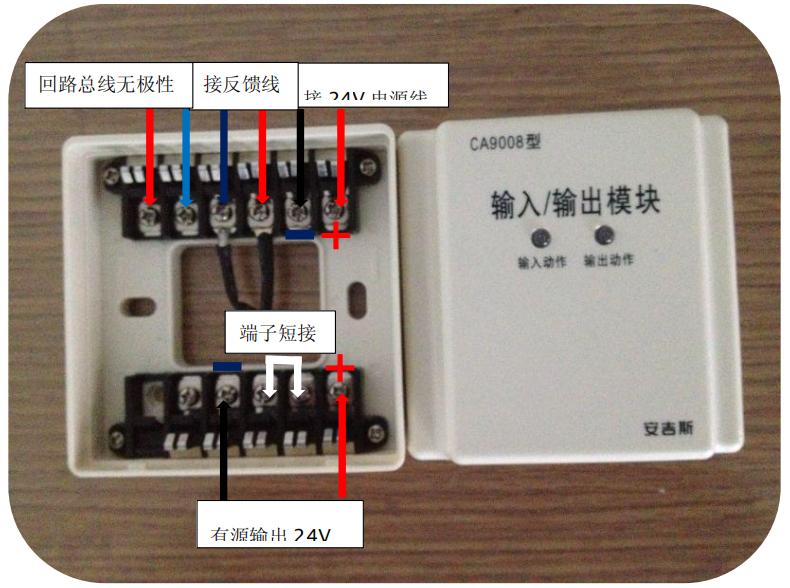

有源24V常開輸出：
有源24V常開輸出底座端子接線說明：
?。?）1（24V+）、2（24V-）端子：接24V電源線
?。?）3（A1）、4（A2）端子：接啟動設備的反饋線（被控設備無源常開)
（3）5（SLC-）、6（SLC+）端子：接從火災報警控制器引來的回路總線，無極性
?。?）10（COM）、11（V-）端子：端子短接
?。?）9（NO）、12（V+）：輸出有源24V常開輸出

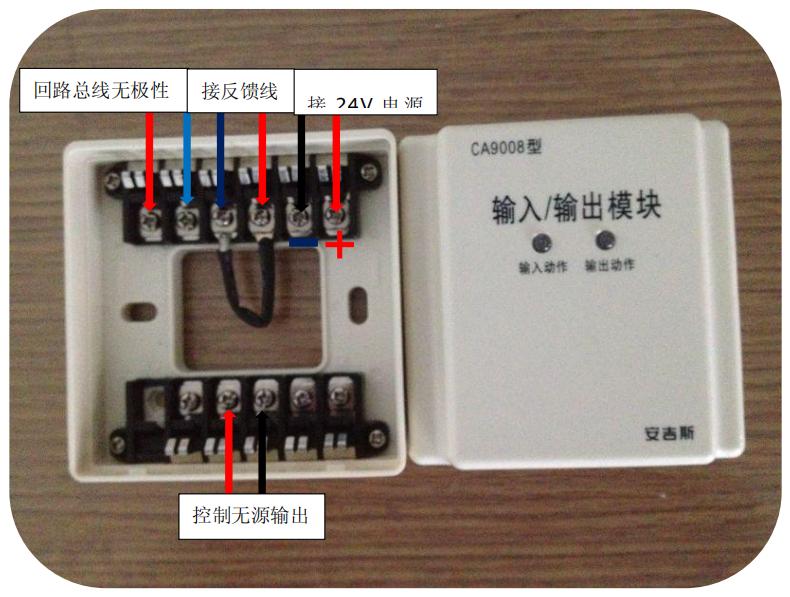

無源常開輸出：
無源常開輸出底座端子接線說明：
（1）1（24V+）、2（24V-）端子：接24V電源線
（2）3（A1）、4（A2）端子：接啟動設備的反饋線(被控設備無源常開)
?。?）5（SLC-）、6（SLC+）端子：接從火災報警控制器引來的回路總線，無極性
?。?）9（NO）、10（COM）端子：無源常開控制輸出

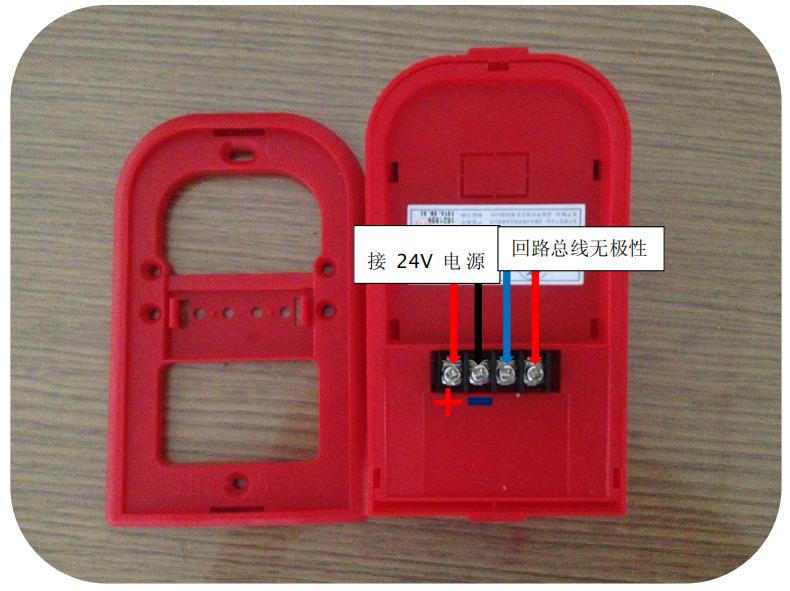

火災聲光警報器接線圖：
底座端子接線說明：
?。?）S+、S-端子：接從火災報警控制器引來的回路總線，無極性
（2）+、-端子：接24V電源線，有極性

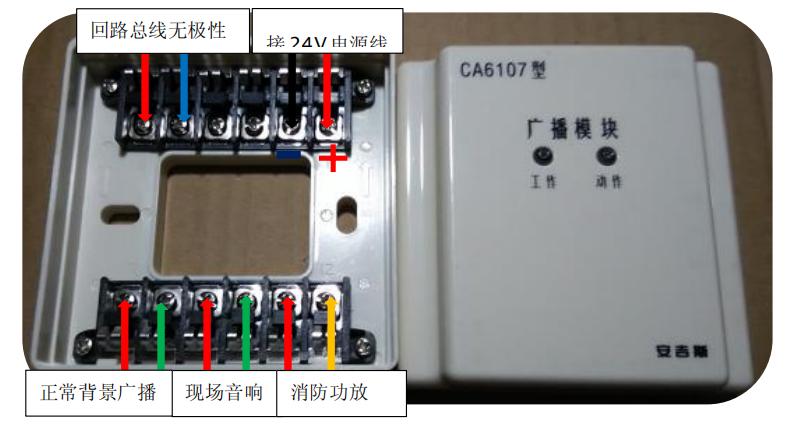

CA6107型總線廣播模塊接線圖：
底座端子接線說明：
?。?）1（24V+）、2（24V-）端子：接24V電源線
?。?）5（IN+）、6（IN-）端子：接從火災報警控制器引來的回路總線，無極性
?。?）7（IN2+）、8（IN2-）端子：正常背景廣播線接入
?。?）9（OUT+）、10（OUT-）端子：廣播出線接現場音響
（5）11（IN1+）、12（IN1-）端子：接消防功放

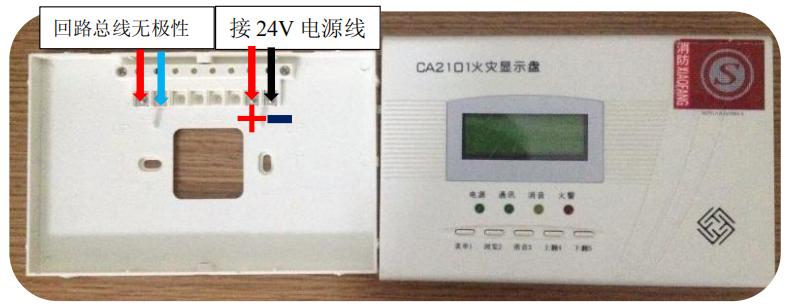

CA2101型火災顯示盤接線圖：
底座端子接線說明：
（1）BUS1、BUS2端子：接從火災報警控制器引來的回路總線，無極性
（2）24V+、GND端子：接24V電源線，有極性
