一、問題描述及原因分析

1．問題描述

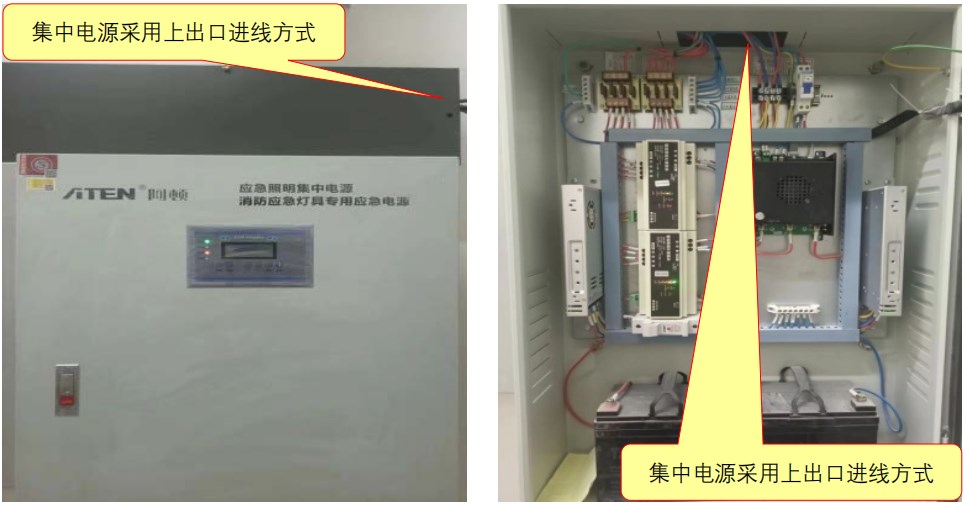

應急照明控制器、集中電源、應急照明配電箱在電氣豎井內安裝時，采用上出口進線方式?！緢D示1】

圖示1

2．原因分析

通常情況，管線一般從吊頂內或沿頂板敷設，上出口進線方式相對于下出口可以減少工作量、節省材料，施工人員如果對規范不熟悉，會習慣性采用上出口進線方式。

二、規范依據及正確做法

1．規范要求

☆《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)第4.4.1條第4款。【圖示2】

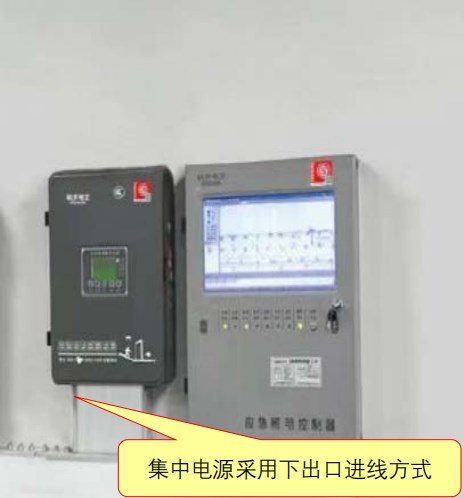

2．正確做法

圖示2

三、應對措施及防治指南

1．施工單位應加強相關規范的學習，認真做好施工前的技術交底工作，明確安裝工藝要點；

2．供貨單位在產品采購時，應明確注明產品需采用下出口進線，嚴禁在上方開孔；

3．火災發生時，水滅火系統動作釋放的水介質極易流進電氣豎井中，為了防止水介質順著管線流進設備中，對設備造成損壞，應急照明控制器、集中電源、應急照明配電箱在電氣豎井內安裝時應采用下出口進線方式。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)

第4.4.1條 應急照明控制器、集中電源、應急照明配電箱的安裝應符合下列規定：

第4款 設備在電氣豎井內安裝時，應采用下出口進線方式；
