一、問題描述及原因分析

1．問題描述

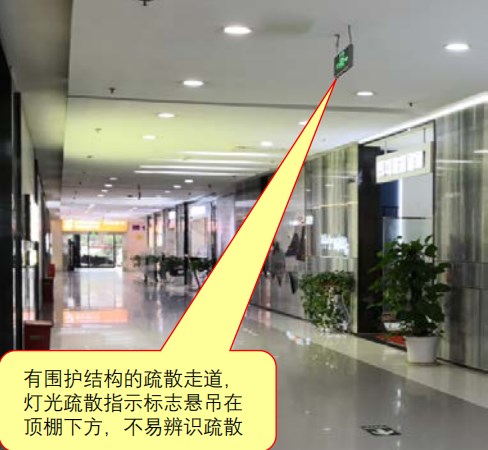

1）有圍護結構的疏散走道，燈光疏散指示標志未設在走道兩側距地面1m以下的墻面、柱面上；【圖示1】

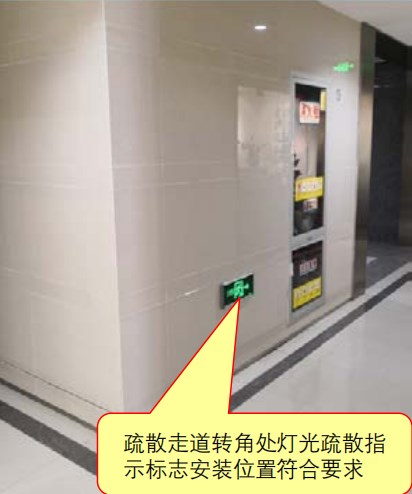

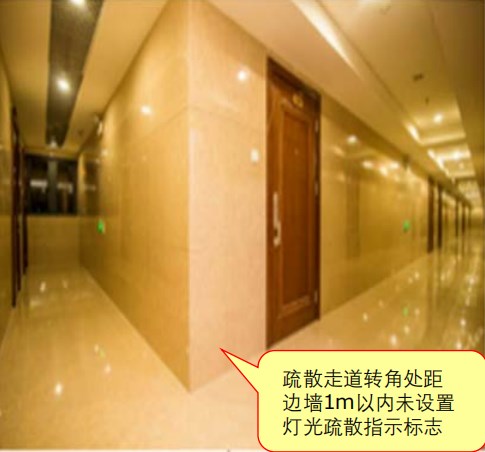

2）疏散走道轉角區未設置燈光疏散指示標志或標志燈與轉角處邊墻的距離大于1m；【圖示2】

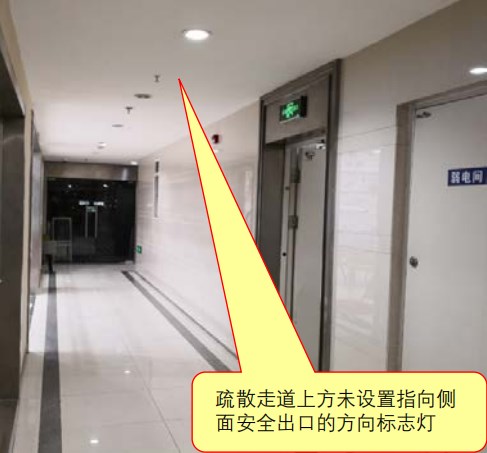

3）安全出口或疏散門在疏散走道側邊時，疏散走道上方未設置指向安全出口或疏散門的方向標志燈；【圖示3】

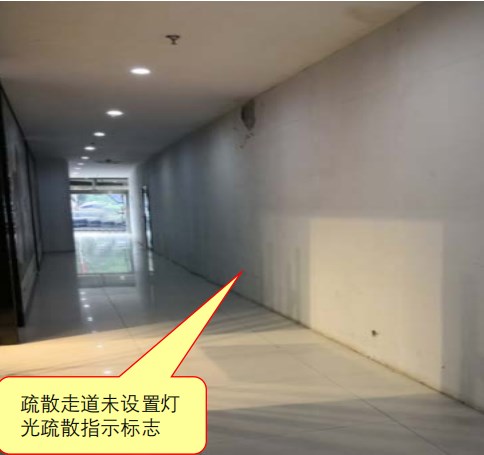

4）疏散走道燈光疏散指示標志未設置或設置間距不符合要求。【圖示4】

圖示1

圖示2

圖示3

圖示4

2．原因分析

1）設計人員和施工人員對規范理解有偏差,在設計和施工時未進行相關距離和方向的復核；

2）施工單位對施工預埋位置未控制準確，安裝時沒有及時調整，導致疏散指示燈具標高不符合設計及規范要求；

3）安全出口或疏散門安裝在疏散走道側邊時，設計人員容易忽略增設垂直疏散方向標志燈。

二、規范要求及正確做法

1．規范要求

☆《建筑設計防火規范》(GB 50016-2014<2018版>)第10.3.5條?！緢D示5】【圖示6】

☆《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)第3.2.9條、第4.5.11條第5款?！緢D示7】【圖示8】

2．正確做法

圖示5

圖示6

圖示7

圖示8

三、應對措施及防治指南

1．設計單位應嚴格按照相關規范進行設計，對燈具的布置應在圖紙上清晰標注相關定位尺寸；

2．施工單位嚴格按照設計圖紙的要求進行施工，燈具的定位與方向，應根據施工現場對照圖紙進行復核，確保滿足設計圖紙及相關規范的要求；

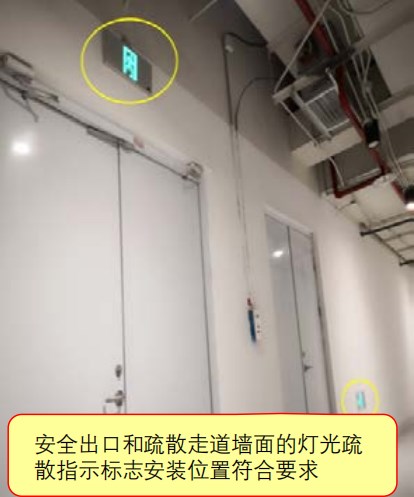

3．疏散指示標志，應設置在安全出口和人員密集的場所的疏散門的正上方；設置在疏散走道及其轉角處距地面高度1.0m以下的墻面或地面上。燈光疏散指示標志的間距不應大于20m；對于袋形走道，不應大于10m；在走道轉角區，不應大于1.0m；

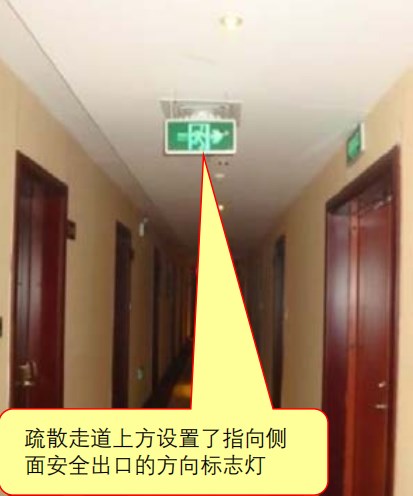

4．安全出口或疏散門在疏散走道側邊時，在疏散走道增設的方向標志燈應安裝在疏散走道頂部，且標志燈的標志面應與疏散方向垂直、箭頭應指向安全出口或疏散門。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《建筑設計防火規范》(GB 50016-2014<2018版>)

第10.3.5條 公共建筑、建筑高度大于54m的住宅建筑、高層廠房（庫房）和甲、乙、丙類單、多層廠房，應設置燈光疏散指示標志，并應符合下列規定：

1應設置在安全出口和人員密集的場所的疏散門的正上方；

2應設置在疏散走道及其轉角處距地面高度1.0m以下的墻面或地面上。燈光疏散指示標志的間距不應大于20m；對于袋形走道，不應大于10m；在走道轉角區，不應大于1.0m。

《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)

第3.2.9條 方向標志燈的設置應符合下列規定：

1有維護結構的疏散走道、樓梯應符合下列規定：

1）應設置在走道、樓梯兩側距地面、梯面高度1m以下的墻面、柱面上；

2）當安全出口或疏散門在疏散走道側邊時，應在疏散走道上方增設指向安全出口或疏散門的方向標志燈；

3）方向標志燈的標志面與疏散方向垂直時，燈具的設置間距不應大于20m；方向標志燈的標志面與疏散方向平行時，燈具的設置間距不應大于10m。

2展覽廳、商店、候車（船）室、民航候機廳、營業廳等開敞空間場所的疏散通道應符合下列規定：

1）當疏散通道兩側設置了墻、柱等結構時，方向標志燈應設置在距地面高度1m以下的墻面、柱面上；當疏散通道兩側無墻、柱等結構時，方向標志燈應設置在疏散通道的上方。

2）方向標志燈的標志面與疏散方向垂直時，特大型或大型方向標志燈的設置間距不應大于30m，中型或小型方向標志燈的設置間距不應大于20m；方向標志燈的標志面與疏散方向平行時，特大型或大型方向標志燈的設置間距不應大于15m，中型或小型方向標志燈的設置間距不應大于10m。

3保持視覺連續的方向標志燈應符合下列規定：

1）應設置在疏散走道、疏散通道地面的中心位置；

2）燈具的設置間距不應大于3m。

4方向標志燈箭頭的指示方向應按照疏散指示方案指向疏散方向，并導向安全出口。

第4.5.11條 方向標志燈的安裝應符合下列規定：

第5款 當安全出口或疏散門在疏散走道側邊時，在疏散走道增設的方向標志燈應安裝在疏散走道的頂部，且標志燈的標志面應與疏散方向垂直、箭頭應指向安全出口或疏散門。
