一、問題描述及原因分析

1．問題描述

1）疏散樓梯間未設置燈光疏散指示標志，或燈光疏散指示標志未設在樓梯側面距地面1m以下的墻面、柱面上；【圖示1】

2）樓梯間未設置樓層標志燈，或樓層標志燈設置不符合要求?！緢D示2】

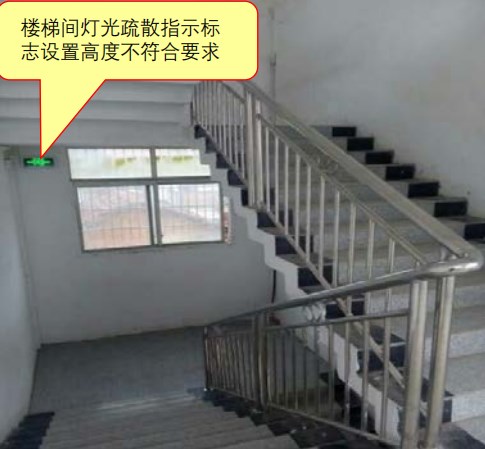

圖示1

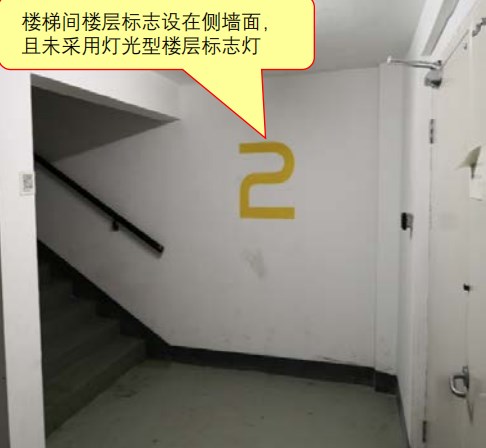

圖示2

2．原因分析

1）設計圖紙未注明燈具安裝位置高度，施工安裝人員對相關規范不熟悉，預埋位置不準確，導致疏散指示燈具標高不符合規范要求；

2）為了便于在樓梯間內的人員準確識別所在樓層的位置，樓梯間每層面向梯面的墻上均應設置指示本樓層的樓層標志燈。責任主體相關人員對設置樓層標志燈的規范不熟悉，遺漏了樓層標志燈或沒有按照規范的要求設置樓層標志燈。

二、規范要求及正確做法

1．規范要求

☆《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)第3.2.9條第1款、第3.2.10條、第4.5.12條?！緢D示3】【圖示4】

2．正確做法

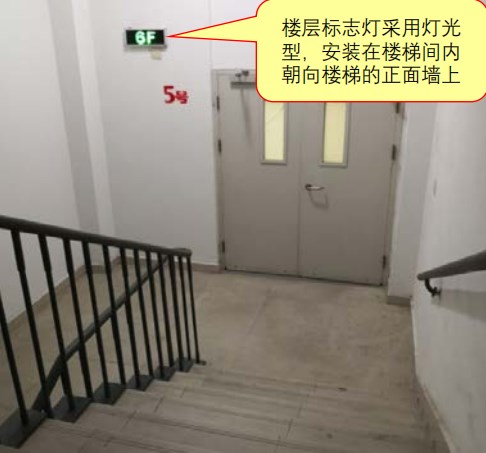

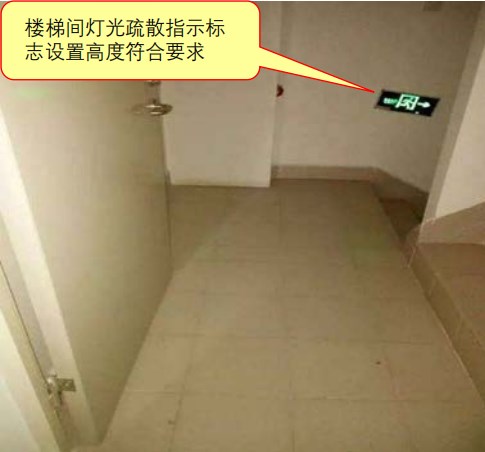

圖示3

圖示4

三、應對措施及防治指南

1．方向標志燈應設置在走道、樓梯兩側距地面、梯面高度1m以下的墻面、柱面上；

2．為了便于在樓梯間內的人員準確識別所在樓層的位置，樓梯間每層面向梯面的墻上均應設置指示本樓層的樓層標志燈；樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m～2.5m；

3．施工圖深化設計應明確燈具安裝的具體位置，施工單位應嚴格按圖施工。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)

第3.2.9條 方向標志燈的設置應符合下列規定：

第1款 有維護結構的疏散走道、樓梯應符合下列規定：

1）應設置在走道、樓梯兩側距地面、梯面高度1m以下的墻面、柱面上；

2）當安全出口或疏散門在疏散走道側邊時，應在疏散走道上方增設指向安全出口或疏散門的方向標志燈；

3）方向標志燈的標志面與疏散方向垂直時，燈具的設置間距不應大于20m；方向標志燈的標志面與疏散方向平行時，燈具的設置間距不應大于10m。

第3.2.10條 樓梯間每層應設置指示該樓層的標志燈（以下簡稱“樓層標志燈”）。

第4.5.12條 樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m～2.5m。
