一、問題描述及原因分析

1．問題描述

消防應急照明和疏散指示系統燈具是不符合規范要求和有關市場準入制度的產品；標志燈的圖形不符合GB 13495的要求。【圖示1】【圖示2】

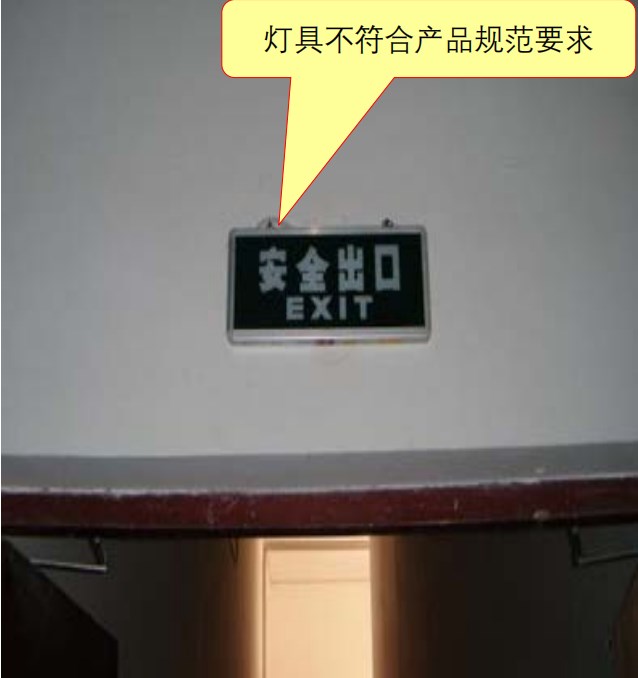

圖示1

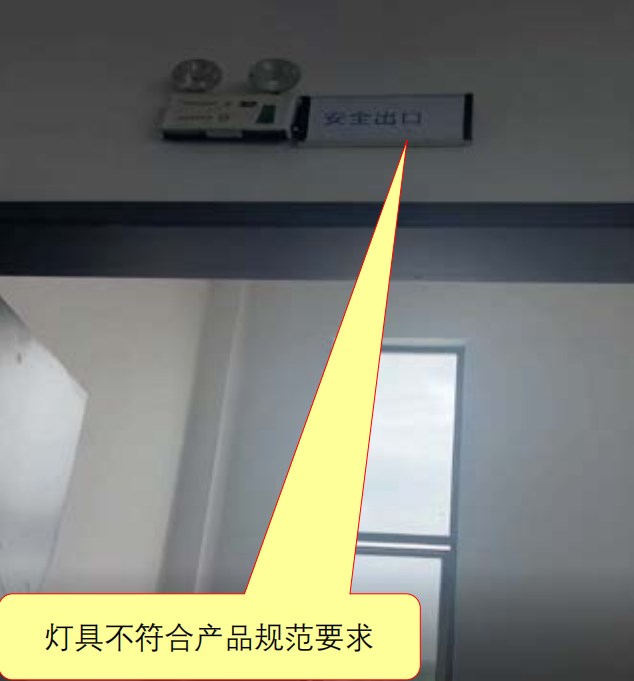

圖示2

2．原因分析

消防應急照明和疏散指示產品屬于3C認證（強制性產品認證）的消防產品，供貨單位沒有嚴格按照設計圖紙和規范要求采購。

二、規范依據及正確做法

1．規范要求

☆《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)第3.1.5條。【圖示3】

☆《消防應急照明和疏散指示系統》(GB 17945-2010)B.1.1條?！緢D示4】

2．正確做法

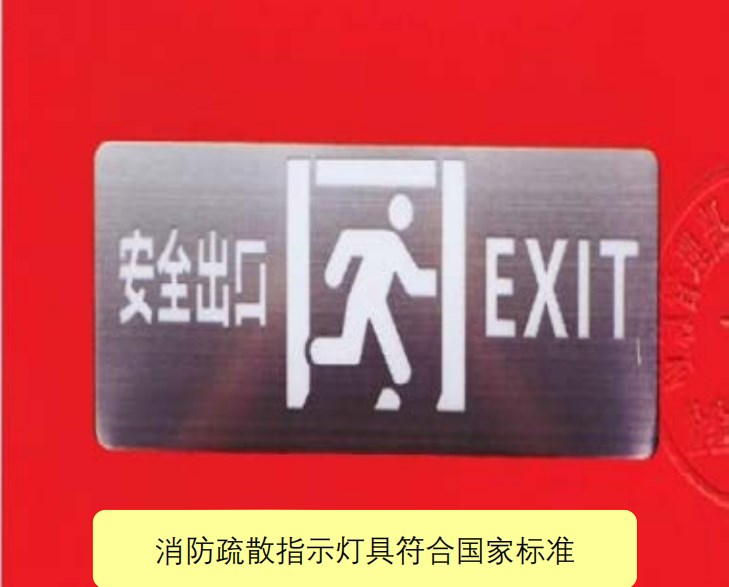

圖示3

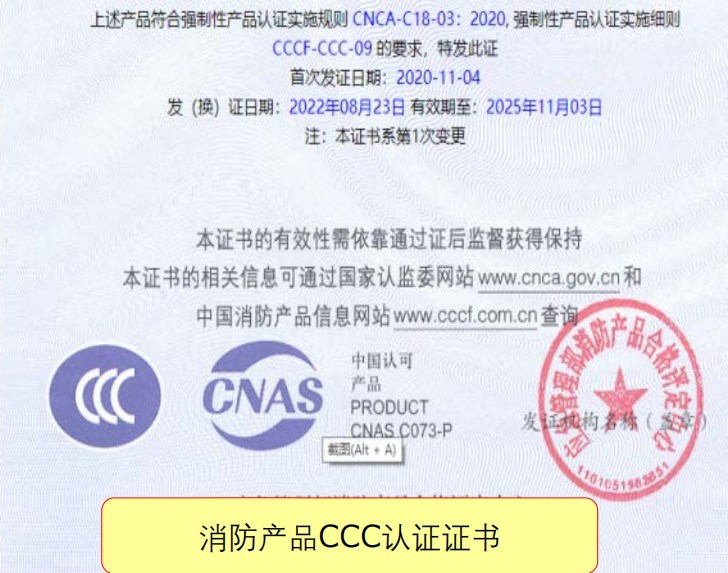

圖示4

三、應對措施及防治指南

消防應急照明和疏散指示系統中的應急照明控制器、應急照明集中電源、應急照明配電箱和燈具應選擇符合現行國家標準《消防應急照明和疏散指示系統》GB 17945規定和有關市場準入制度的產品。

 來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)

第3.1.5條 系統中的應急照明控制器、應急照明集中電源（以下簡稱“集中電源”）、應急照明配電箱和燈具應選擇符合現行國家標準《消防應急照明和疏散指示系統》GB 17945規定和有關市場準入制度的產品。

《消防應急照明和疏散指示系統》(GB 17945-2010)

B.1.1條 標志燈的圖形應符合GB 13495的要求，單色標志燈表面的安全出口指示標志（包括人形、門框，如圖B.1、圖B.2所示）、疏散方向指示標志（如圖B.3所示）、樓層顯示標志應為綠色發光部分，背景部分不應發光（背景宜選擇暗綠色或黑色）；白色與綠色組合標志表面的標志燈，背景顏色應為白色，且應發光。



圖B.1 安全出口指示標志

圖B.2 安全出口指示標志

圖B.3 疏散方向指示標志
