一、問題描述及原因分析

1．問題描述

火災自動報警聯動系統的傳輸線路明敷采用塑料線槽?！緢D示1】

圖示1

2．原因分析

責任主體僅從敷設美觀、節省成本、安裝方便等方面考慮線路明敷時，采用塑料線槽，忽略了火災自動報警聯動系統傳輸線路的穩定性和防火性。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第11.2.1條、第11.2.2條、第11.2.3條?！緢D示2】

2．正確做法

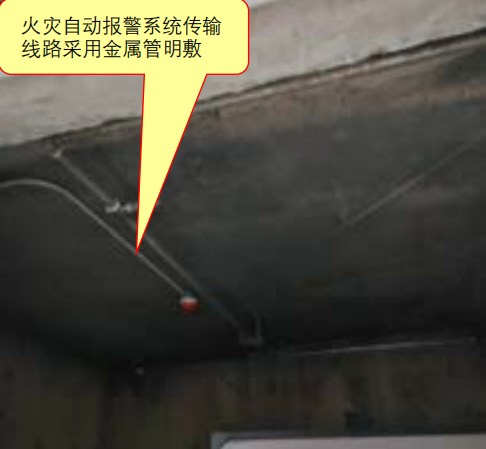

圖示2

三、應對措施及防治指南

線路暗敷設時，盡可能敷設在非燃燒體的結構層內，其保護層厚度不宜小于30mm，因管線在混凝土內可以起保護作用，能防止火災發生時消防控制、通信和警報、傳輸線路中斷。由于火災自動報警系統線路的重要性，所以這部分的穿線導管選擇要求較高，只有在暗敷時才允許采用B1級以上的剛性塑料管；線路明敷設時，必須采用金屬管或金屬線槽。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第11.2.1條 火災自動報警系統的傳輸線路應采用金屬管、可撓（金屬）電氣導管、B1級以上的鋼性塑料管或封閉式線槽保護。

第11.2.2條 火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

第11.2.3條 線路暗敷設時，應采用金屬管、可撓（金屬）電氣導管或B1級以上的剛性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于30mm ；線路明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷。
