OM611奧瑞那輸入輸出模塊接線圖

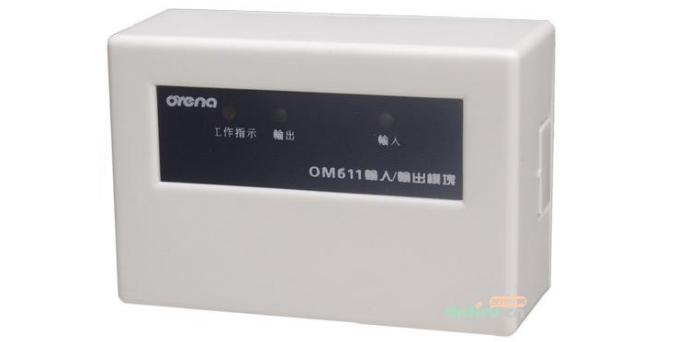

奧瑞那OM611輸入輸出模塊接受控制器經過編程或手動發出的控制指令，向現場聯動設備（如送風機、排風機、送風口、排煙口、防火閥等）輸出啟動信號。自動檢測輸入輸出端斷線故障。
OM611輸入輸出模塊控制繼電器接線圖：
說明：
“ZX+、ZX-”為回路信號二總線；
“DC 24V+”為主機直流電源正極，“DC 24V-”為主機直流電源負極；
“DC24V繼電器”為受控的DC24V繼電器；
“所控設備”為現場設備；
“運行反饋”為現場設備的常開無源觸點，動作后閉合；
“K1”為繼電器常開觸點。

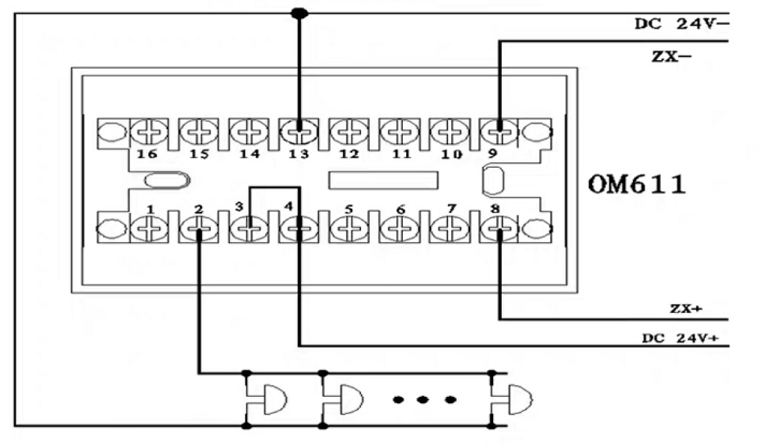

OM611輸入輸出模塊控制警鈴接線圖：
說明：
“ZX+、ZX-”為回路信號二總線；
“DC 24V+”為主機直流電源正極，“DC 24V-”為主機直流電源負極。

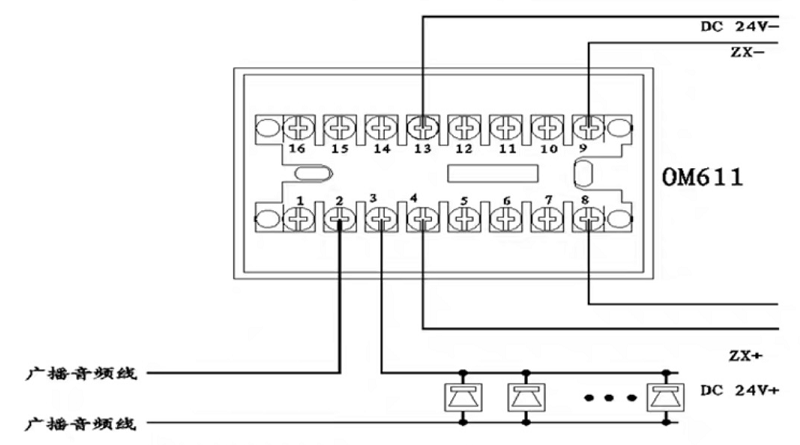

OM611輸入輸出模塊控制廣播接線圖：
說明：
“ZX+、ZX-”為回路信號二總線；
“DC 24V+”為主機直流電源正極，“DC 24V-”為主機直流電源負極。
