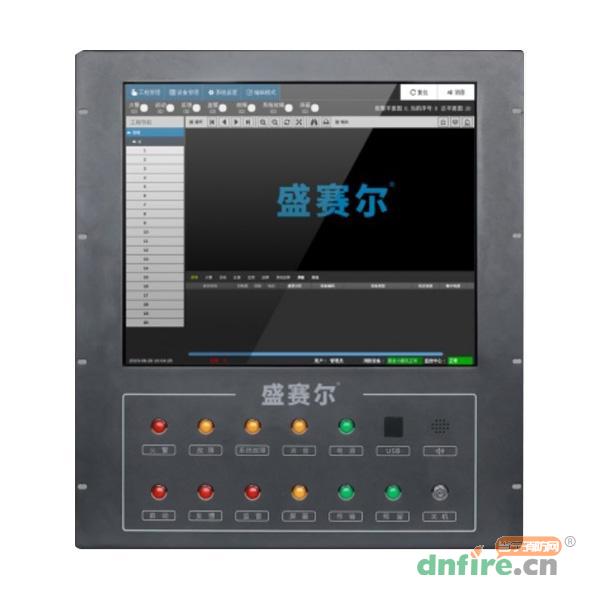

消防控制室設置圖形顯示裝置常見問題
一、問題描述及原因分析
1．問題描述

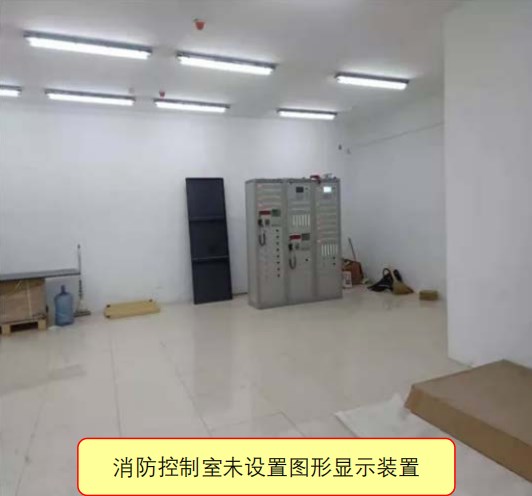

1）消防控制室未設置圖形顯示裝置；【圖示1】

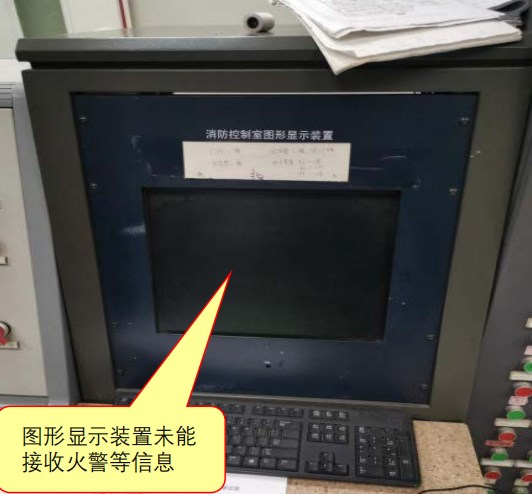

2）圖形顯示裝置不能接收火災報警控制器、消防聯動控制器、電氣火災監控器、可燃氣體報警控制器等相關信息?！緢D示2】
圖示1
圖示2
2．原因分析
1）設計單位或施工單位疏忽，消防控制室未設置圖形顯示裝置；
2）部分系統設備因與火災自動報警系統通信不兼容，或調試忽略了相關信息的傳輸設置導致圖形顯示裝置不能接收火災報警控制器、消防聯動控制器、電氣火災監控器、可燃氣體報警控制器等相關信息。
二、規范要求及正確做法
1．規范要求
☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第4.1.4條。【圖示3】
☆《火災自動報警系統設計規范》(GB 50116-2013)第6.9.2條。

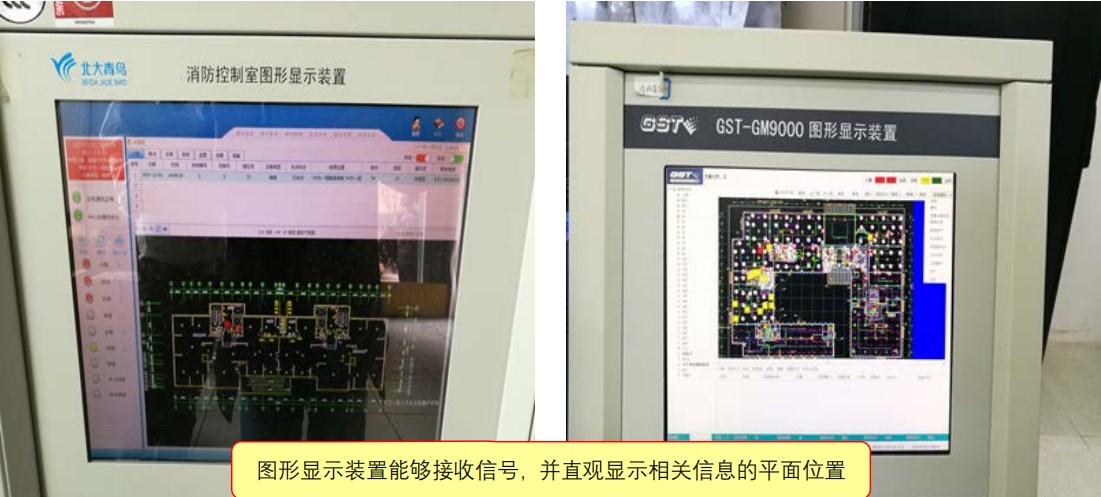

2．正確做法
圖示3
三、應對措施及防治指南
1．消防控制室圖形顯示裝置與火災報警控制器、消防聯動控制器、電氣火災監控器、可燃氣體報警控制器等消防設備之間，應采用專用線路連接；
2．消防控制室圖形顯示裝置顯示的信息應與控制器的顯示信息一致。
來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
《火災自動報警系統施工及驗收標準》(GB 50166-2019)
第4.1.4條 消防控制室圖形顯示裝置的消防設備運行狀態顯示功能應符合下列規定：
1消防控制室圖形顯示裝置應接收并顯示火災報警控制器發送的火災報警信息、故障信息、隔離信息、屏蔽信息和監管信息；
2消防控制室圖形顯示裝置應接收并顯示消防聯動控制器發送的聯動控制信息、受控設備的動作反饋信息；
3消防控制室圖形顯示裝置顯示的信息應與控制器的顯示信息一致。
《火災自動報警系統設計規范》(GB 50116-2013)
第6.9.2條 消防控制室圖形顯示裝置與火災報警控制器、消防聯動控制器、電氣火災監控器、可燃氣體報警控制器等消防設備之間，應采用專用線路連接。
