一、問題描述及原因分析

1．問題描述

1）在有梁的頂棚上設置點型火災探測器時，未考慮梁的影響因素；

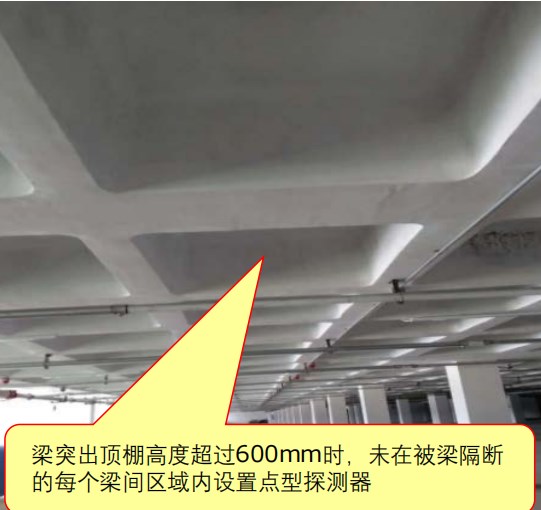

2）當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域未設置點型探測器?！緢D示1】

圖示1

2．原因分析

1）設計時電氣專業與建筑、結構等專業未進行溝通、提供資料不充分、不及時；

2）火災報警系統設計時只考慮了點型探測器保護半徑和面積，沒考慮建筑結構對探測器影響；

3）設計單位沒有做好圖紙會審或技術交底，施工時發現問題未能及時反饋給設計做出變更。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第6.2.3條?！緢D示2】

2．正確做法

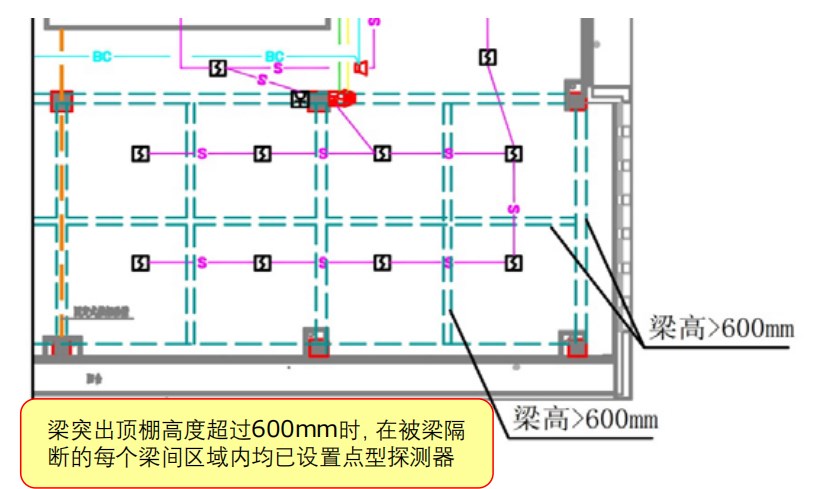

圖示2

三、應對措施及防治指南

1．設計過程中各專業一定要充分溝通，確保資料提供及時、完整；

2．項目實施過程中參建各方要做好圖紙會審、技術交底工作，發現問題及時解決；

3．由于梁對煙的蔓延會產生阻礙，因而使探測器的保護面積受到梁的影響。如果梁間區域（指高度在200mm至600mm之間的梁所包圍的區域）的面積較小，梁對熱氣流（或煙氣流）形成障礙，并吸收一部分熱量，那么探測器的保護面積必然下降。當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域應至少設置一只探測器。

 來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第6.2.3條 在有梁的頂棚上設置點型感煙火災探測器、感溫火災探測器時，應符合下列規定：

1當梁突出頂棚的高度小于200mm時，可不計梁對探測器保護面積的影響。

2當梁突出頂棚的高度為200mm～600mm時，應按本規范附錄F、附錄G確定梁對探測器保護面積的影響和一只探測器能夠保護的梁間區域的數量。

3當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域應至少設置一只探測器。

4當被梁隔斷的區域面積超過一只探測器的保護面積時，被隔斷的區域應按本規范第6.2.2條第4款規定計算探測器的設置數量。

5當梁間凈距小于1m時，可不計梁對探測器保護面積的影響。
