自動噴水滅火系統設計參數要求

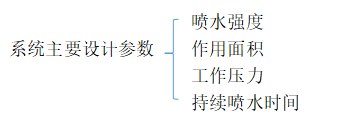

一、設計參數
二、設置場所的危險等級

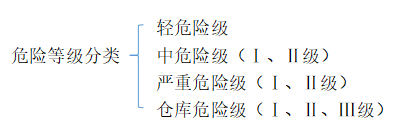

自動噴水滅火系統設置場所的火災危險等級共分為4類8級。

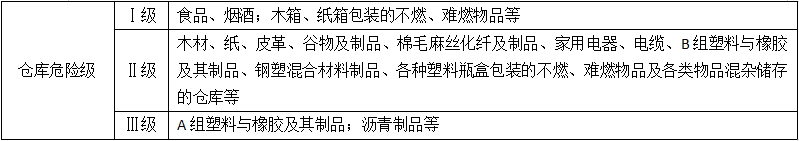

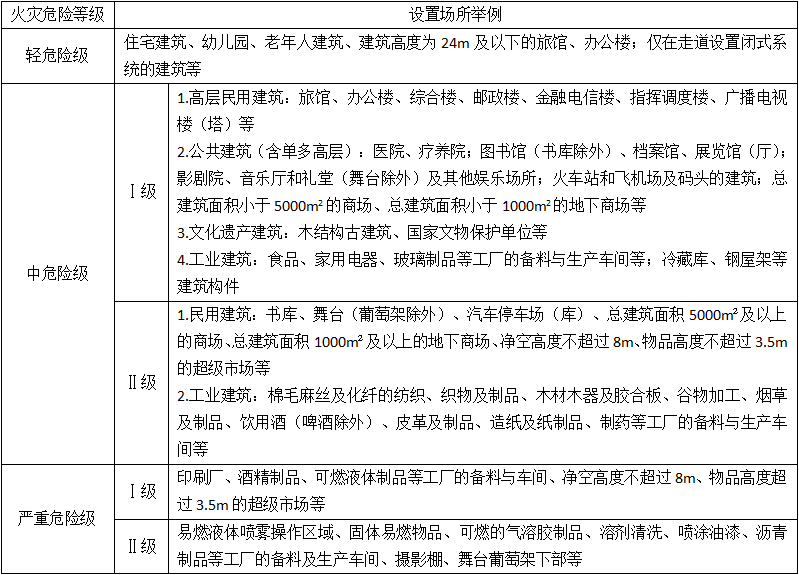

設置場所的火災危險等級舉例
三、系統設計基本參數
噴水強度：單位是L/（min·m²），單位時間內單位面積上接收到的水量。
在自噴系統保護的區域內，無論哪個地方發生火災，系統啟動后，都要保證該區域噴水強度的要求。這是自噴設計中要保證的一個最基本的硬性的指標。不同危險等級的場所，應匹配相應的噴水強度。
作用面積：一次火災中系統按噴水強度保護的最大面積，單位為m²。
對不同危險等級的場所，火勢發展蔓延的速率也不一樣，因此，有必要在保證一定安全裕度的情況下確定一個保護面積，火災的蔓延不會超出該保護面積，并且在該保護面積內，噴頭按照開放的數量和噴水強度噴水就可以撲滅本起火災。
事實是在保證噴水強度的情況下，在比較小的范圍內，自噴系統就能有效地控火滅火。
（一）民用建筑和工業廠房的系統設計基本參數
1.民用建筑和廠房采用濕式系統時的設計基本參數不應低于下表規定。
注：系統水力計算最不利點處噴頭的工作壓力應大于或等于0.05MPa。
2.設計參數的調整
（1）干式系統和預作用系統的設計要求應符合下列規定：
1）噴水強度應按上表的規定值確定。
2）干式系統作用面積應按上表規定值的1.3倍確定。
3）當系統采用僅由火災自動報警系統直接控制預作用裝置時，系統的作用面積應按上表的規定值確定。
4）當系統采用由火災自動報警系統和充氣管道上設置的壓力開關控制預作用裝置時，系統的作用面積應按上表規定值的1.3倍確定。
?。?）雨淋系統的設計要求應符合下列規定：雨淋系統的噴水強度和作用面積應按上表的規定值確定，且每個雨淋報警閥控制的噴水面積不宜大于上表中的作用面積。
?。?）僅在走道設置灑水噴頭的閉式系統，其作用面積應按最大疏散距離所對應的走道面積確定。
?。?）裝設網格、柵板類通透性吊頂?shù)膱鏊到y(tǒng)的噴水強度應按上表規定值的1.3倍確定。

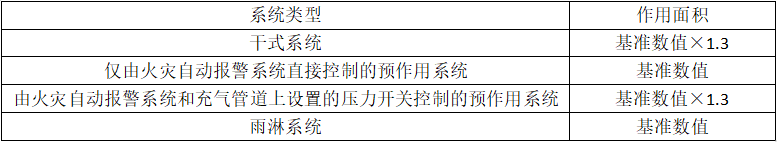

設計參數調整匯總

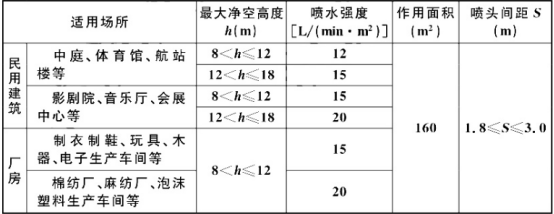

3.民用建筑和廠房高大空間場所采用濕式系統的設計基本參數不應低于下表規定。
注：1.表中未列入的場所，應根據本表規定場所的火災危險性類比確定。
2.當民用建筑高大空間場所的最大凈空高度為12m＜h≤18m時，應采用非倉庫型特殊響應噴頭。
3.最大凈空高度超過8m的超級市場采用濕式系統的設計基本參數應按倉庫的規定執行。
4.除特殊規定外，自動噴水滅火系統的持續噴水時間應按火災延續時間不小于1h確定。
（二）倉庫的系統設計基本參數
?。?）倉庫的系統設計基本參數根據不同的設置場所危險等級、儲物類別、儲物方式、最大凈空高度、最大儲物高度、使用的噴頭類型，分別給出了不同的設計參數，內容繁雜，數量眾多，不是考試的命題方向，因此，此部分內容簡單了解即可。
?。?）倉庫的儲物形式
1）堆垛、托盤
2）（單、雙、多）排貨架
（三）局部應用系統設計基本參數
室內最大凈空高度不超過8m、保護區域總建筑面積不超過1000m²及火災等級為輕危險級或中危險級Ⅰ級場所的民用建筑可采用局部應用系統，局部應用系統為濕式系統，并應采用快速響應灑水噴頭，持續噴水時間不應低于0.5h。噴頭的選型、布置和作用面積（按開放噴頭數確定）應符合下列要求。
?。?）采用標準覆蓋面積灑水噴頭的系統
噴頭的布置應符合輕危險級或中危險級Ⅰ級場所的有關規定，作用面積內開放的噴頭數量應符合下表規定。

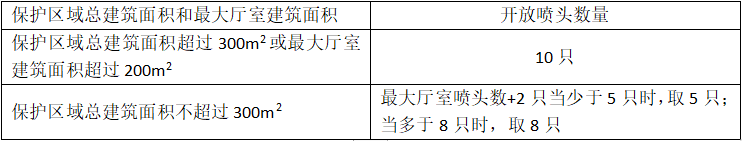

采用標準覆蓋面積灑水噴頭時作用面積內開放噴頭數量
（2）采用擴大覆蓋面積灑水噴頭的系統
噴頭應采用正方形布置，其布置間距應按照直立型、下垂型擴大覆蓋面積灑水噴頭的布置間距要求，且不應小于2.4m，作用面積應按開放噴頭數量不少于6只確定。
（四）水幕系統設計基本參數
注：1.防護冷卻水幕的噴水點高度每增加1m，噴水強度應增加0.1L/（s·m），但超過9m時噴水強度仍采用1.0L/（s·m）。
2.用于防護冷卻時，應大于或等于設計所需防火冷卻時間。
3.用于防火分隔時，應大于或等于防火分隔處的設計耐火時間。
（五）防護冷卻系統設計要求
當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：
（1）噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭。
?。?）噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）。
?。?）噴頭的設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合相應的規定。
?。?）用于防護冷卻時，應大于或等于設計所需防火冷卻時間。
