高壓細水霧滅火系統在準工作狀況下，從泵組出口至分區控制閥的管網內（閉式濕式系統從泵組出口至噴頭的管網）維持一定壓力。當壓力低于穩壓泵的設定啟動壓力10bar時，穩壓泵啟動，使系統管網維持在穩定壓力10-12bar。

發生火災時，開式系統或閉式預作用系統區域控制閥被火災探測報警系統聯動打開,閉式濕式或閉式預作用系統閉式噴頭玻璃球破裂，管網壓力開始降低，其壓力低于穩壓泵的設定啟動壓力10bar時穩壓泵啟動，穩壓泵運行時間超過10s（可調）后壓力仍達不到12bar時，主泵啟動同時穩壓泵停止運行，細水霧噴頭噴放滅火。

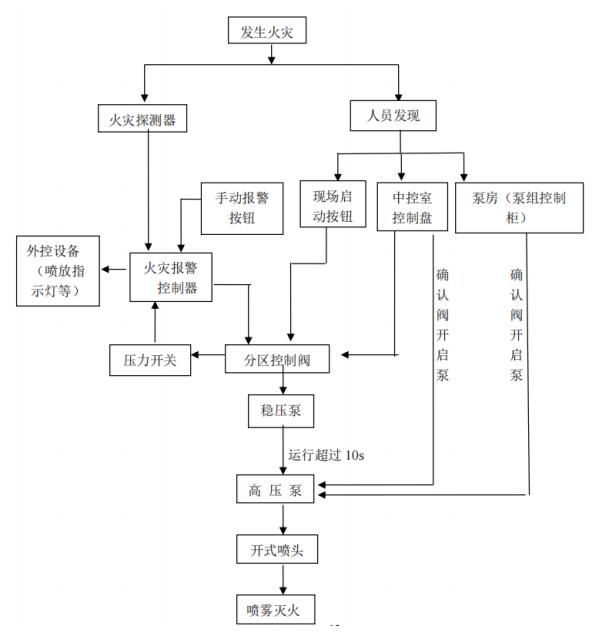

開式高壓細水霧滅火系統工作流程圖：

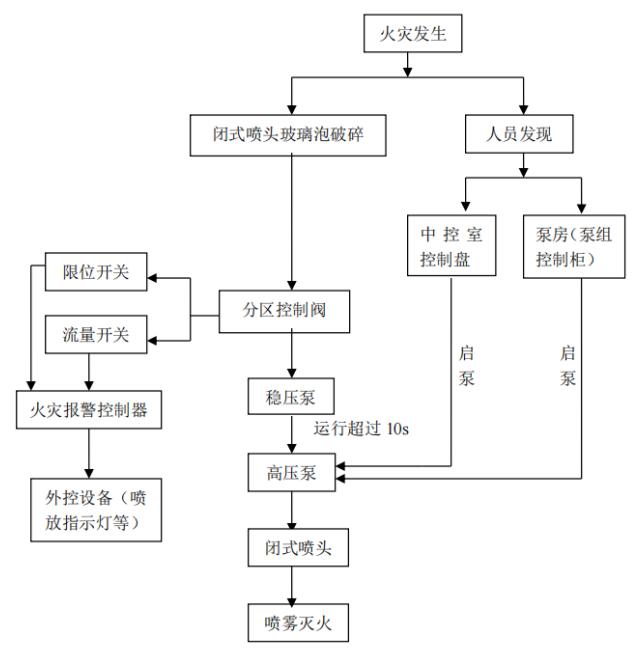

閉式濕式高壓細水霧滅火系統工作流程圖：

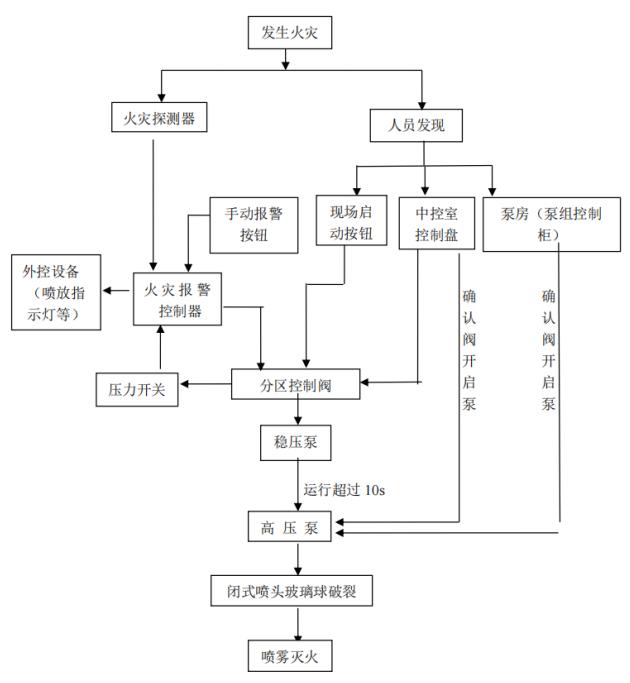

閉式預作用高壓細水霧滅火系統工作流程圖：
