一、問題描述及原因分析

1．問題描述

1）系統總線上未設置短路隔離器；

2）短路隔離器保護的設備的總數超過32點；

3）樹形結構系統的總線短路隔離器未并聯接于報警總線上。

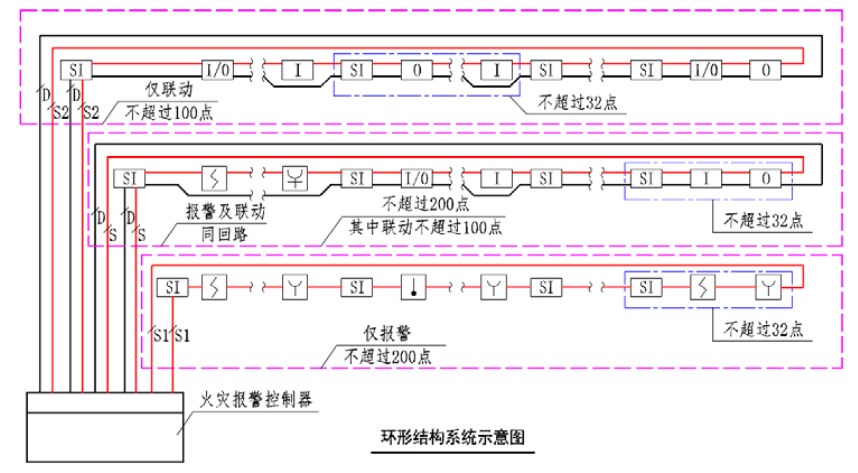

圖示1

2．原因分析

1）施工人員對規范理解不夠或為了降低成本，未嚴格按圖施工，導致短路隔離器保護的設備總數超過規范要求；

2）因預埋管子不通、施工過程局部變更等原因，施工人員擅自調整回路設備接線；

3）系統正常運行時，短路隔離器不發揮作用，且設備多數處于隱蔽工程內，現場監督、檢查、驗收人員容易對其忽略。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第3.1.6條?！緢D示1】【圖示2】【圖示3】

2．正確做法

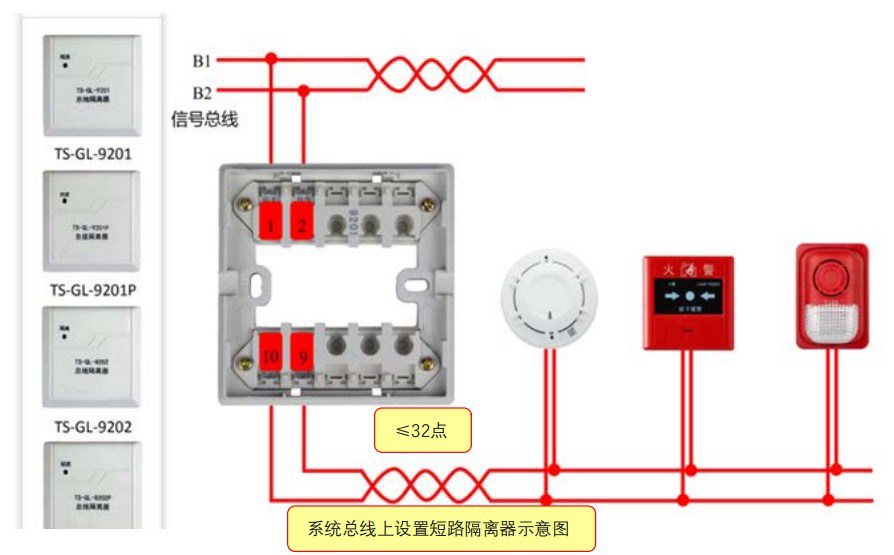

圖示2

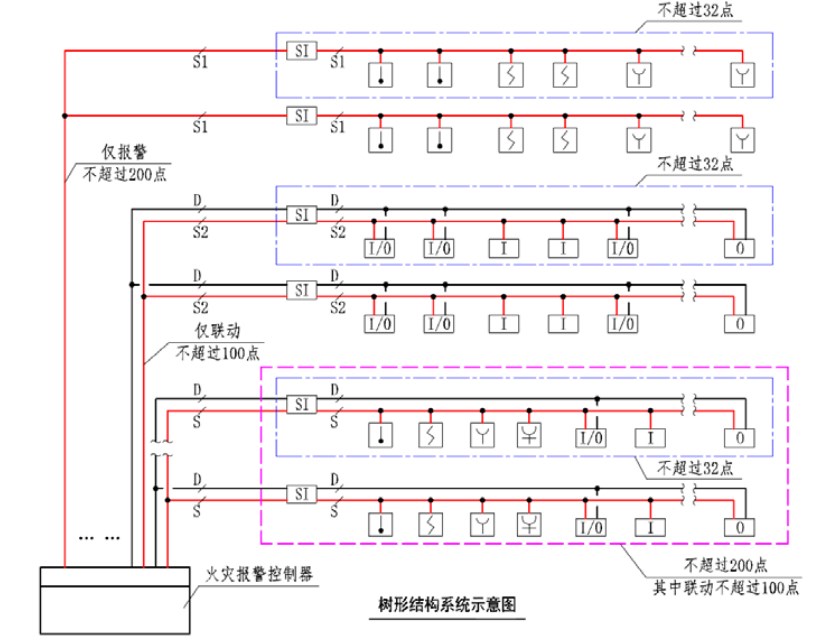

圖示3

三、應對措施及防治指南

1．施工人員應加強規范學習，嚴格按設計圖紙施工；施工、調試過程中做好監督、檢查工作；

2．當施工過程中出現變更時，應由原設計單位出具設計變更，確保每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點；在系統總線穿越防火分區時，在穿越處設置總線短路隔離器。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第3.1.6條 系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。
