一、問題描述及原因分析

1．問題描述

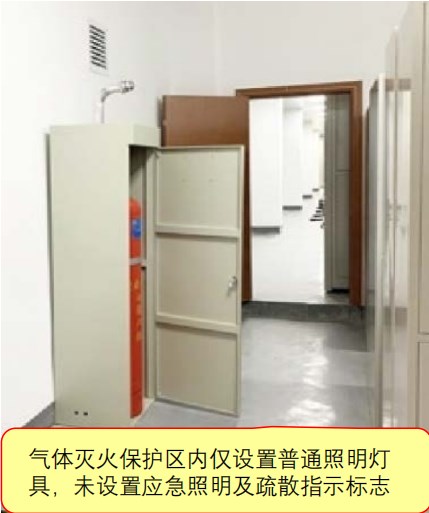

1）氣體防護區內的疏散通道及出口，未設置應急照明與疏散指示標志；【圖示1】

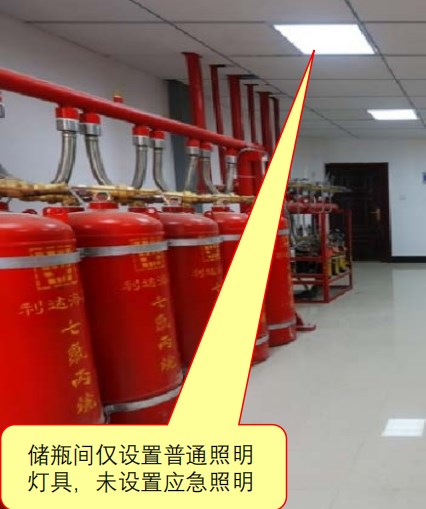

2）儲瓶間內未設置應急照明；【圖示2】

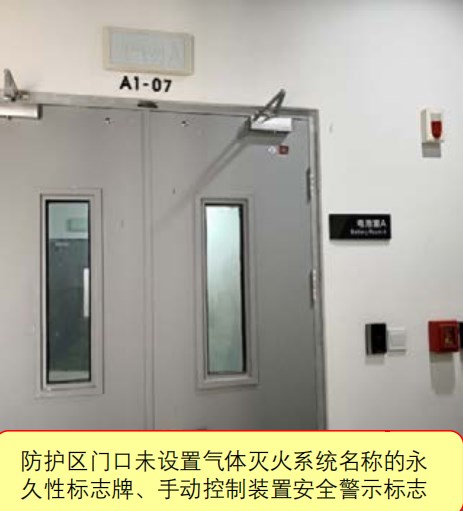

3）防護區門口未設置氣體滅火系統名稱的永久性標志牌；【圖示3】

4）氣體滅火控制器、手動啟動/停止按鈕、手動與自動控制轉換裝置等可執行手動控制操作的部位，未設置防止誤操作的安全警示標志；

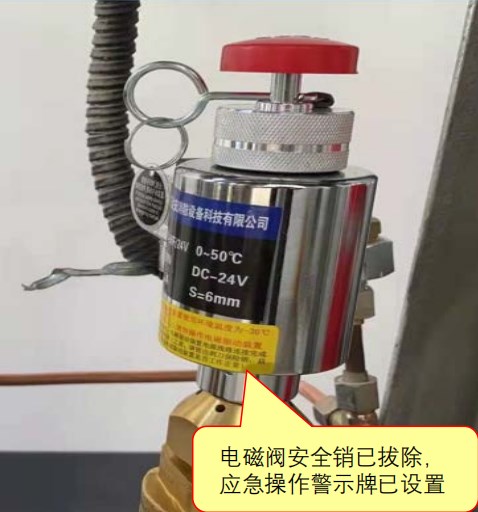

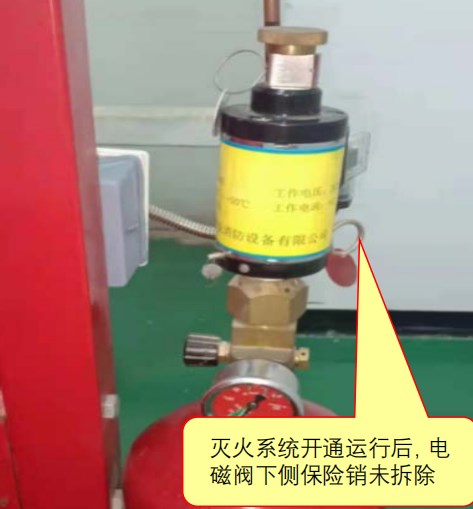

5）滅火系統調試合格正式開通后，驅動氣瓶電磁閥保險銷未拆除，將導致滅火系統無法正常啟動；【圖示4】

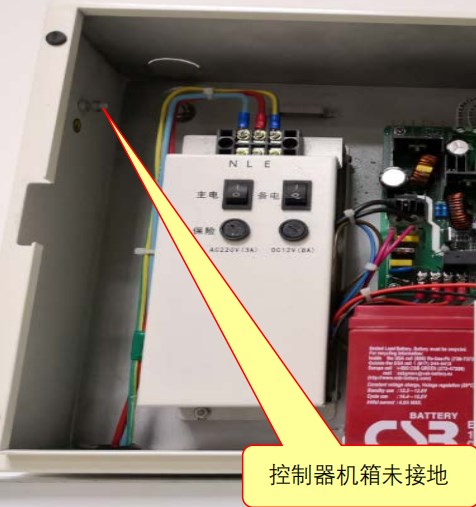

6）氣體滅火控制器或壁掛消防電源裝置等設備未進行保護接地?！緢D示5】

圖示1

圖示2

圖示3

圖示4

圖示5

2．原因分析

1）設計圖紙未做詳細說明或漏項；

2）施工單位未按設計圖紙和規范要求進行施工。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第6.0.2條【圖示6】【圖示7】、第6.0.5條【圖示8】、第6.0.9條【圖示7】【圖示9】。

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第7.2.3條。

☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第3.3.5條、第3.4.1條、第3.4.2條【圖示10】。

2．正確做法

圖示6

圖示7

圖示8

圖示9

圖示10

三、應對措施及防治指南

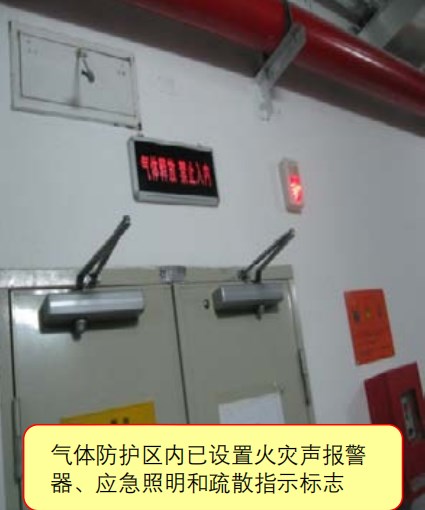

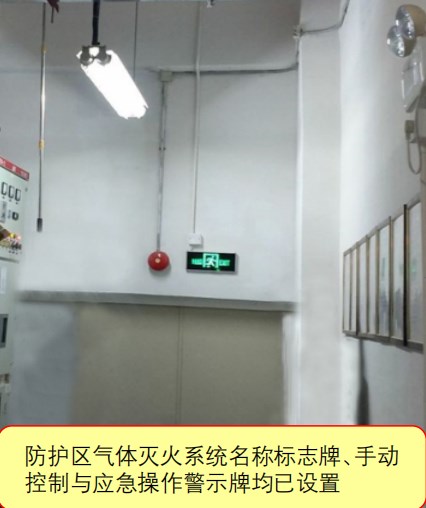

1．防護區內的疏散通道及出口，應設應急照明與疏散指示標志。防護區內應設火災聲報警器，必要時，可增設閃光報警器。防護區的入口處應設火災聲、光報警器和滅火劑噴放指示燈，以及防護區采用的相應氣體滅火系統的永久性標志牌；

2．儲瓶間的門應向外開啟，儲瓶間內應設應急照明；

3．滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施；

4．交流供電和36V以上直流供電的消防用電設備的金屬外殼應有接地保護，其接地線應與電氣保護接地干線（PE）相連接。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第6.0.2條 防護區內的疏散通道及出口，應設應急照明與疏散指示標志。防護區內應設火災聲報警器，必要時，可增設閃光報警器。防護區的入口處應設火災聲、光報警器和滅火劑噴放指示燈，以及防護區采用的相應氣體滅火系統的永久性標志牌。滅火劑噴放指示燈信號，應保持到防護區通風換氣后，以手動方式解除。

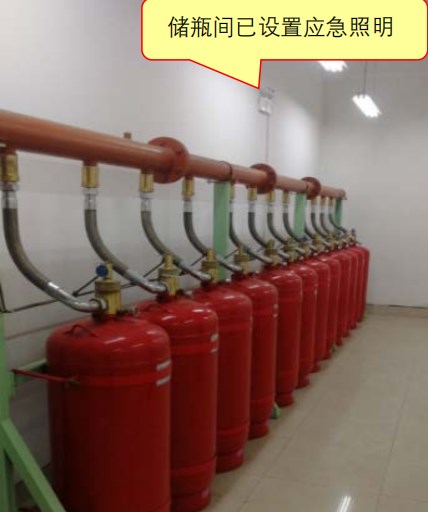

第6.0.5條 儲瓶間的門應向外開啟，儲瓶間內應設應急照明；儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外。

第6.0.9條 滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施。

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第7.2.3條 儲存裝置間的位置、通道、耐火等級、應急照明裝置、火災報警控制裝置及地下儲存裝置間機械排風裝置應符合設計要求。

檢查數量：全數檢查。

檢查方法：觀察檢查、功能檢查。

《火災自動報警系統施工及驗收標準》(GB 50166-2019)

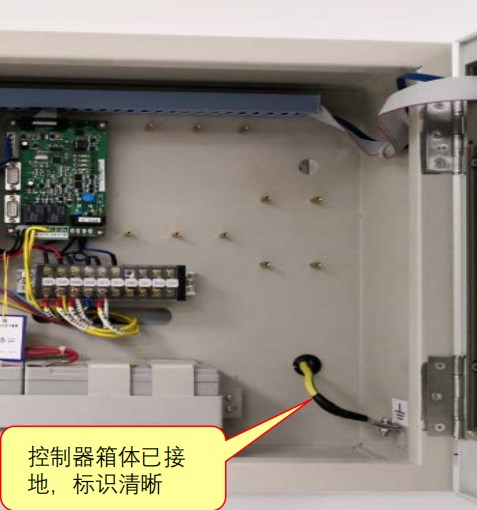

第3.3.5條 控制與顯示類設備的接地應牢固，并應設置明顯的永久性標識。

第3.4.1條 系統接地及專用接地線的安裝應滿足設計要求。

第3.4.2條 交流供電和36V以上直流供電的消防用電設備的金屬外殼應有接地保護，其接地線應與電氣保護接地干線（PE）相連接。
