開式高壓細水霧系統圖和工作原理圖
開式高壓細水霧滅火系統有自動控制、手動控制、應急操作這三種控制方式。
自動控制方式是高壓細水霧滅火系統的火災探測、報警部分與供水設備、電磁閥等部件自動聯鎖操作，有火災報警信號輸入或者本分區接受到控制中心的聯動啟動控制信號時，控制器自動啟動本分區的設備；
手動控制方式一種是人為遠距離操縱供水設備、電磁閥等部件自動聯鎖操作，手動控制裝置一般設在消防控制中心；
機械應急啟動是在火災報警系統失效的情況下可手動操作分區控制閥箱內的啟動手柄打開分區控制閥進行滅火。

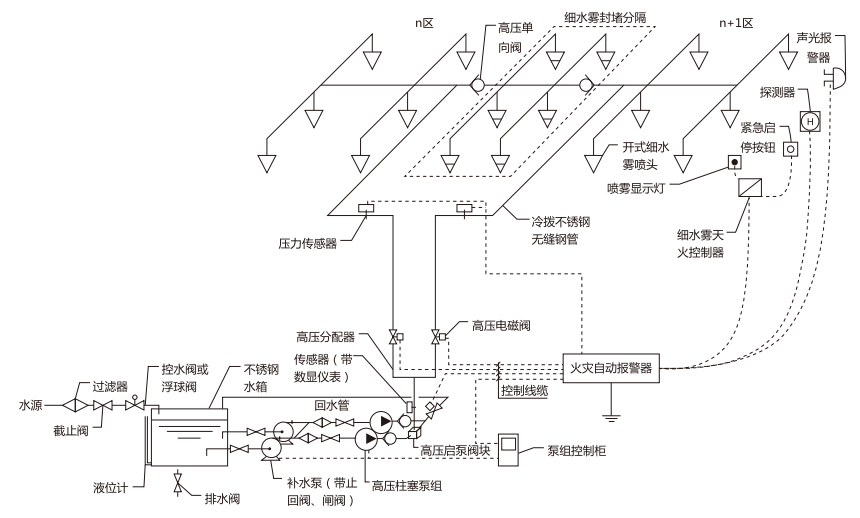

開式高壓細水霧系統示意圖：
開式高壓細水霧分區設計示意圖

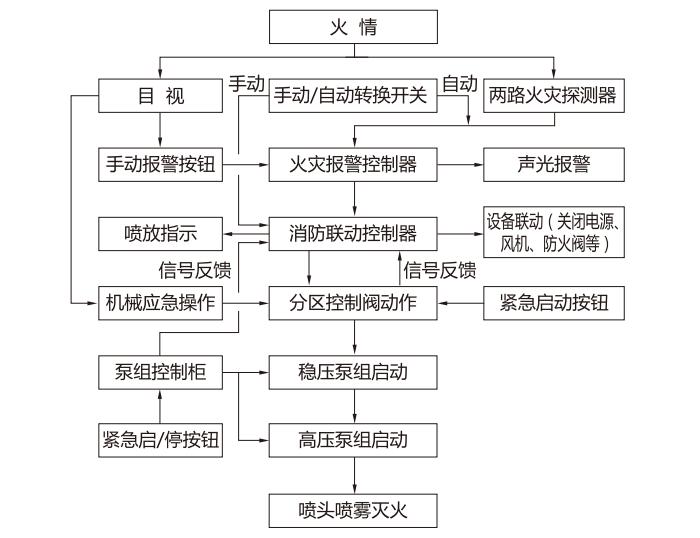

開式高壓細水霧工作原理圖：
