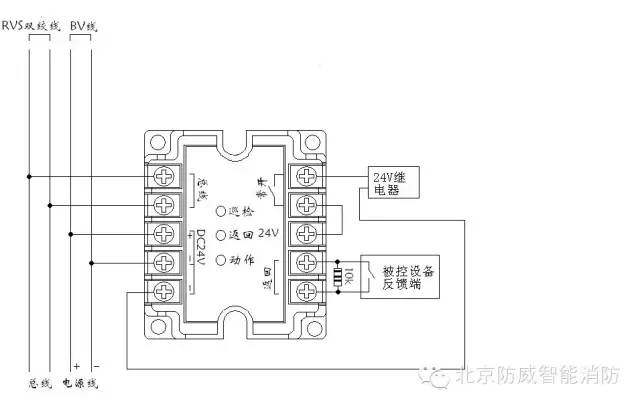

防威消防輸入/輸出模塊、主機及擴展多線控制單元的輸出部分，只能用于控制被控對象是直流、電壓等級在12V～48V的低壓裝置，不可直接控制交流220V或以上的高壓設備。控制交流220V或以上的高壓設備時，必須加裝直流24V中間繼電器。輸入/輸出模塊、主機及擴展多線控制單元的輸出部分為實現輸出線斷線檢測功能，無源節點需要有1毫安左右的電流通過，外部設備（如卷簾門控制箱等）如需要提供純無源接點輸出時，必須擴展24V中間繼電器。（如圖）

設備要求的反饋（應答）信號必須是無源常開接點信號，任何帶電的反饋信號都可能對模塊或（和）火災報警控制器造成損壞。被控設備有啟動自鎖（啟動信號取消后設備照常動作，一般為水泵、風機等大功率設備）功能時，為實現單點啟動和停止，節約聯動報警總線上的編碼地址，每路輸出必須擴展一只啟停轉換模塊。該模塊可安裝在設備控制箱內。啟停轉換模塊與輸入/輸出模塊聯用也可用于這類帶自鎖設備的控制。該啟停轉換模塊輸出2路直流24V脈沖信號，2路電源輸出共用24V負極，可分別控制現場設備接口箱中的啟動/停止繼電器。

當需要實現2路同時啟動/反饋方式時，需要：對每路啟動信號加24V中間繼電器進行隔離，反饋信號也需要加24V中間繼電器進行擴展及隔離。

與現場其它非常規設備的配接方案可聯系溝通后進行最終確認。
