一、問題描述及原因分析

1．問題描述

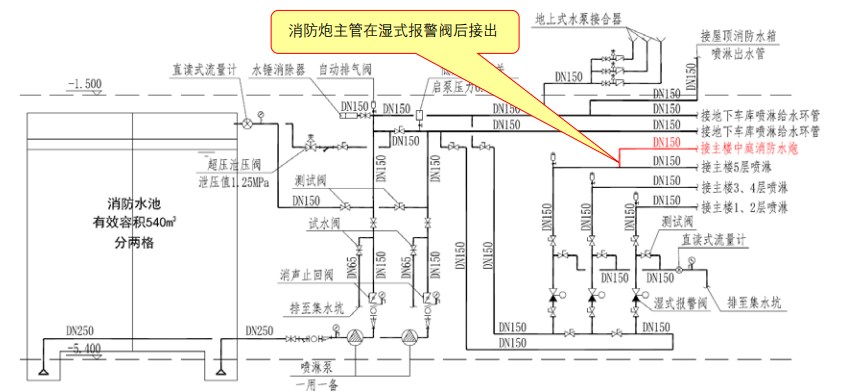

消防炮滅火系統與濕式噴淋系統共用噴淋泵時，消防炮主管在濕式報警閥后接出?！緢D示1】

圖示1

2．原因分析

1）設計圖紙有誤，導致施工單位安裝錯誤；

2）施工單位為節省管道施工工程量，擅自修改消防炮滅火系統給水方式。

二、規范要求及正確做法

1．規范要求

☆《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)第4.5.3條第3款?！緢D示2】

2．正確做法

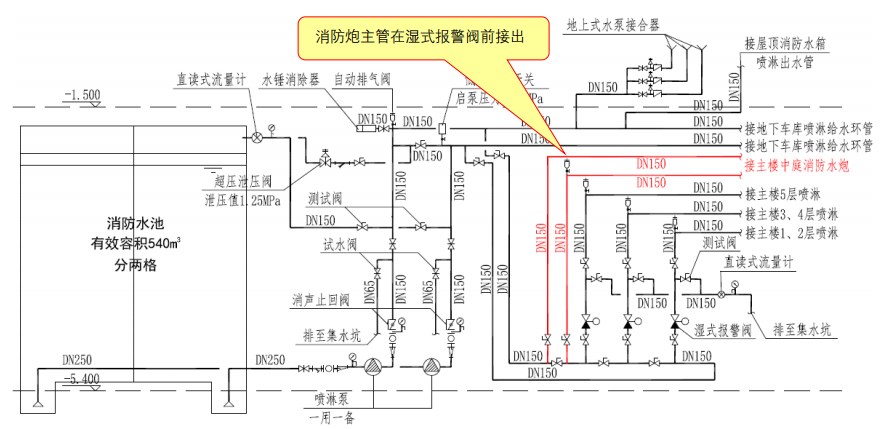

圖示2

三、應對措施及防治指南

1．施工圖設計時，若需要消防炮滅火系統和自動噴水滅火系統合用消防水泵時，應按規范要求，從噴淋濕式報警閥組前的噴淋給水主干管上接出消防水源；

2．施工單位應嚴格按照規范和施工圖要求，進行消防炮給水管路的施工。若發現施工圖給水方式不符合要求，應及時向設計單位提出設計變更要求。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)

第4.5.3條 當噴射型自動射流滅火系統或噴灑型自動射流滅火系統與自動噴水滅火系統共用消防水泵及供水管網時，應符合下列規定：

第3款 兩個系統應能正常運行，互不影響。
