一、問題描述及原因分析

1．問題描述

消防炮滅火裝置配水支管上未設置控制閥，或設置的控制閥不具備信號反饋功能。【圖示1】【圖示2】

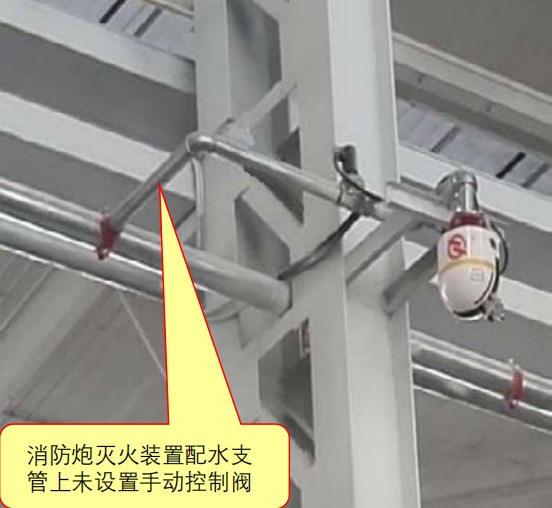

圖示1

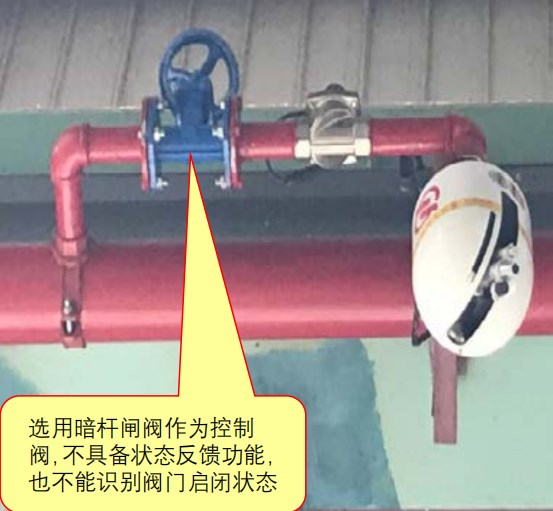

圖示2

2．原因分析

1）施工圖中控制閥設計漏項，導致施工單位漏裝；

2）施工圖中未提出控制閥的信號反饋功能要求，導致施工單位錯裝；

3）施工單位不熟悉規范要求，未按設計要求選型，擅自改為普通手動控制閥。

二、規范要求及正確做法

1．規范要求

☆《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)第4.4.3條、第4.4.4條?！緢D示3】

2．正確做法

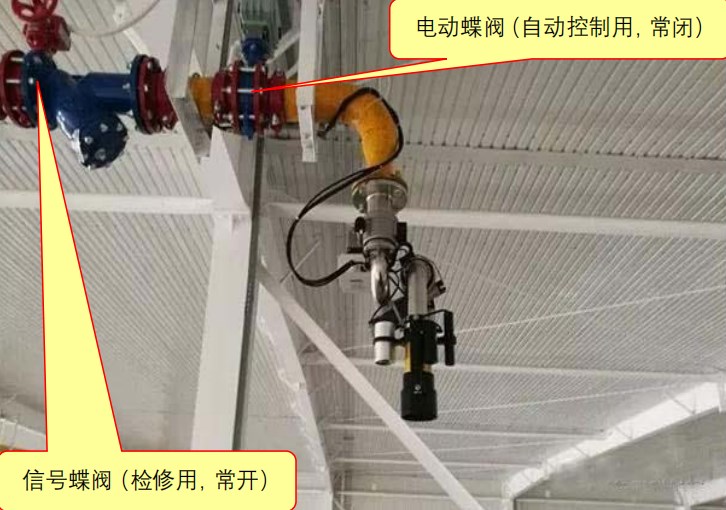

圖示3

三、應對措施及防治指南

1．施工圖設計時應嚴格按照規范要求，在每臺自動消防炮或噴射型自動射流滅火裝置的供水支管上設置自動控制閥和具有信號反饋的手動控制閥，自動控制閥應設置在靠近滅火裝置進口的部位；

2．施工單位應嚴格按照施工圖要求配置相應的控制閥門，并將信號閥、自動控制閥的啟、閉信號通過監視模塊上傳至消防控制室火災報警聯動控制主機上。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)

第4.4.3條 每臺自動消防炮或噴射型自動射流滅火裝置、每組噴灑型自動射流滅火裝置的供水支管上應設置自動控制閥和具有信號反饋的手動控制閥，自動控制閥應設置在靠近滅火裝置進口的部位。

第4.4.4條 信號閥、自動控制閥的啟、閉信號應傳至消防控制室。
