消防炮滅火裝置支、吊架如何設置符合規范要求？
一、問題描述及原因分析
1．問題描述
消防炮滅火裝置支、吊架設置不當或無支吊架，造成安裝不牢固，噴水時出現劇烈晃動，影響射流定位準確度，甚至還會造成管道接口松動，影響管道密封性和連接強度?！緢D示1】【圖示2】

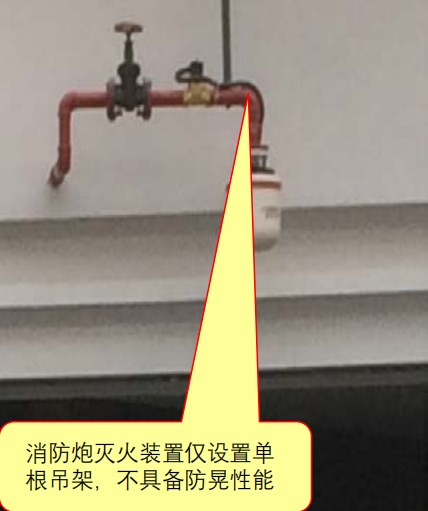

圖示1

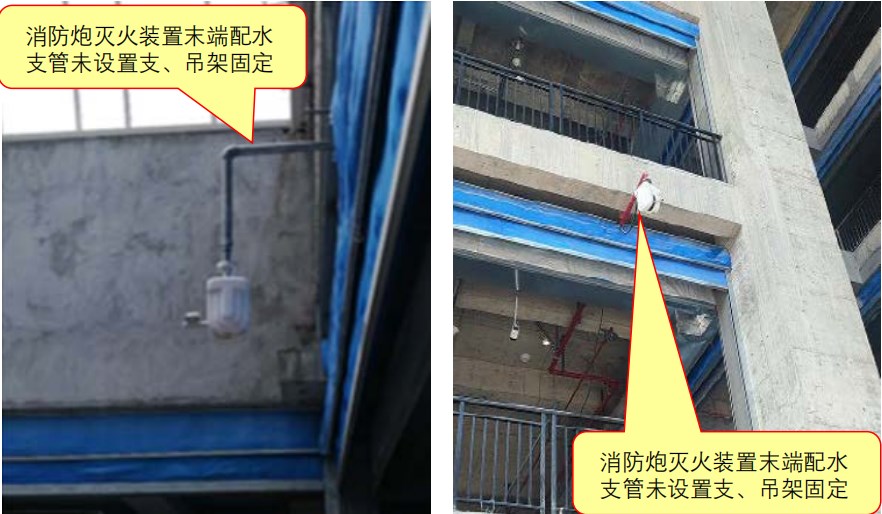

圖示2
2．原因分析
1）施工單位對消防炮滅火裝置的安裝要求不了解，按自動噴水滅火系統管道支、吊架安裝要求固定消防炮滅火裝置末端配水管路；
2）消防炮滅火裝置安裝位置不合理，導致消防炮滅火裝置及其配水支管與建筑結構件之間距離偏遠，支、吊架無法安裝。
二、規范要求及正確做法
1．規范要求
☆《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)第4.3.3條第2款?！緢D示3】
2．正確做法

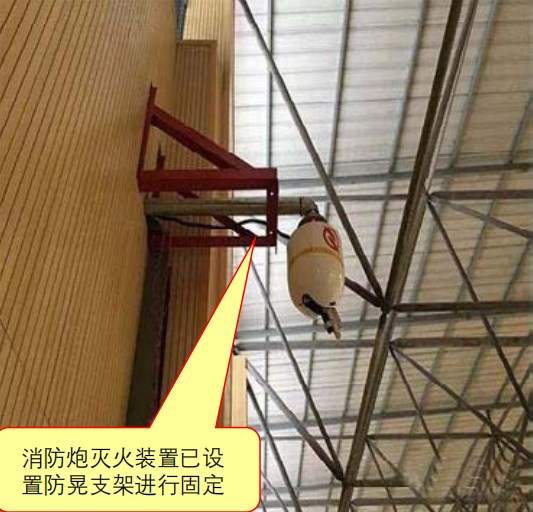

圖示3
三、應對措施及防治指南
1．滅火裝置工作時，會產生一定的振動和后坐力，特別是消防炮的后坐力比較大。為了避免滅火裝置工作時對管道和建筑物產生破壞，需要采取可靠的固定措施；
2．消防炮滅火系統安裝前，施工單位應對滅火裝置的安裝位置、支、吊架安裝方式進行深化設計，確保支、吊架強度和防晃性能完全滿足滅火裝置工作時的穩定性要求。
來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)
第4.3.3條 滅火裝置安裝的設計應符合下列規定：
第2款 固定支架或安裝平臺應能滿足滅火裝置的噴射、噴灑反作用力要求，結構設計應能滿足滅火裝置正常使用的要求。
