一、問題描述及原因分析

1．問題描述

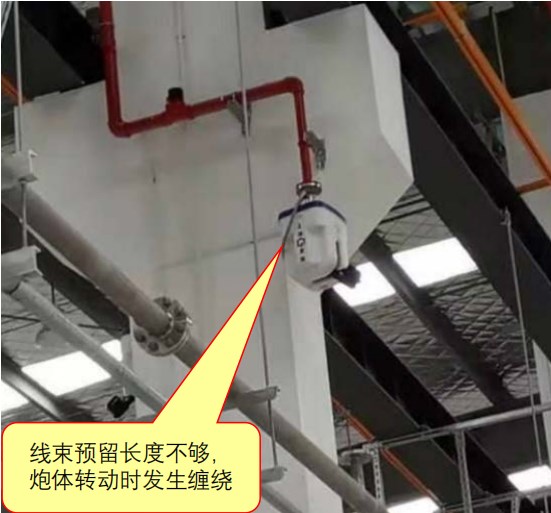

1）消防炮滅火裝置的線束長度預留余量不足并未合理綁扎牢固，造成消防炮在轉動過程中出現拉拽現象，無法保證炮體轉動自如，并會產生電纜接口松動、接觸不良的現象或線纜磨損破皮導致漏電的情況；【圖示1】

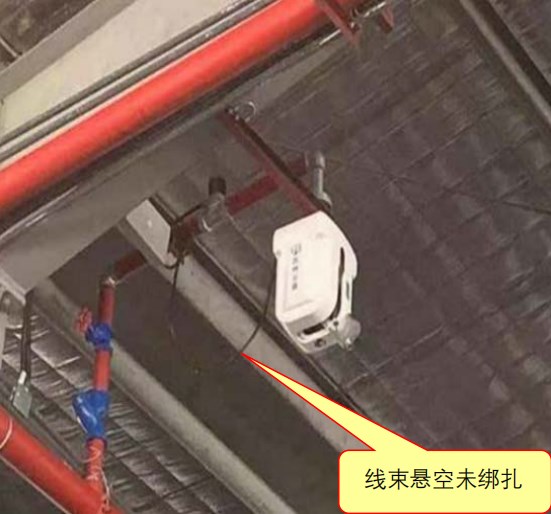

2）消防炮滅火裝置線束未綁扎牢固懸在空中，容易被移動物體勾斷，造成安全隱患?！緢D示2】

圖示1

圖示2

2．原因分析

施工單位對消防炮滅火裝置的安裝要求不熟悉，未按規范要求施工。

二、規范要求及正確做法

1．規范要求

☆《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)第4.3.1條第1款、第5.3.1條第4款、第5.3.2條第3款?！緢D示3】

2．正確做法

圖示3

圖示4

三、應對措施及防治指南

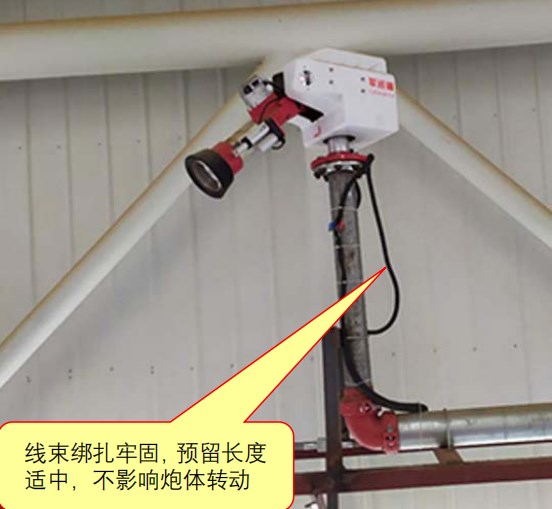

1．施工單位在消防炮滅火裝置安裝布線時，應根據俯仰和水平回轉角度要求預留足夠長度的線束，防止炮體轉動過程中出現拉拽現象；

2．施工單位在施工時，應做到線束配線整齊、固定牢固，且不得阻礙炮體回轉機構的運動。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)

第4.3.1條 滅火裝置應滿足相應使用環境和介質的防腐蝕要求，并應符合下列規定：

第1款 自動消防炮和噴射型自動射流滅火裝置的俯仰和水平回轉角度應滿足使用要求；

第5.3.1條 滅火裝置的安裝應符合下列規定：

第4款 應在管道試壓、沖洗合格后進行。

檢查數量：全數檢查。

檢查方法：現場檢查，檢驗施工記錄。

第5.3.2條 探測裝置的安裝應符合下列規定：

第3款 進入探測裝置的電纜或?qū)Ь€應配線整齊、固定牢固，電纜線芯和導線的端部均應標明編號。

檢查數量：全數檢查。

檢查方法：觀察檢查。
