一、問題描述及原因分析

1．問題描述

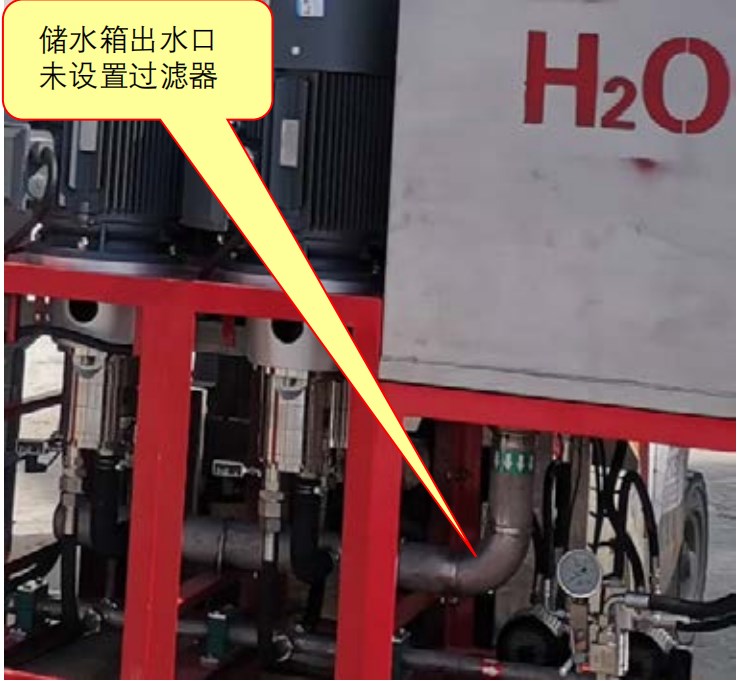

泵式細水霧儲水箱進水口、出水口或控制閥前過濾器設置位置錯誤或缺少，或過濾器材質、網孔孔徑不符合要求。【圖示1】

圖示1

2．原因分析

1）設計圖紙未明確細水霧儲水箱進水口、出水口或控制閥前過濾器的設置要求；

2）施工單位、設備制造商未按規范和設計要求，配置符合要求的過濾器。

二、規范要求及正確做法

1．規范要求

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.5.9條、第3.5.10條?！緢D示2】

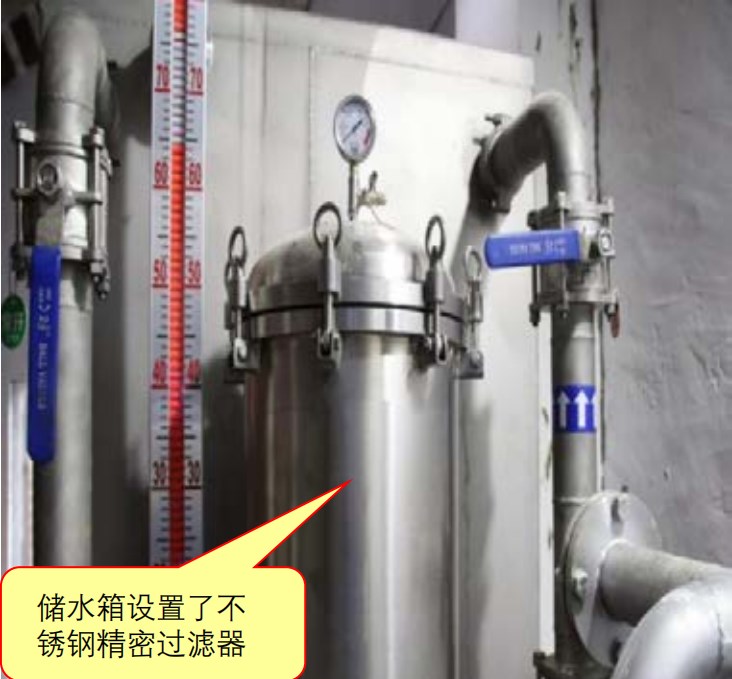

2．正確做法

圖示2

三、應對措施及防治指南

1．設計圖紙應明確細水霧泵組單元儲水箱、專用儲水箱進水口、出水口和控制閥前過濾器的設置要求，包括過濾器維護、更換和清洗方面的要求；

2．細水霧泵組單元上配套的過濾器，建議由設備制造商按照自身產品特點進行統一選型和供貨；

3．設備制造商應按照規范和設計要求，嚴格把控過濾器的材質、濾網孔徑和過流面積等性能參數，確保產品質量符合要求。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《細水霧滅火系統技術規范》(GB 50898-2013)

第3.5.9條 在儲水箱進水口處應設置過濾器，出水口或控制閥前應設置過濾器，過濾器的設置位置應便于維護、更換和清洗等。

第3.5.10條 過濾器應符合下列規定：

1 過濾器的材質應為不銹鋼、銅合金，或其他耐腐蝕性能不低于不銹鋼、銅合金的材料；

2 過濾器的網孔孔徑不應大于噴頭最小噴孔孔徑的80%。
