1、超8m的廠房只能用濕式嗎？或者說干式、預作用只適用于凈高不超8m的場所？

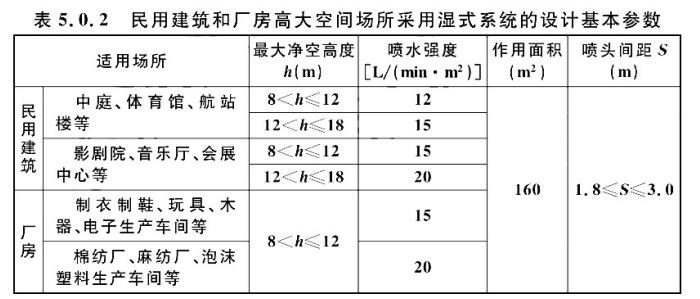

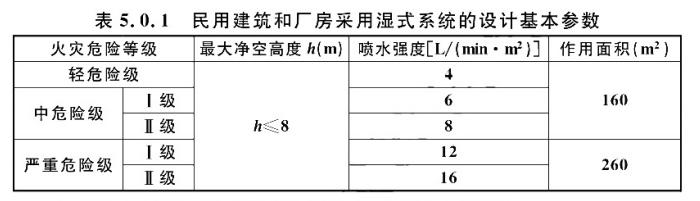

　　答：是的，表5.0.1、表5.0.2分別規定了h≤8m、8m＜h≤18m濕式系統的參數，《自動噴水滅火系統設計規范》GB 50084第5.0.10條、第5.0.11條規定干式系統、預作用系統的參數時引用了表5.0.1，未引用表5.0.2，故干式系統、預作用系統僅針對不超過8m的場所。

　　附：

　　注：系統最不利點處灑水噴頭的工作壓力不應低于0.05MPa。

　　注：1表中未列入的場所，應根據本表規定場所的火災危險性類比確定。

　　2當民用建筑高大空間場所的最大凈空高度為12m＜h≤18m時，應采用非倉庫型特殊應用噴頭。

2、每層不超規范規定作用面積的建筑，計算設計流量時可以按每層實際面積嗎？

　　答：如每層一個防火分區，可以按每層實際面積。

3、最大凈空高度超過8m的超級市場采用濕式系統的設計基本參數應按《自動噴水滅火系統設計規范》GB 50084第5.0.4條和第5.0.5條的規定執行，不可以采用特殊應用噴頭？

　　答：是的，根據《自動噴水滅火系統設計規范》GB 50084第5.0.3條規定，不可以采用規范第5.0.6條的特殊應用噴頭。

4、干式系統、預作用系統的充氣作用有什么不同？

　　答：1.干式系統可充氣，充氣作用是監測管網系統的嚴密性。預作用系統也充氣，單連鎖作用是監測管網系統的嚴密性，雙連鎖還有防誤充水作用，平時嚴禁管道誤充水的場所（比如冷庫）適合設雙連鎖預作用系統。

　　2.啟動方式不同，詳見《自動噴水滅火系統設計規范》GB 50084第4.1.3條。

　　附：

　　4.1.3 自動噴水滅火系統的設計原則應符合下列規定：

　　1 閉式灑水噴頭或啟動系統的火災探測器，應能有效探測初期火災；

　　2 濕式系統、干式系統應在開放一只灑水噴頭后自動啟動，預作用系統、雨淋系統和水幕系統應根據其類型由火災探測器、閉式灑水噴頭作為探測元件，報警后自動啟動；

　　3 作用面積內開放的灑水噴頭，應在規定時間內按設計選定的噴水強度持續噴水；

　　4 噴頭灑水時，應均勻分布，且不應受阻擋。

5、某個展廳項目設有自動噴水滅火系統，既有通透性吊頂（不小于70%），又是雙連鎖預作用系統，噴水強度、作用面積、流量如何確定？

　　答：按《自動噴水滅火系統設計規范》GB 50084第5.0.13條，通透性吊頂（不小于70%）場所的噴水強度按本規范規定值1.3倍。按第5.0.11條，由火災自動報警系統和充氣管道上設置的壓力開關控制預作用裝置時，作用面積按本規范規定值1.3倍。系統流量需要按第9.1.3條計算確定。

　　附：

　　9.1.3系統的設計流量，應按最不利點處作用面積內噴頭同時噴水的總流量確定，且應按下式計算：

　　式中：Q——系統設計流量（L/s）；

　　qi——最不利點處作用面積內各噴頭節點的流量（L/min）；

　　n——最不利點處作用面積內的灑水噴頭數。

6、《自動噴水滅火系統設計規范》GB 50084第5.0.4條、5.0.5條、5.0.6條設計參數均不同，如何選擇？

　　答：倉庫設計要了解火災危險等級、儲存方式、儲物高度、最大凈空高度、是否發泡等信息?！蹲詣訃娝疁缁鹣到y(tǒng)設計規范》GB 50084第5.0.4條適用于標準覆蓋面積灑水噴頭，第5.0.5條適用于早期抑制快速響應噴頭，第5.0.6條適用于倉庫型特殊應用噴頭。當倉庫不適用第5.0.5條、第5.0.6條的限定時，只能按照第5.0.4條確定設計參數，具體可參照《自動噴水滅火系統設計》圖集19S910。

7、如最大凈空高度或最大儲物高度超過《自動噴水滅火系統設計規范》GB 50084第5.0.5條的規定，除遵從《自動噴水滅火系統設計規范》GB 50084第5.0.8條的要求在貨架內置灑水噴頭外，倉庫頂板下布置的噴頭按哪條條文執行？

　　答：規范不推薦采用頂板下布置ESFR噴頭十貨架內置噴頭的布置方式，當在貨架內設噴頭時，頂板下布置的噴頭應按《自動噴水滅火系統設計規范》GB 50084第5.0.4條的規定執行。

8、機械車位自動噴水滅火系統設計流量、作用面積、噴水強度如何確定？

　　答：機械車庫應按《自動噴水滅火系統設計規范》GB 50084第5.0.1條確定作用面積及噴水強度，并按第9.1.3條計算頂板下及車架側噴頭的流量之和。

9、車架的側噴頭是否可以采用K=80、K=115水平邊墻型噴頭？噴頭最小工作壓力要多大?二層、三層車架的側噴頭數量如何計算？

　　答：1.可采用K=80水平邊墻型噴頭，噴頭最小工作壓力不小于0.20MPa；也可采用K=115水平邊墻型噴頭，噴頭最小工作壓力不小于0.10MPa。

　　2.側噴頭數量可按《自動噴水滅火系統設計規范》GB 50084第5.0.8條第4款計算，每層開放噴頭數8只，總數14只。

10、《自動噴水滅火系統設計規范》GB 50084第5.0.2條，凈空高度8m~12m的場所用什么噴頭？

　　答：采用K≥115噴頭或非倉庫特殊應用噴頭，詳《自動噴水滅火系統設計規范》GB 50084表6.1.1。

　　附：

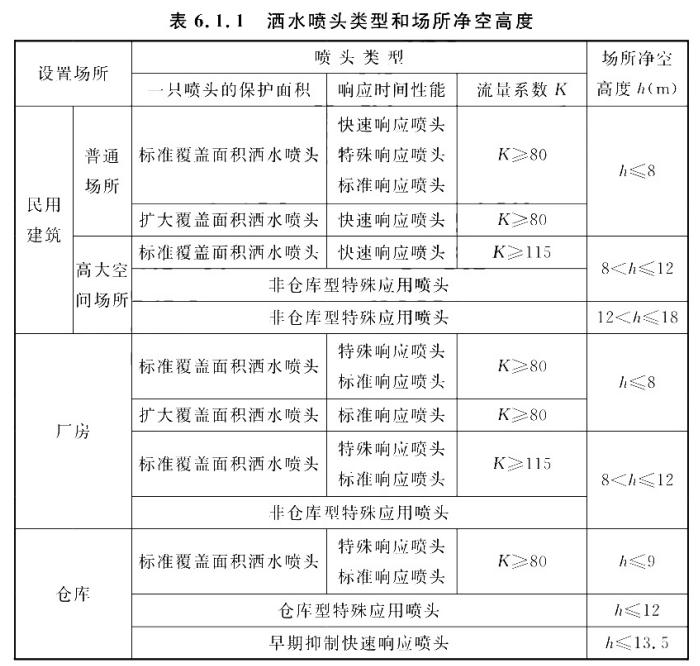

　　6.1.1設置閉式系統的場所，灑水噴頭類型和場所的最大凈空高度應符合表6.1.1的規定；僅用于保護室內鋼屋架等建筑構件的灑水噴頭和設置貨架內置灑水噴頭的場所，可不受此表規定的限制。

11、是否同一場所既可以采用普通噴頭，又可以采用擴大覆蓋面積噴頭，只要噴頭響應時間（RTI）相同即可？

　　答：是的。

12、《自動噴水滅火系統設計規范》GB 50084確定的噴水強度12、14、15、16、16.5、18、18.5、20.5、22、24.5、28.5、32.5、34.5是否與特定的噴頭相關？K=161、202、242、363的大流量噴頭如何選用？

　　答：噴頭按《自動噴水滅火系統設計規范》GB 50084第5.0.4條、第5.0.5條、第5.0.6條、第6.1.1條選用。

13、住宅設噴淋要采用家用噴頭嗎？

　　答：家用噴頭適用于住宅建筑和非住宅類居住建筑，是一種具有獨特的噴灑性能和布水特點的快速響應灑水噴頭，建議住宅、宿舍、公寓等建筑采用。

14、車庫4.0m~4.2m井字梁，可否設1個擴大覆蓋面積灑水噴頭？

　　答：可以。按照《自動噴水滅火系統設計規范》GB 50084第7.1.4條，直立型、下垂型擴大覆蓋面積灑水噴頭應采用正方形布置，其布置間距不應大于4.2m，且不應小于2.4m。

　　附：

　　7.1.4直立型、下垂型擴大覆蓋面積灑水噴頭應采用正方形布置，其布置間距不應大于表7.1.4的規定，且不應小于2.4m。

15、《自動噴水滅火系統設計規范》GB 50084第7.1.6條第4款規定，噴頭可不等距布置，在選用擴大覆蓋面積噴頭并保證噴水強度符合規定外，其長邊距離是否要滿足表7.1.4的規定？

　　答：《自動噴水滅火系統設計規范》GB 50084第7.1.4條明確要求，直立型、下垂型擴大覆蓋面積灑水噴頭應采用正方形布置，不等距布置時長邊、短邊均應符合表7.1.4的規定。

16、通透格柵的孔隙率小于70%，是否上下層均設噴頭？要設擋水板嗎？

　　答：如通透格柵吊頂內有可燃物，凈空大于800mm，要設上下層噴頭。通透格柵下層噴頭要設擋水板。

17、根據《自動噴水滅火系統設計規范》GB 50084第5.0.8條，貨架倉庫的最大凈空高度或最大儲物高度超過本規范第5.0.5條的規定時，應設貨架內置灑水噴頭，且貨架內置灑水噴頭上方的層間隔板應為實層板。

　　問：噴頭上方的層間間隔板無法為實層板時，可否在貨架內噴頭上方加集熱板，而層間隔板采用通透網格的形式？

　　答：否，應按規范設實層板。

18、防護冷卻水幕和防護冷卻系統均可用于冷卻防火卷簾和防火玻璃墻等防火分隔設施，在設計中如何選用？

　　答：1.按照《自動噴水滅火系統設計規范》GB 50084第5.0.14條、第5.0.15條，防護冷卻水幕為開式系統，不限制噴水點安裝高度。防護冷卻系統為閉式系統，噴頭設置高度不應超過8m，系統應獨立設置。

　　2.兩者設計流量計算方法不同，防護冷卻水幕設計流量計算見《自動噴水滅火系統設計規范》GB 50084第9.1.3條，防護冷卻系統設計流量計算見《自動噴水滅火系統設計規范》GB50084第9.1.4條。

19、保護玻璃的防護冷卻噴頭是否要考慮集熱？能否設集熱罩？

　　答：閉式噴頭要考慮集熱，噴頭安裝高度不超8m，噴頭與頂板距離按《自動噴水滅火系統設計規范》GB 50084第7.1.15條的要求。根據《自動噴水滅火系統設計規范》GB 50084第7.1.10條，僅在貨架和排管的孔洞、縫隙上方設擋水板，不應采用擋水板作為輔助噴頭啟動的方式。

20、報警閥可承受工作壓力是1.6MPa，根據《消防給水及消火栓系統技術規范》GB 50974第6.2.1條第3款，自動噴水滅火系統報警閥處的工作壓力大于1.6MPa或者噴頭處的工作壓力大于1.20MPa時，應分區供水，根據《自動噴水滅火系統設計規范》GB 50084，配水管道的工作壓力不應大于1.2MPa，那么報警閥后管道允許最大壓力是1.60MPa還是1.20MPa？

　　答：根據《自動噴水滅火系統設計規范》GB 50084第8.0.1條，噴淋配水管工作壓力不應大于1.2MPa，即報警閥后管道允許最大工作壓力不大于1.2MPa。

21、《自動噴水滅火系統設計規范》GB 50084規定“報警閥進出口的控制閥應采用信號閥”，報警閥前后均應設信號閥嗎？但根據國標圖集《自動噴水與水噴霧滅火設施安裝》04S206，噴淋系統濕式報警閥前有信號閥，閥后沒有。

　　答：根據《消防設施通用規范》GB 55036第4.0.7條、《自動噴水滅火系統設計規范》GB50084第6.2.7條，報警閥前后的控制閥應采用信號閥或具有確保閥位處于常開狀態的措施。

　　附：

　　《消防設施通用規范》4.0.7自動噴水滅火系統環狀供水管網及報警閥進出口采用的控制閥，應為信號閥或具有確保閥位處于常開狀態的措施。

　　《自動噴水滅火系統設計規范》6.2.7連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

22、自動噴水滅火系統的穩壓泵設計壓力按《消防給水及消火栓系統技術規范》GB50974第5.3.3條和《消防給水穩壓設備選用與安裝》圖集17S205執行，僅維持準工作狀態的靜水壓力大于0.15MPa即可，無需大于主泵設計壓力？

　　答：是的，按《消防給水及消火栓系統技術規范》GB 50974第5.3.3條確定。

　　附：

　　《消防給水及消火栓系統技術規范》5.3.3穩壓泵的設計壓力應符合下列要求：

　　1穩壓泵的設計壓力應滿足系統自動啟動和管網充滿水的要求；（原文為黑體強條）

　　2穩壓泵的設計壓力應保持系統自動啟泵壓力設置點處的壓力在準工作狀態時大于系統設置自動啟泵壓力值，且增加值宜為0.07MPa～0.10MPa；

　　3穩壓泵的設計壓力應保持系統最不利點處水滅火設施在準工作狀態時的靜水壓力應大于0.15MPa。

23、建筑物內存在不同的危險等級，自動噴水滅火系統設計流量有30L/S和60L/S的不同工況且分別設置濕式報警閥，這時穩壓泵設計流量該如何合理取值？

　　答：根據《消防設施通用規范》GB 55036第3.0.13條、《消防給水及消火栓系統技術規范》GB 50974第5.3.2條，穩壓泵設計流量應滿足系統正常泄漏量和系統自動啟動流量的要求。

24、住宅建筑地下室自行車庫設自動噴水滅火系統，應按哪個危險等級？

　　答：建議按中危險級I級設計。

25、《自動噴水滅火系統設計規范》GB 50084第8.0.6條：“系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件（卡箍）連接”。噴淋管徑小于100mm的噴淋管道可否采用螺紋連接，而無需卡箍連接？

　　答：是的，按《自動噴水滅火系統設計規范》GB 50084第8.0.6條執行。

　　附：

　　8.0.6系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件（卡箍）連接。水平管道上法蘭間的管道長度不宜大于20m；立管上法蘭間的距離，不應跨越3個及以上樓層。凈空高度大于8m的場所內，立管上應有法蘭。

26、根據《自動噴水滅火系統設計規范》GB 50084 10.1.1條及條文說明，噴淋系統也可由市政管網供水，當市政水壓、水量滿足要求時，能否直接采用市政管網供水？

　　答：可以，市政供水管應設倒流防止器，以防水質污染。

依據：《廣東省建設工程消防設計審查疑難問題解析》二〇二三年三月
