以中儀的一款比較常見的數字顯示智能單光柱測控儀來介紹使用操作說明。

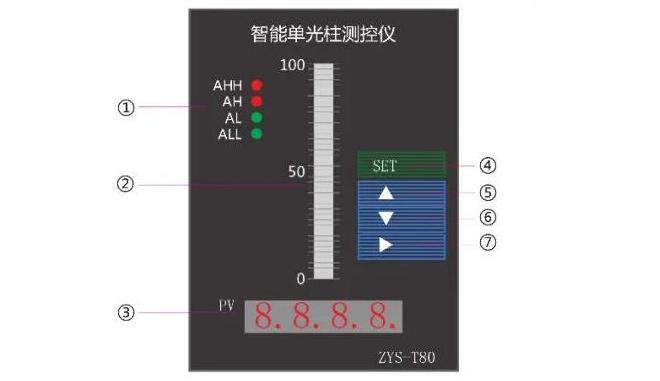

面板說明：

?、僦甘緹簦?/p>

　　AHH--上上限報警

　　AH--上限報警

　　AL-下限報警

　　ALL--下下限報警

　②40段光柱：直觀顯示PV值的比例

?、跴V窗口：顯示測量值，在參數設定狀態下，顯示參數符號或設定值

?、茉O(shè)置鍵：用于進入?yún)?shù)設定狀態，確認參數修改等

?、輸?shù)據增加鍵

?、迶?shù)據減少鍵

　⑦數據移位鍵

設置參數：

　　在基本顯示狀態下，按SET鍵并保持3秒鐘，即進入現場參數表。用方向鍵可修改參數值，長按SET鍵可退出設置參數狀態。設置PASS=555，可進入系統參數設置狀態。

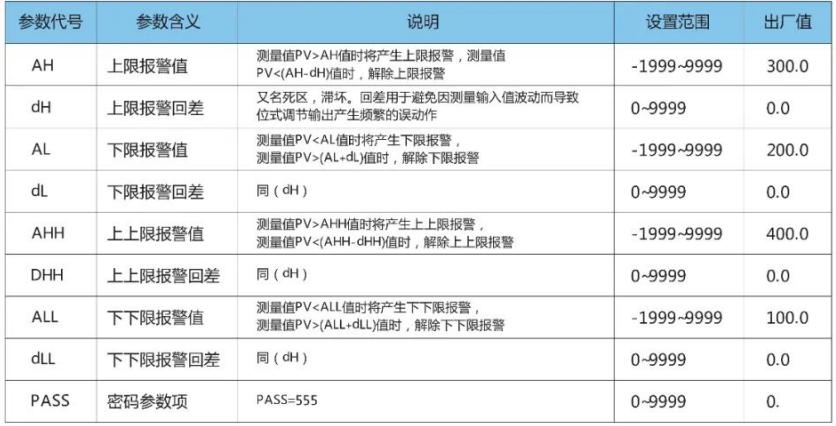

現場參數表：

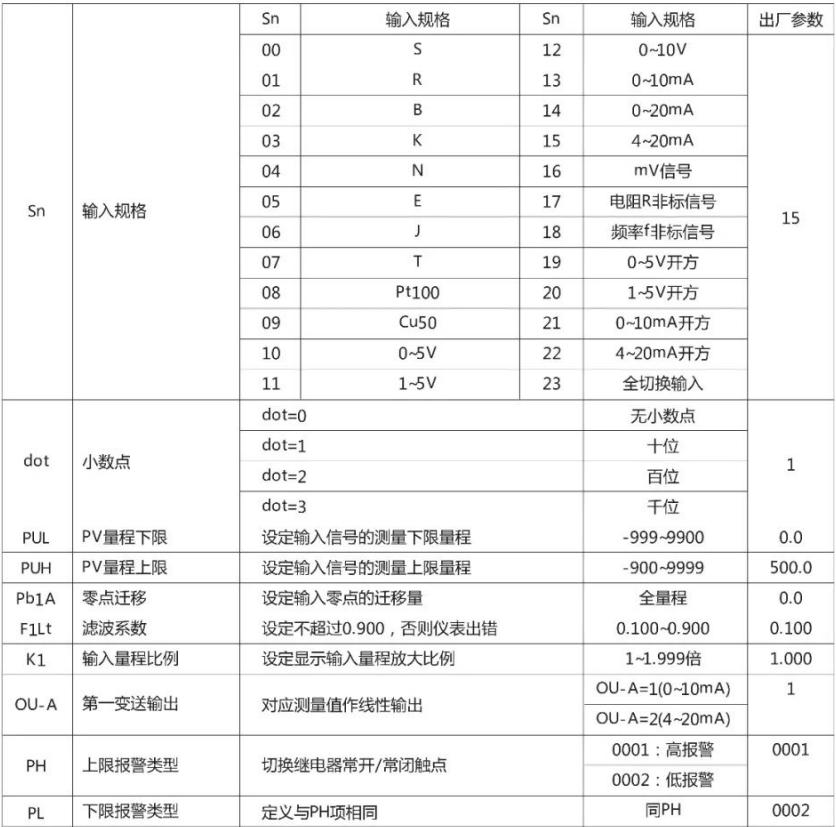

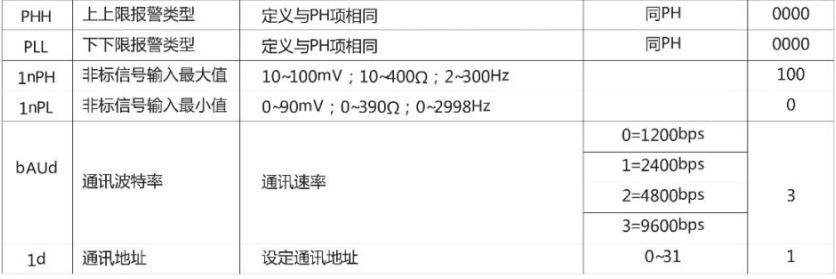

系統參數表：

舉例說明：

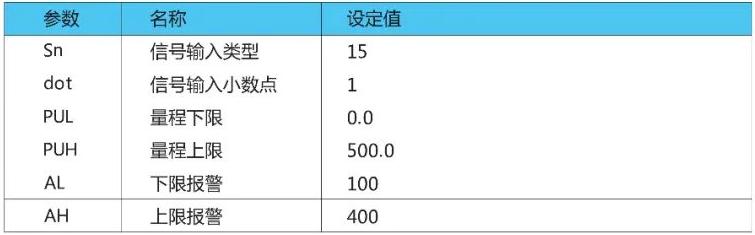

　　例：液位變送器0~5米（標牌上），4-20mA輸出，水位大于4米時輸出報警，低于1米時報警（以mm為單位）

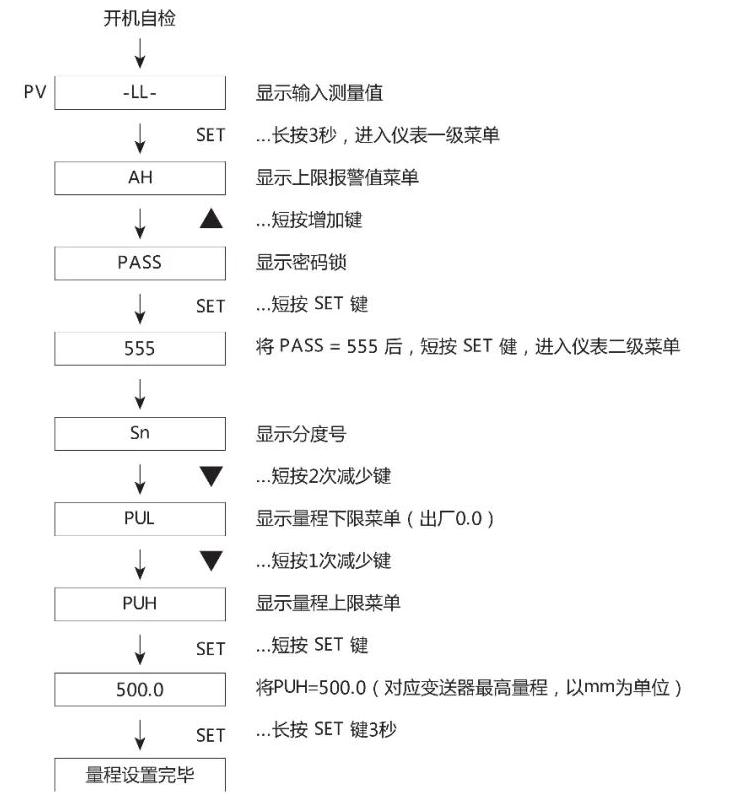

　　參數修改過程如下：

備注：不同品牌型號的操作可能存在差別。
