一、問題描述及原因分析

1．問題描述

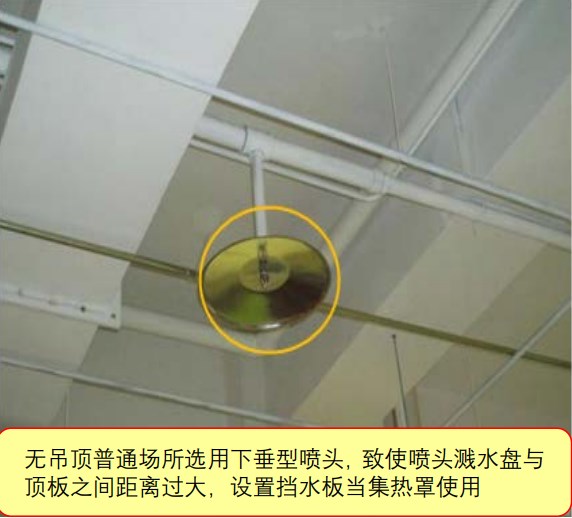

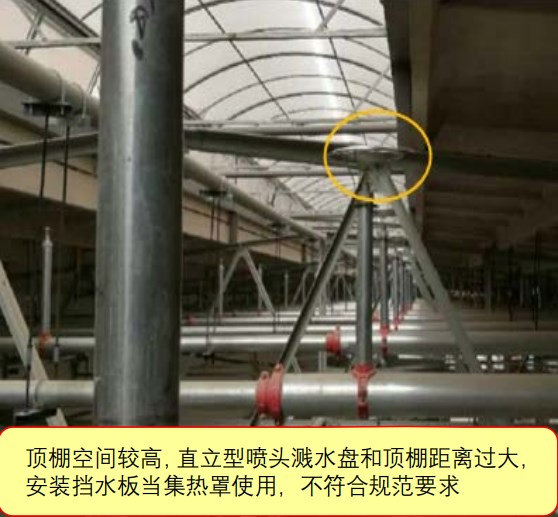

1）非特殊場所噴頭設置擋水板作為集熱罩使用，以掩蓋噴頭濺水盤與頂板距離過大的安裝問題，不符合規范要求；【圖示1】【圖示2】

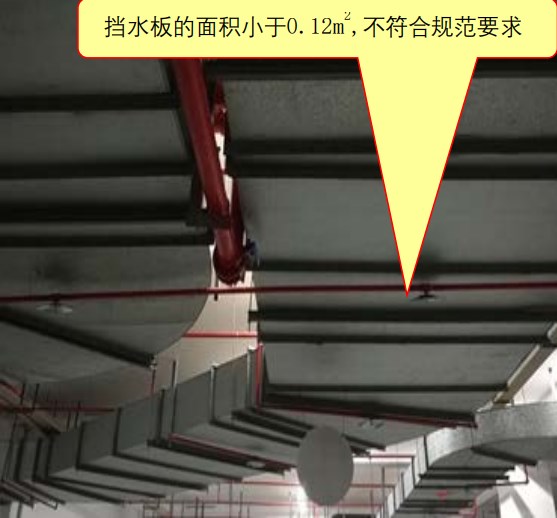

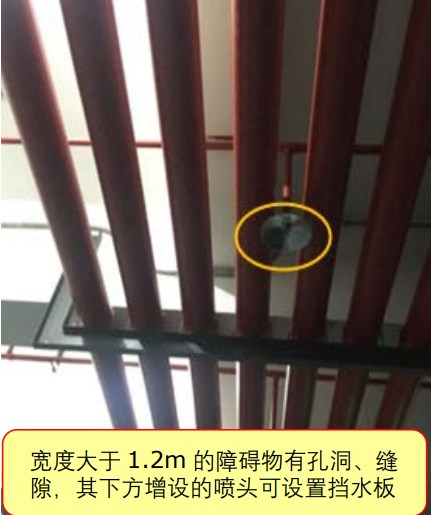

2）寬度大于1.2m的障礙物，增設的灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板，而擋水板的面積小于0.12m2，不符合規范要求；【圖示3】

3）機械停車位的噴頭上方未設置集熱板。

圖示1

圖示2

圖示3

2．原因分析

1）設計圖紙上沒有表示清楚；施工人員未按設計圖紙和規范要求進行施工;

2）施工單位為了節約成本，未按規范要求采購達標面積的擋水板。

二、規范要求及正確做法

1．規范要求

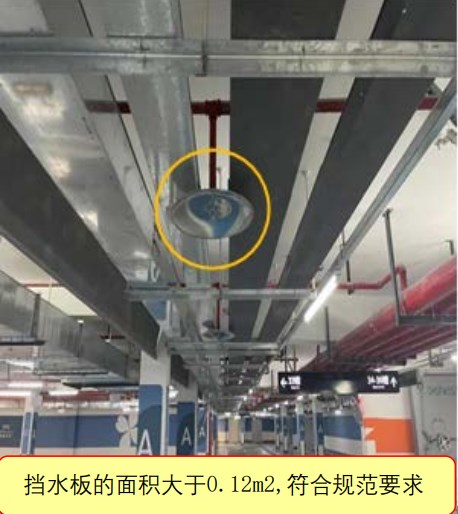

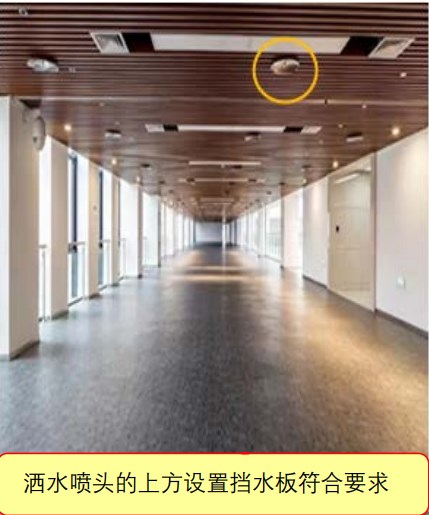

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.1.10條第1、2款?！緢D示4】【圖示5】【圖示6】【圖示7】【圖示8】【圖示9】

☆《汽車庫、修車庫、停車場設計防火規范》(GB 50067-2014)第7.2.6條第1款?！緢D示10】

2．正確做法

圖示4

圖示5

圖示6

圖示7

圖示8

圖示9

圖示10

三、應對措施及防治指南

1．加強圖紙設計質量，明確設計做法，補充設計大樣和參照圖集；

2．施工單位應對施工人員做好技術交底，在施工過程中如發現此類問題，及時與建設單位、設計單位和監理單位進行溝通解決。

3．施工單位按設計要求采購合格的擋水板，建設單位和監理單位進行檢查驗收。

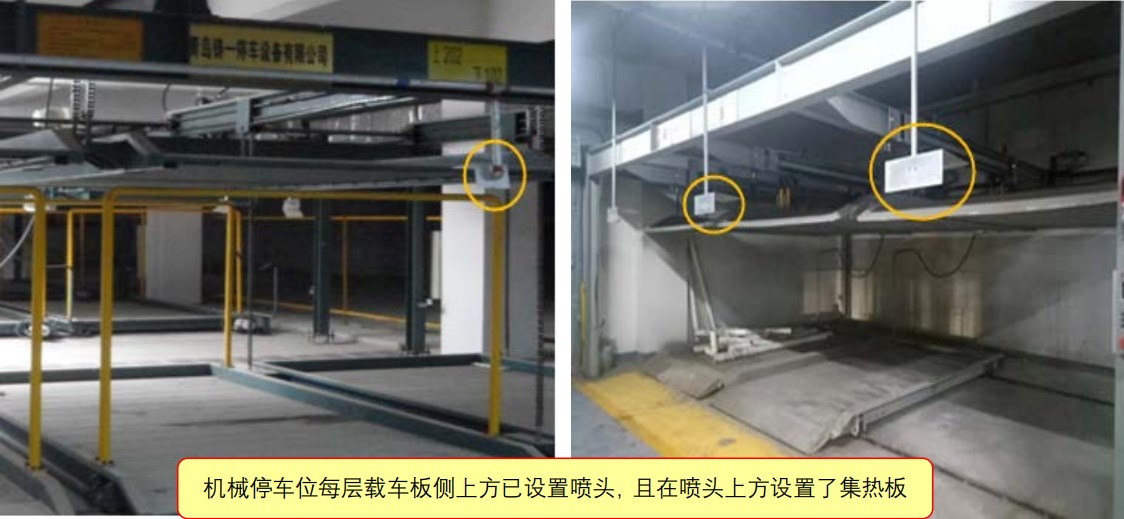

4．設置在汽車庫內的噴頭應設置在汽車庫停車位的上方或側上方，對于機械式汽車庫，尚應按停車的載車板分層布置，且應在噴頭的上方設置符合要求的集熱板。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

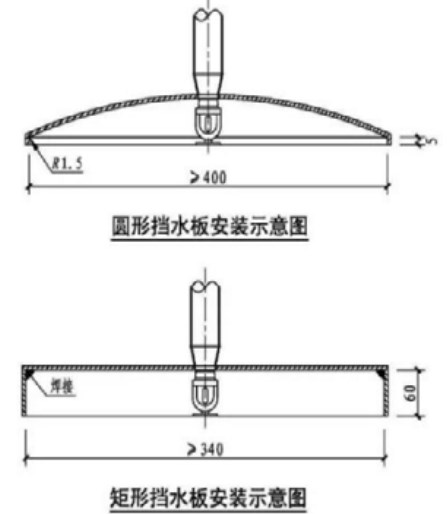

第7.1.10條 擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12㎡，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。除下列情況和相關規范另有規定外，其他場所或部位不應采用擋水板：

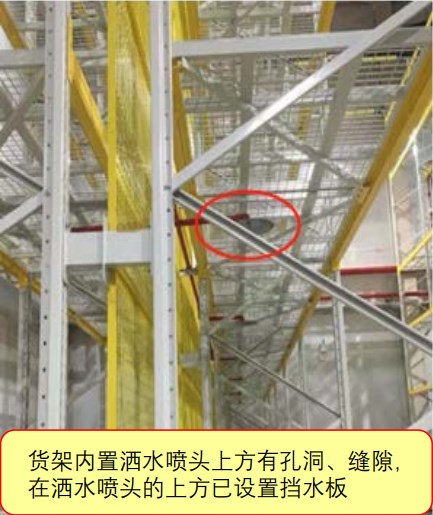

第1款 設置貨架內置灑水噴頭的倉庫，當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；

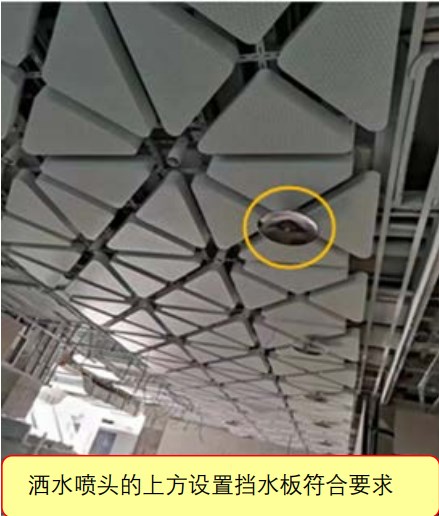

第2款 寬度大于本規范第7.2.3條規定的障礙物，增設的灑水噴頭上方有孔洞、 縫隙時，可在灑水噴頭的上方設置擋水板。

《汽車庫、修車庫、停車場設計防火規范》(GB 50067-2014)

第7.2.6條 設置在汽車庫、修車庫內的自動噴水滅火系統，其設計除應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定外，噴頭布置還應符合下列規定：

第1款 應設置在汽車庫停車位的上方或側上方，對于機械式汽車庫，尚應按停車的載車板分層布置，且應在噴頭的上方設置集熱板；
