一、問題描述及原因分析

1．問題描述

1）雨淋報警閥或預作用報警閥的電磁閥入口處未安裝過濾器，水中雜質會影響電磁閥的啟閉；

2）與其它報警閥并聯安裝的雨淋報警閥或預作用報警閥，其控制腔進水管路入口未安裝止回閥，當報警閥入口水壓產生波動時，可能引起其他雨淋報警閥或預作用報警閥的誤動作；

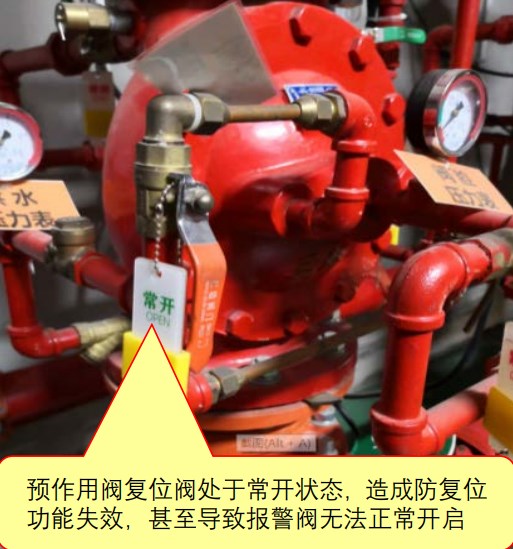

3）雨淋報警閥或預作用報警閥組的復位閥，在系統正常運行時設在常開狀態，造成報警閥復位功能失效，甚至還會導致報警閥無法正常開啟，無法供水滅火；【圖示1】

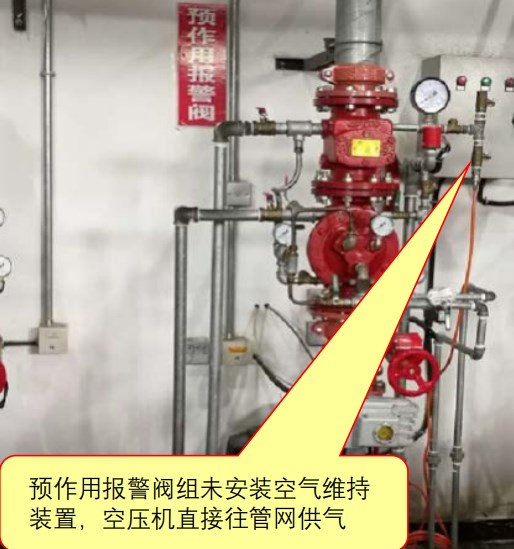

4）預作用報警閥組未安裝空氣維持裝置?！緢D示2】

圖示1

圖示2

2．原因分析

1）設計人員對雨淋報警閥或預作用報警閥組不夠了解，因此，設計圖紙存在缺陷；

2）施工技術人員在安裝前未進行技術交底，施工人員經驗不足又未按設計圖紙或規范要求進行安裝；

3）消防設施操作和檢查人員對雨淋報警閥或預作用報警閥組動作原理不熟悉。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第6.2.5條?！緢D示3】

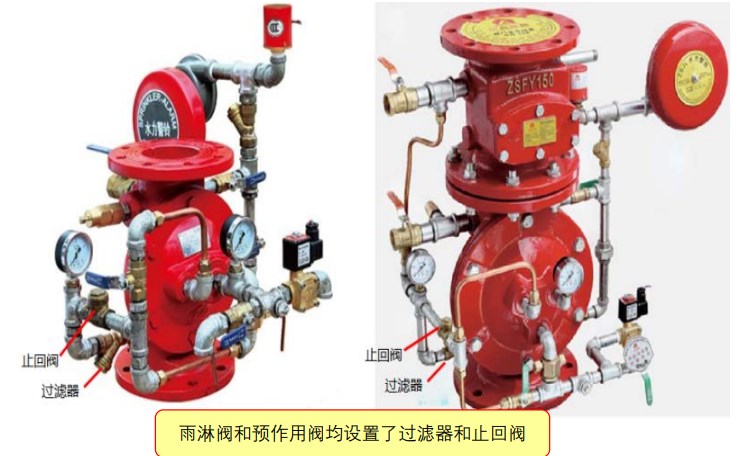

2．正確做法

圖示3

三、應對措施及防治指南

1．雨淋報警閥組的電磁閥，其入口應設過濾器；

2．并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥；

3．雨淋報警閥或預作用報警閥組的復位閥，在系統正常運行時應設在常閉狀態，確保報警閥在供水滅火后的復位功能；

4．預作用報警閥組應按規范要求設置空氣維持裝置，以保證預作用系統能夠正常運行。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第6.2.5條 雨淋報警閥組的電磁閥，其入口應設過濾器。并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥。
