一、問題描述及原因分析

1．問題描述

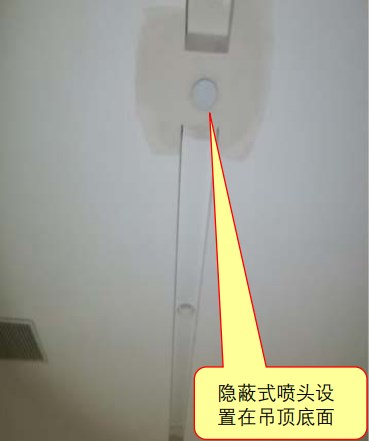

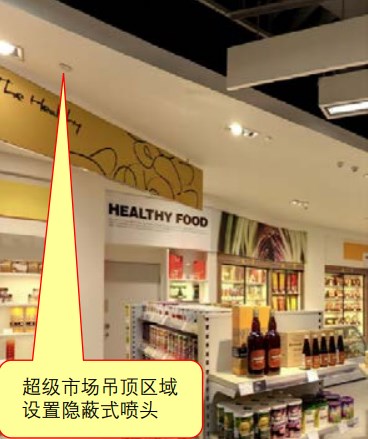

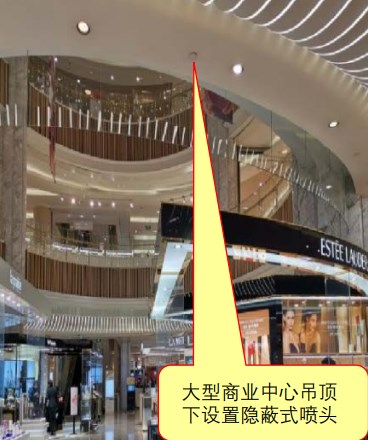

1）火災危險等級為中危險級Ⅱ級的商場、超級市場等場所，其吊頂部位安裝隱蔽式噴頭，不符合規范要求；【圖示1】【圖示2】

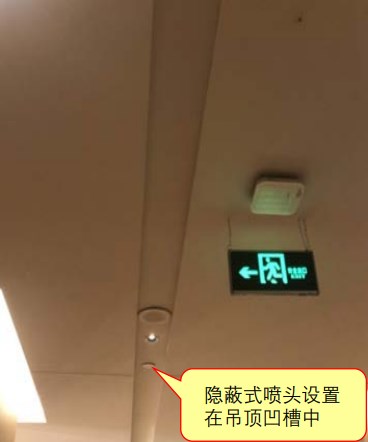

2）隱蔽式噴頭設置在吊頂凹槽中，影響噴淋效果?！緢D示3】

圖示1

圖示2

圖示3

2．原因分析

1）設計人員沒有吃透規范要求，在設計圖紙上沒有表示清楚；

2）施工人員未按設計圖紙和規范要求進行施工；

3）責任主體在噴頭布置的過程中僅考慮到吊頂?shù)恼w感官效果而忽視了噴頭的噴水滅火效果，將噴頭設置在吊頂凹槽中。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第6.1.3條第7款?！緢D示4】【圖示5】

☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.2.8條?！緢D示6】

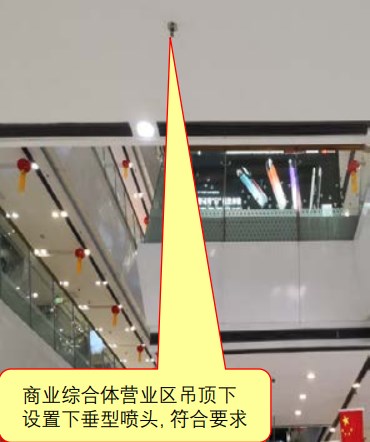

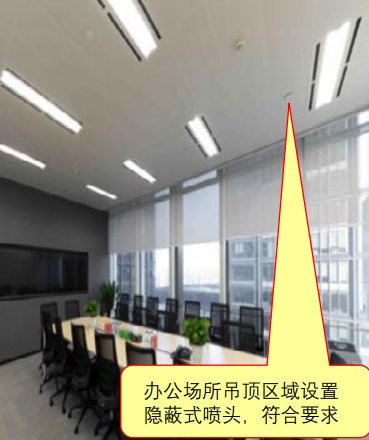

2．正確做法

圖示4

圖示5

圖示6

三、應對措施及防治指南

1．隱蔽式噴頭存在巨大的安全隱患，發生火災時噴頭的裝飾蓋板不能及時脫落；裝飾蓋板脫落后滑竿無法下落，導致噴頭濺水盤無法滑落到吊頂平面下部，噴頭無法形成有效的布水；噴頭裝飾蓋板被油漆、涂料噴涂，影響噴頭動作響應時間等。因此，建設單位、設計單位和施工單位在工程項目建設中，應嚴格按照規范要求，慎用隱蔽式噴頭，確保噴淋系統安全可靠的運行。

2．在裝修施工過程中，要加強消防專業與裝飾專業的技術交底和工序銜接，在保證噴頭濺水盤噴水滅火效果的前提下，按規范要求合理布置。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第6.1.3條 濕式系統的灑水噴頭選型應符合下列規定：

第7款 不宜選用隱蔽式灑水噴頭；確需采用時，應僅適用于輕危險級和中危險級Ⅰ級場所。

《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)

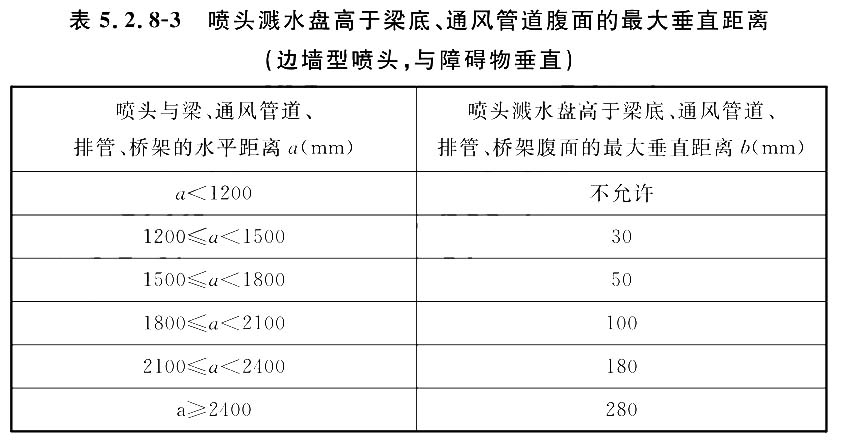

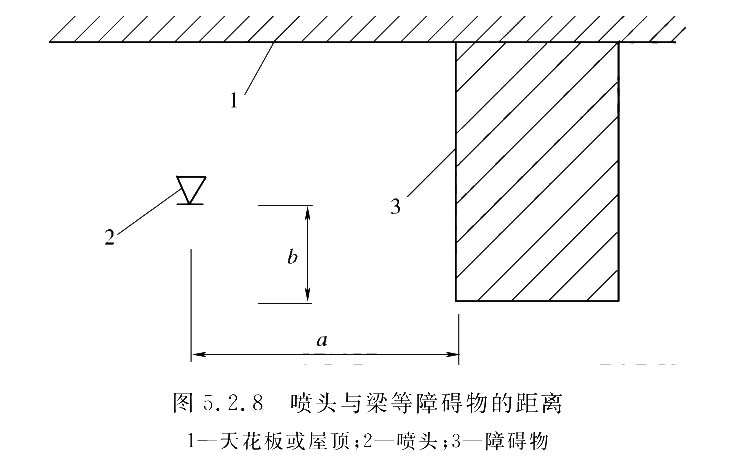

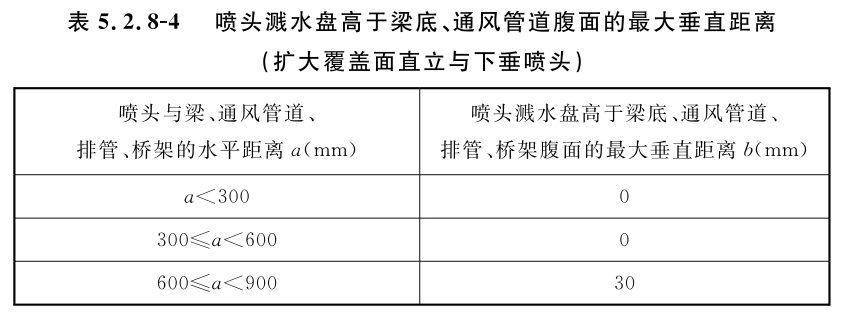

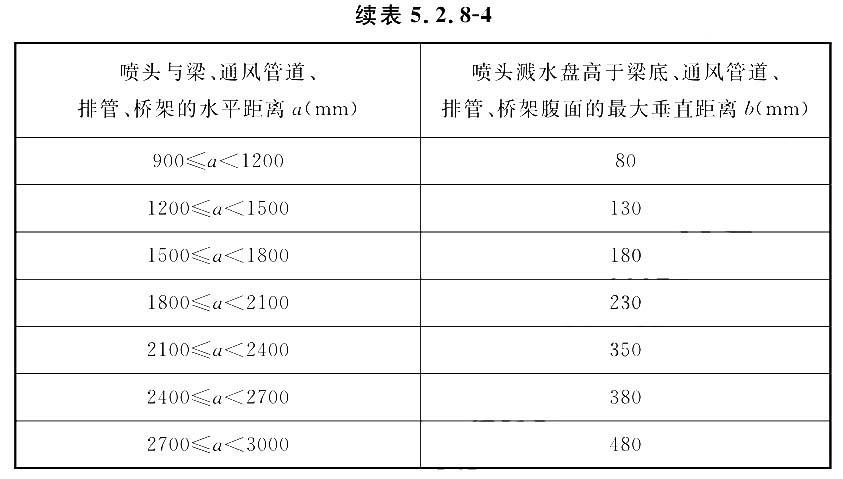

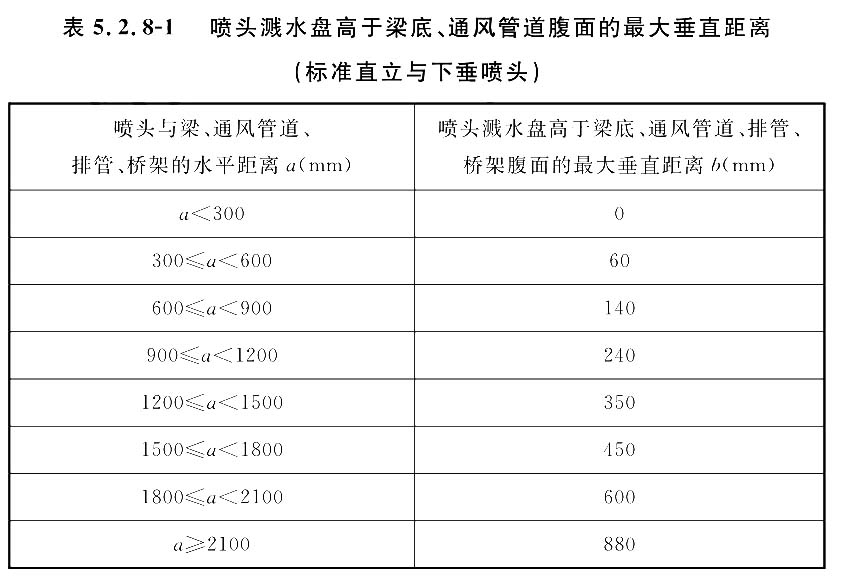

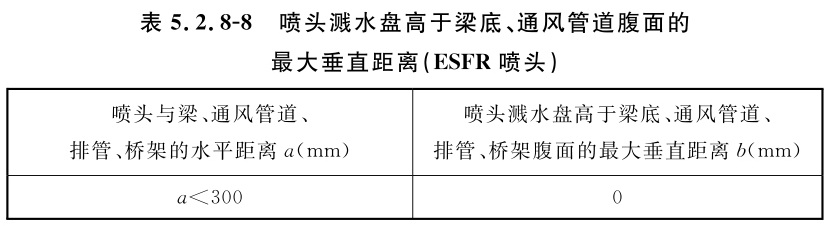

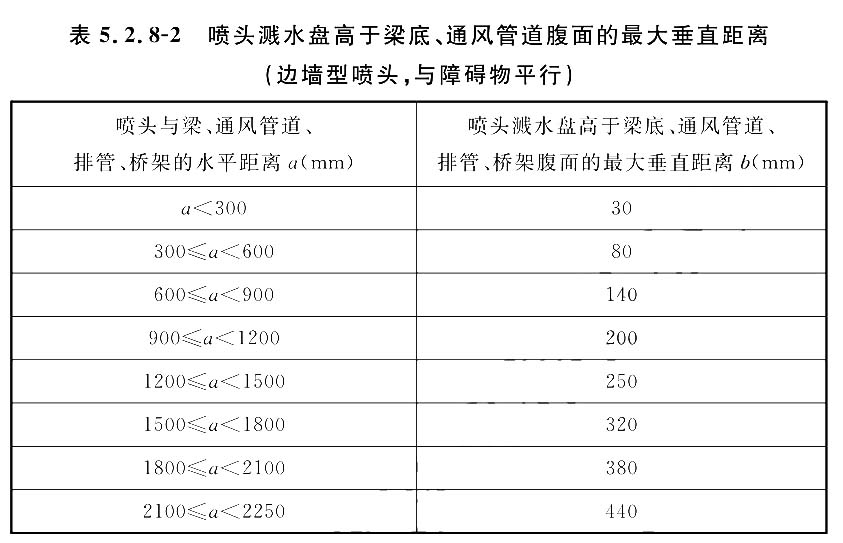

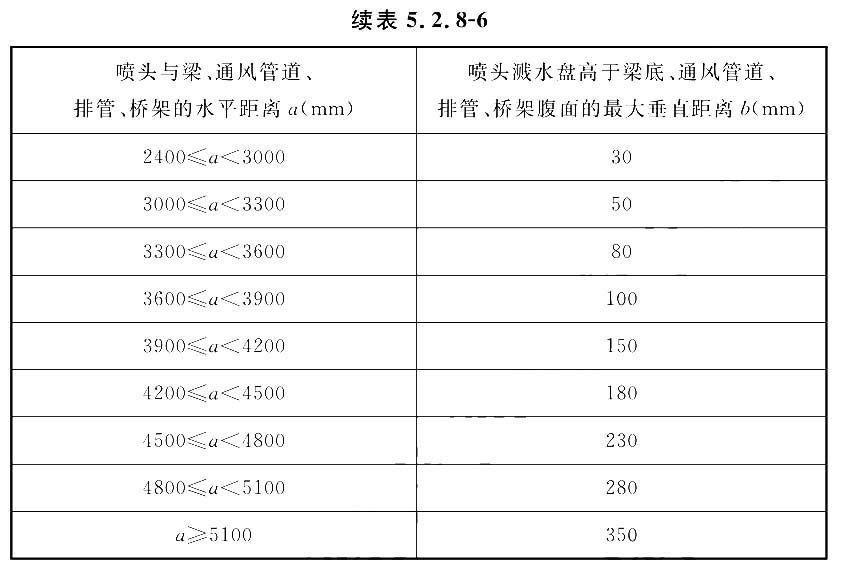

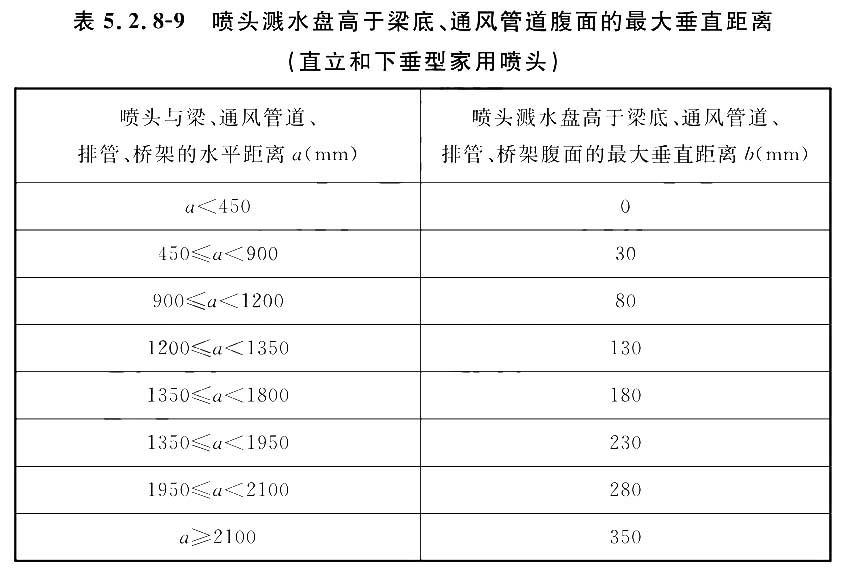

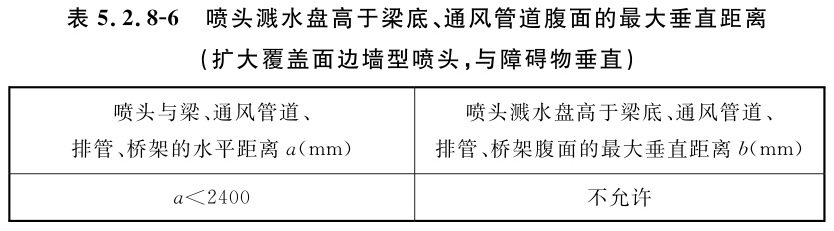

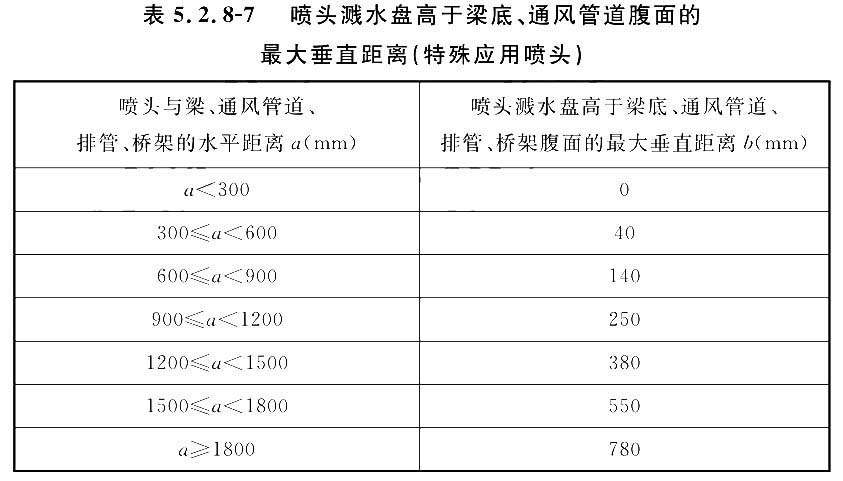

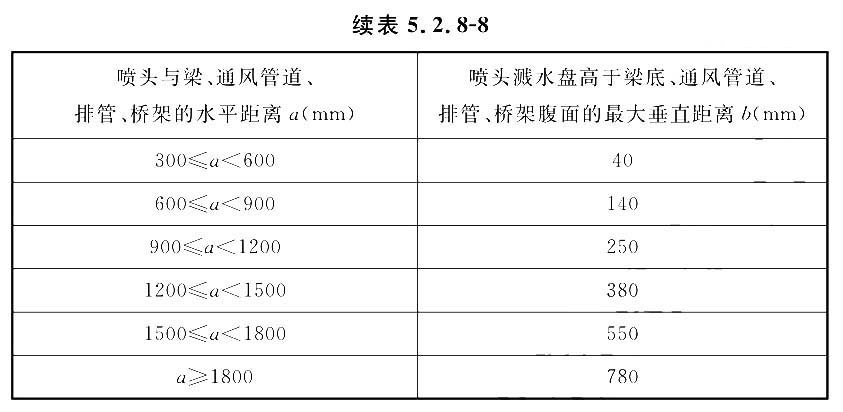

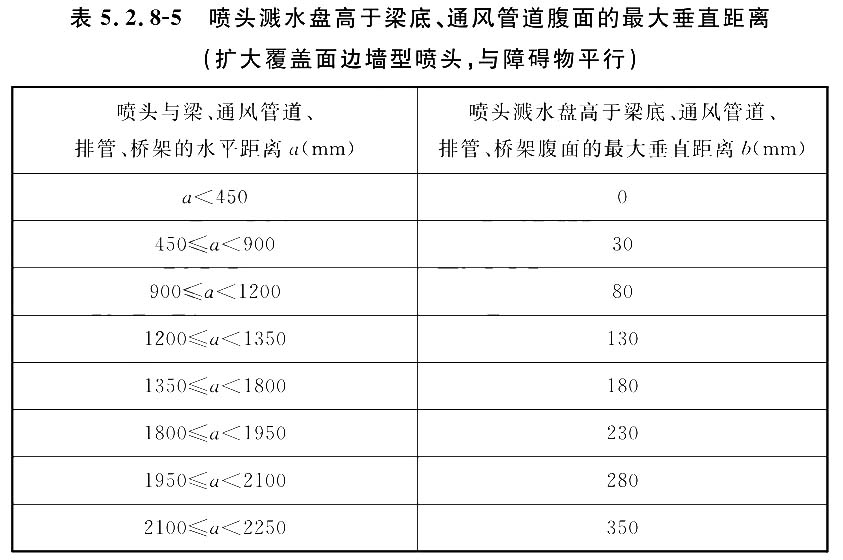

第5.2.8條 當噴頭濺水盤高于附近梁底或高于寬度小于1.2m的通風管道、排管、橋架腹面時，噴頭濺水盤高于梁底、通風管道、排管、橋架腹面的最大垂直距離應符合表5.2.8-1～表5.2.8-9的規定（見圖5.2.8）。

檢查數量：全數檢查。

檢查方法：尺量檢查。
