安宇消防氣體滅火系統產品接線圖

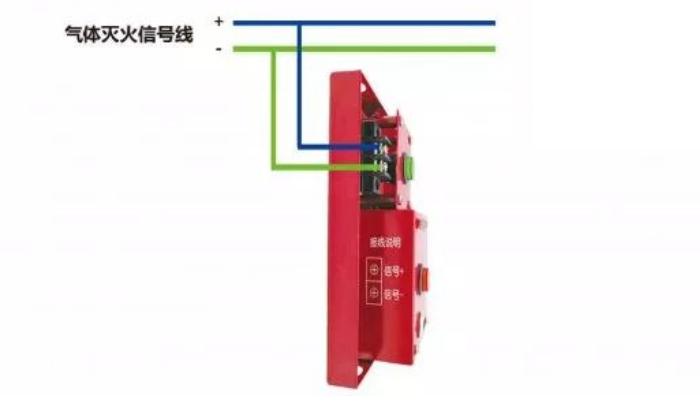

AY8720緊急啟停按鈕接線圖
故障排除方法
設備故障：
①測量信號線電壓是否在工作電壓值內；
②檢查設備編碼是否正確。

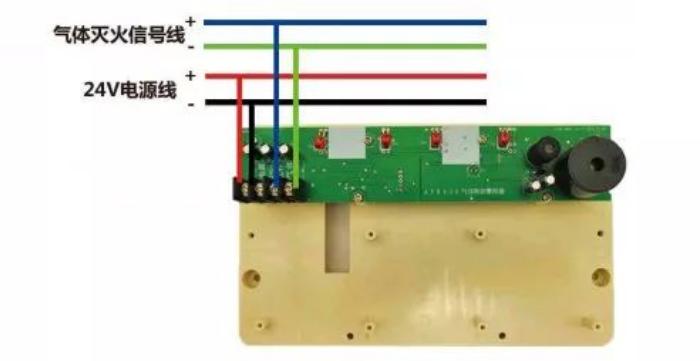

AY8430氣體釋放警報器接線圖
故障排除方法
設備故障：
?、贉y(cè)量信號線電壓是否在工作電壓值內；
?、跈z查設備編碼是否正確。
自檢故障：
24V電源線是否按照有極性接線，且電壓是否在工作電壓值內。

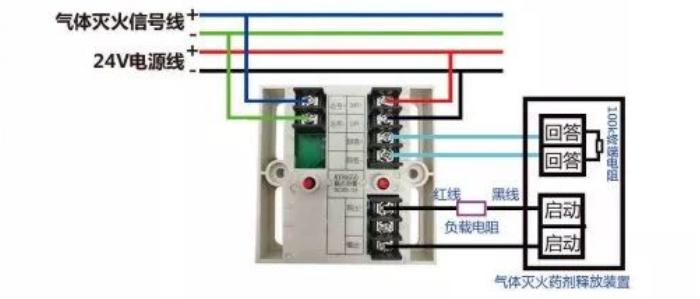

AY8650輸入/輸出模塊（氣體滅火專用）接線圖
注意事項
設備故障：
①測量信號線電壓是否在工作電壓值內；
②檢查設備編碼是否正確。
自檢故障：
①24V電源線是否按照有極性接線，且電壓是否在工作電壓值內；
?、谀K出廠設置的100KΩ終端電阻是否連接在外部設備反饋無源觸點的兩端；
③輸出端是否串聯負載電阻且連接氣體滅火藥劑釋放裝置。
