?？迪繬P-FCT100用戶信息傳輸裝置調試指南

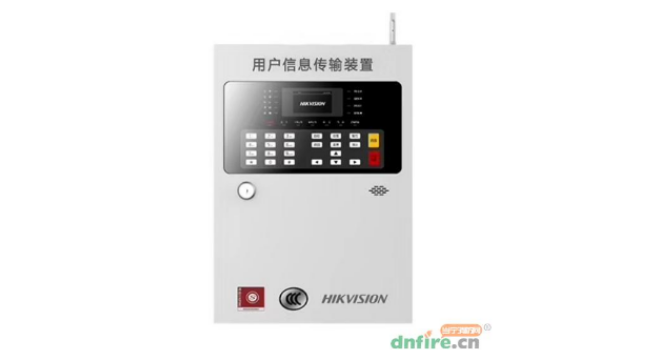

01、設備介紹
NP-FCT100型用戶信息傳輸裝置(以下簡稱用傳)集報警上傳、設備自檢、復位等功能于一身，安裝方便、使用簡單。
用傳可通過CAN總線、485總線或232線連接火災自動報警系統，并通過有線或無線網絡連接監控中心平臺。在險情或異常發生時，用傳可實時將控制器的報警信息、運行情況或故障上傳至監控中心。

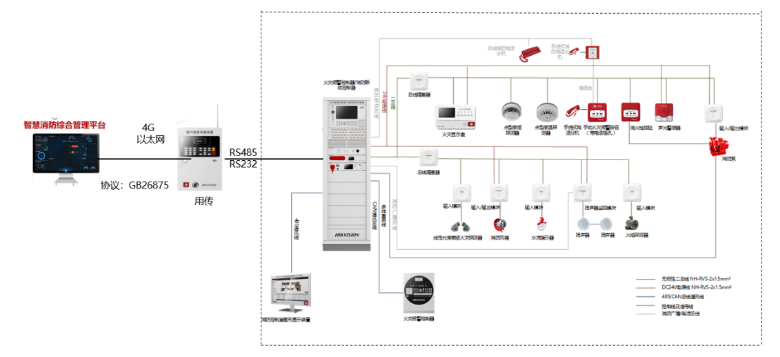

02、系統構架
03、功能介紹
◎2路RS-232通訊接口、2路RS-485通訊接口，1路CAN通訊接口、1路RJ45網絡通訊口
◎手動報警：具有手動火警按鈕，可以向管理平臺上傳火災報警信息
◎斷網續傳：網絡斷網恢復后，接續上傳斷網期間的數據
◎值班查崗：支持值班查崗功能
◎1路開關量輸入，2路常開輸出
◎1個以太網接口，能夠?qū)δ繕?biāo)IP，目標機號，本機機號設置
◎支持存儲歷史火警、歷史請求/反饋、歷史操作、歷史故障等共10000條日志
◎提供液晶顯示（128x64），提供實時時鐘
04、上行參數設置
登錄界面點擊“確認”輸入初始密碼進入主菜單界面，參數配置主要上、下行通訊參數配置。

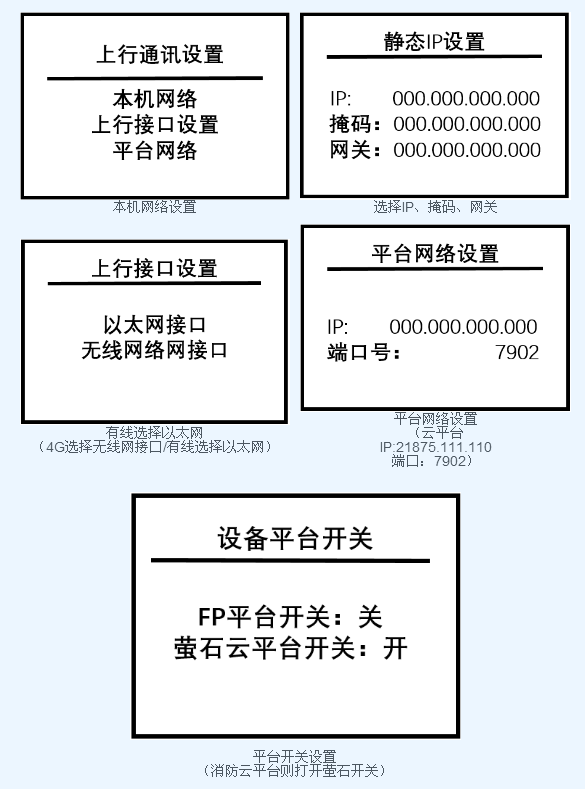

① 有線設置
1、上行通訊配置:通過左右方向鍵，選擇“上行通訊設置”進入設置界面①本機網絡設置;②上行接設置:3平臺網絡設置;本機機號設置。

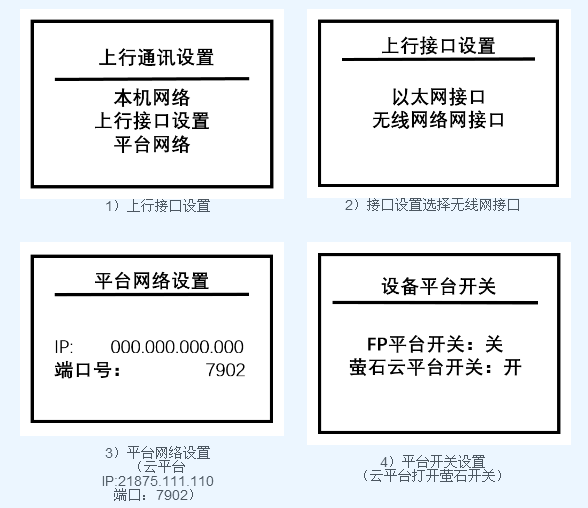

② 4G卡版本設置
如果設備是螢石網絡那么需要在設備web獲取螢石驗證碼（參考下章節）。
?、偕闲薪涌谠O(shè)置
?、跓o線網絡設置
?、燮脚_開關
?、芪炇_關

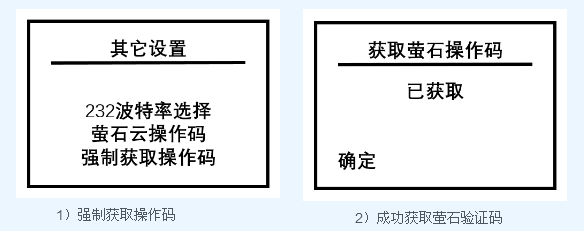

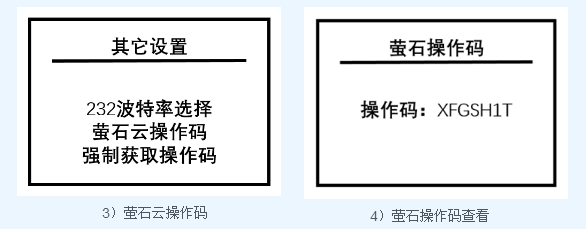

③ 螢石碼獲取
如果設備添加螢石云平臺則需要獲取螢石驗證碼；
1）強制獲取操作碼；
2）獲取操作碼；
3）查看螢石操作碼
④ 螢石碼查看

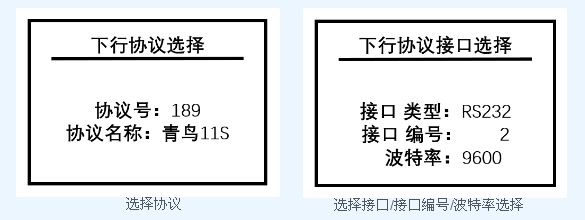

⑤ 下行設置
通過左右方向鍵，選擇“下行通訊設置”進入設置界面，
1）下行協議號選擇；
2）下行接口選擇
測試
若提示鏈路故障，則表明上行不通，代表用傳到服務器不通，需要排查地址和端口配置等。若提示連接故障，則表明下行不通，代表用傳到消控主機不通，需排查協議號設置和串口線等的連接。實際按前端傳感器--火災報警控制器一用戶傳輸裝置---?？迪?/u>云臺，整個鏈路暢通為準

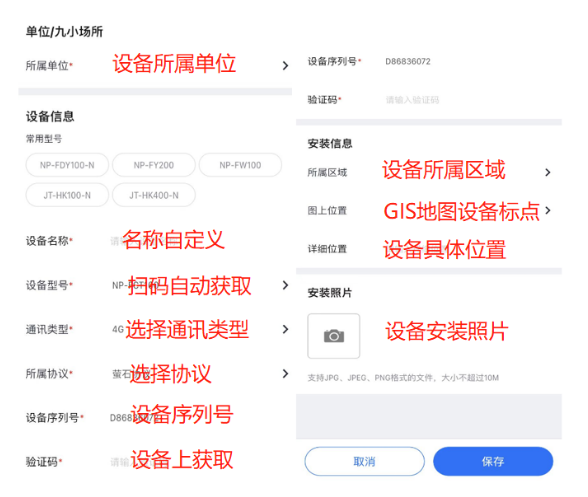

⑥ 平臺添加

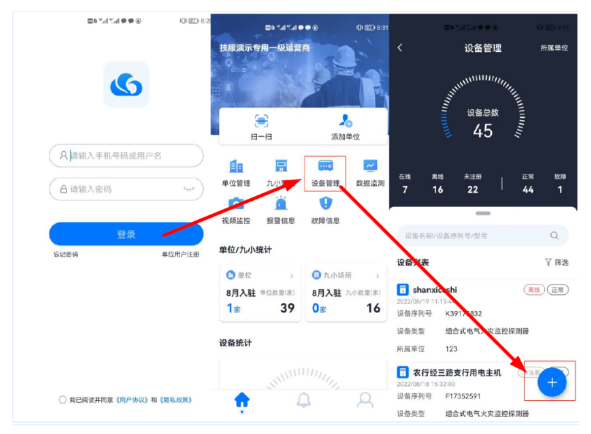

1）申請注冊云平臺賬號，手機下載火先知APP，登入賬號
2）進入設備管理界面，點擊右下角掃一掃圖標，掃描設備標簽二維碼

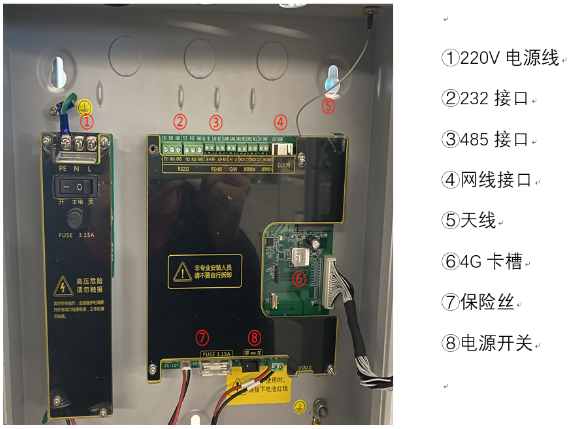

⑦ 設備接線、安裝
1、接線:三芯電源線220V交流主電供電，主電開關，備電開關，上行無線接口卡槽，4G物聯網卡，上行有線接口，網口下行接口232(tx-發，rx-收，gnd-地)或485串口端子
2、安裝:安裝在火災報警控制器旁邊，螺掛墻固定，走線順暢；
