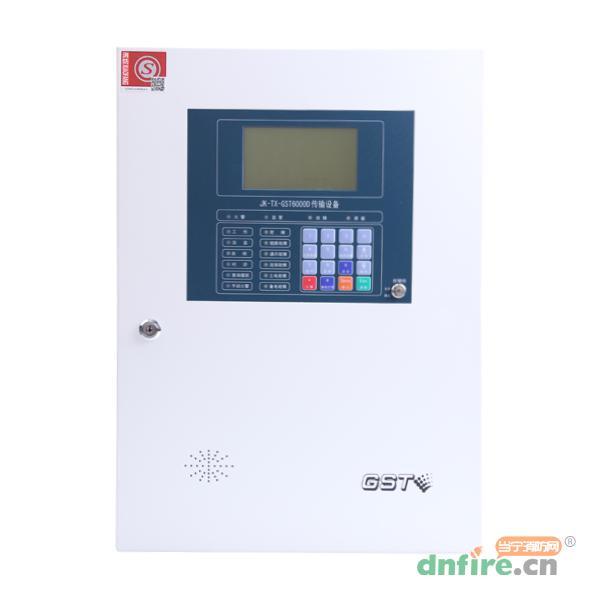

JK-TX-GST6000D海灣消防傳輸設備調試步驟
海灣消防JK-TX-GST6000D傳輸設備安裝完畢，而且前面各項的檢測均正常，就可以進行系統設置和聯機調試，步驟說明如下：
1、監控管理中心相關設置及調試
1)對傳輸設備設置用戶編碼，同時在監控管理中心設備中設置對應傳輸設備管理數據庫信息；
2)設置通訊板類型；
3)設置信息傳輸方式；
4)設置電話號碼、設置IP地址；
5)設置振鈴次數；
6)手動設置或用監控管理中心對傳輸設備校時；
7)手動設置或用監控管理中心設備對傳輸設備設置報名時間；
8)調試其它上位機命令。

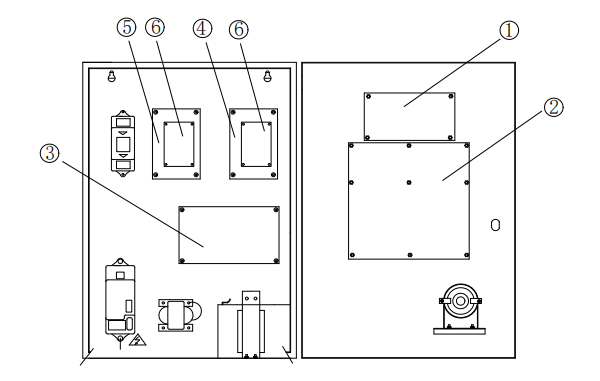

海灣消防傳輸設備內部結構圖
① 液晶屏
?、?主板
?、?電源板
?、?GPRS通訊底板
⑤ DTMF通訊底板
?、?TCP模塊
2、控制器接口設置及調試
不連接通訊線路，單獨調試傳輸設備和控制器。為了使傳輸設備正常接收控制器串口信息，應先按以下步驟進行設置：
1)正確插入232/485方式選擇用短路塊；
2)正確設置設備序號和設備地址；
3)設置報警延時；
4)設置開關量通道；
5)正常進行傳輸設備接收控制器報警聯機調試和其它調試。
