一、管線安裝

　　1、由于系統采用西伯樂斯FC720系列的產品，各設備的地址是根據每個設備的獨立地址定義的。故探測器回路必須嚴格按照?qǐng)D紙?jiān)O(shè)計來敷設管線（環形布線，允許一級分支），并同時準確地填寫提供的設備安裝表。

　　2、探測器回路線采用2根RVS 2×1.5mm，分別作為探測器回路出線和回路進線，區分正負極。

        3、消防電話線WDZCN-KYJ(F)EP-2*1.0&WDZCN-BYJ(F)-2*2.5，區分正負極。

　　4、控制線采用WDZCN-KYJ(F)E-4*1.0，區分正負極。

　　5、廣播線采用ZCN-RVS-3*1.0，區分正負極。

　　6、當線路在有接頭時，接頭必須用焊焬焊接，并做好絕緣。

　　7、在每個樓層的端子箱內，所有的線應用接線端子聯接，并作標識，方便以后查線。

二、設備安裝及接線

　　1、在設備進行安裝之前，必須對所有線路校線，不得有短路，開路及對地短路情況，探測器回路對地絕緣阻抗必須≥20MΩ。線路電阻必須≤150Ω，所有模塊的監控線路(輸入線及輸出線)對地絕緣阻抗必須≥10MΩ。

　　2、設備接線

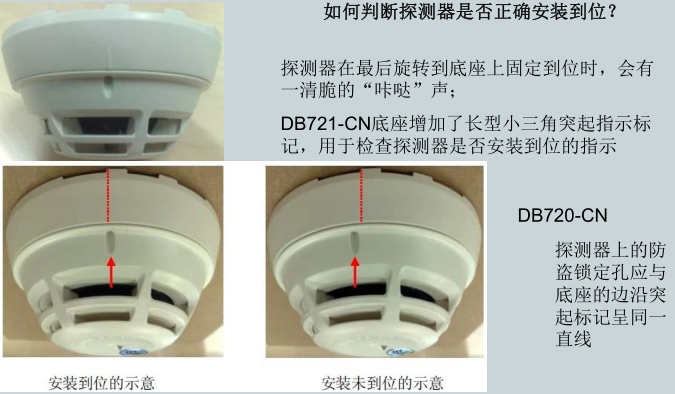

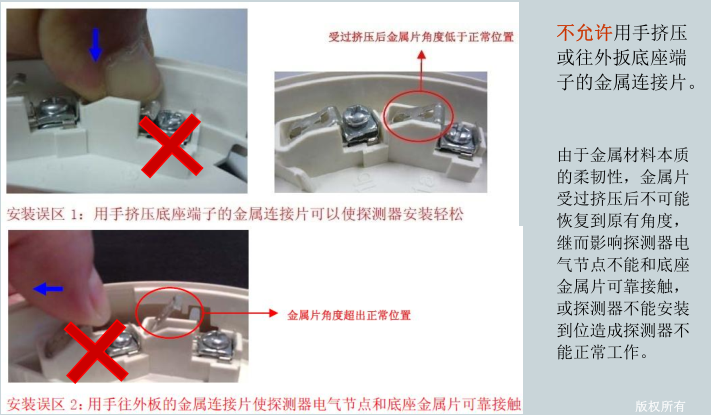

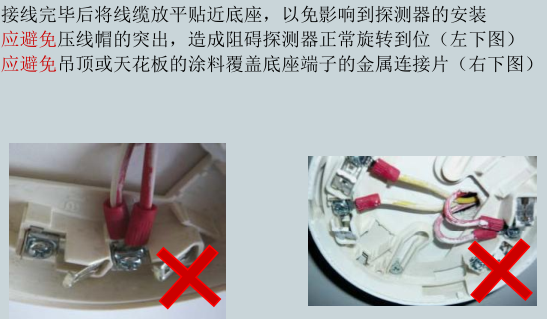

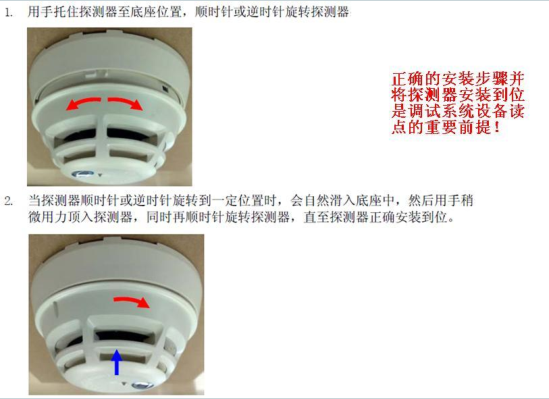

（1）感煙探測器、感溫探測器、探測器底座

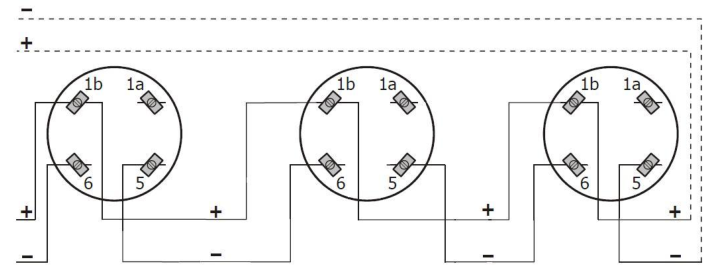

探測回路分極性，1b端子接正極，5/6端子接負極

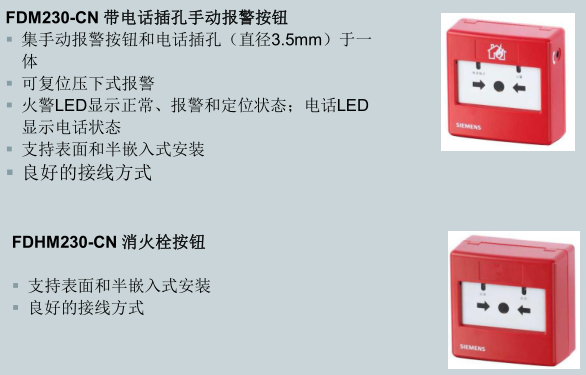

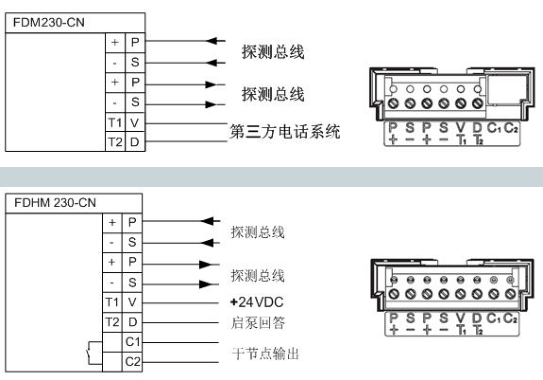

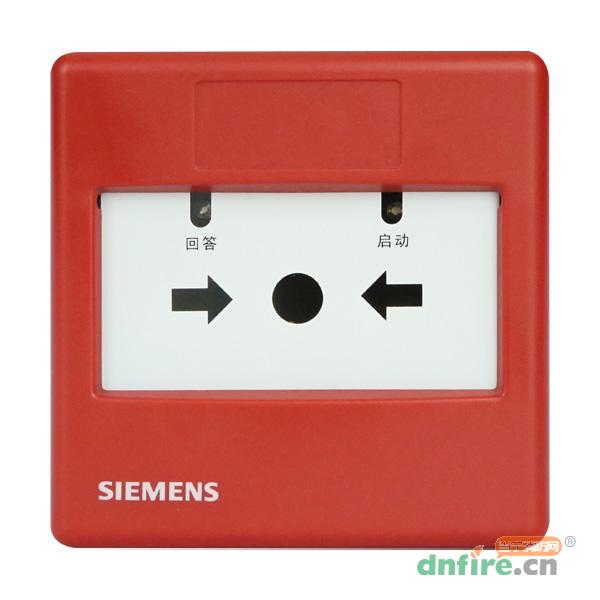

（2）手動報警按鈕/消火栓報警按鈕

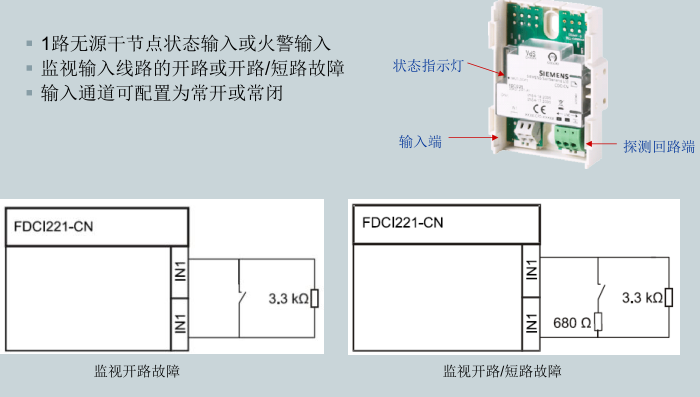

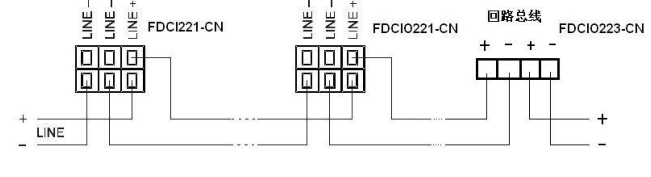

（3）輸入模塊

　　探測回路端接線

輸入端接線

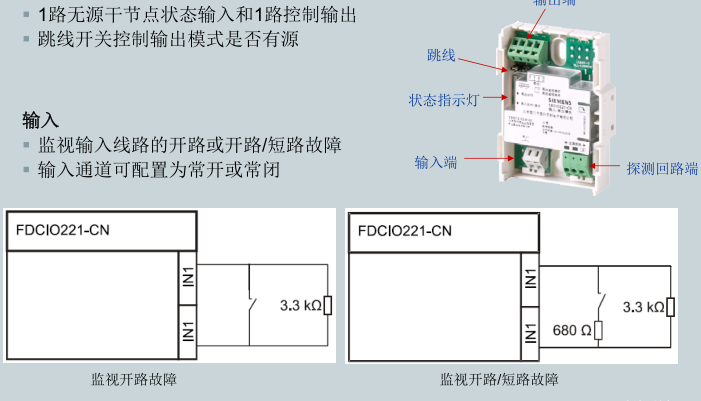

（4）輸入輸出模塊

　　探測回路端接線

輸入端接線

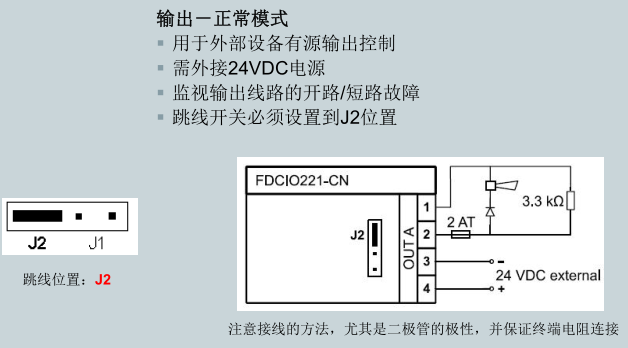

輸出端接線



注：輸出方式還可以改為逆向模式和干接點模式，需要更改設置和接線方式。

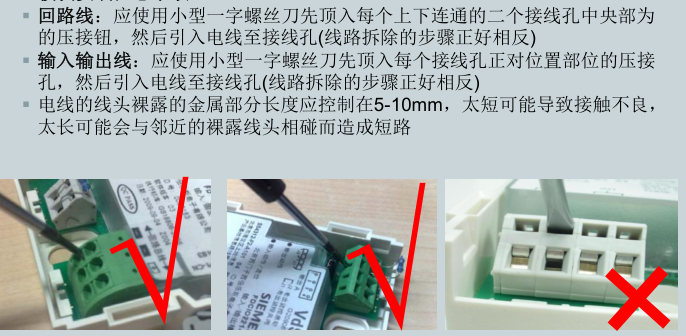

模塊安裝注意事項



（5）中繼模塊

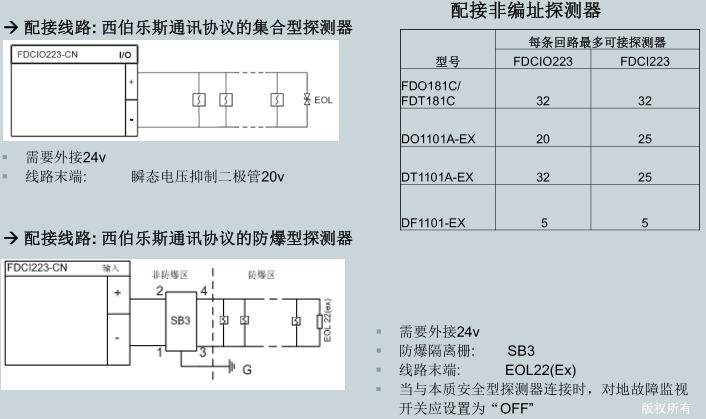

　　中繼模塊接防爆非編址設備和普通非編址設備接線方式

中繼模塊的回路線和電源線接線方式

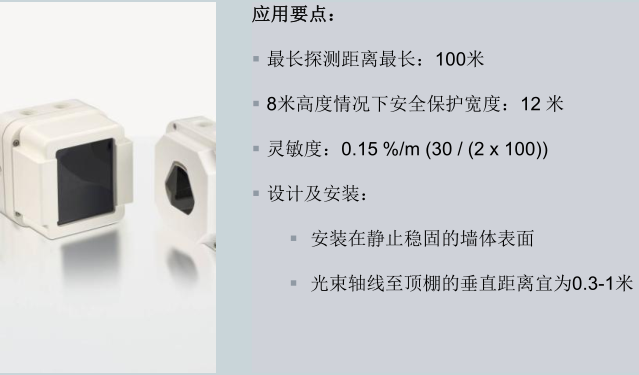

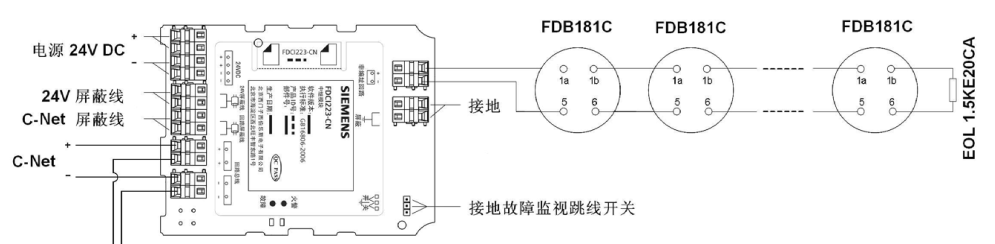

（6）線型光束感煙探測器

注：紅外對射只需要在發射端連接回路信號線即可，反射端不需要接線，也不需要接24V電源。

（7）樓層顯示器

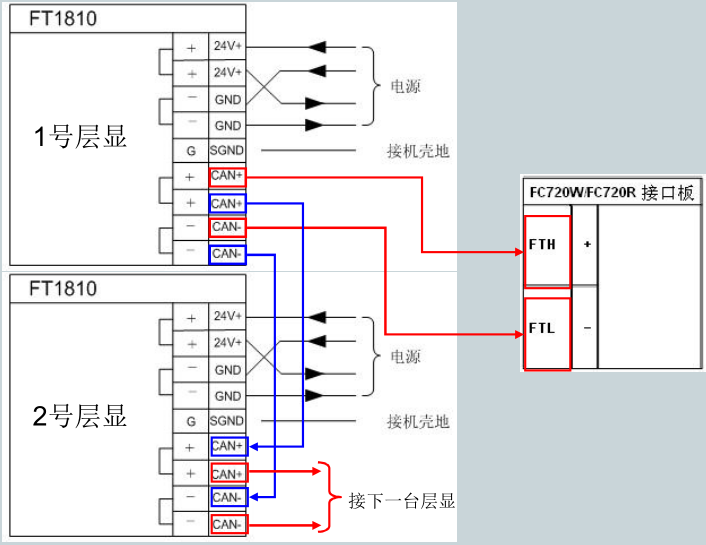

　　接線方式

注：層顯線路必須單獨放至主機端，層顯只顯示該主機上的點位，因此要求對應回路的層顯連接到對應的主機。
（8）氣體滅火盤

　氣體滅火盤說明書

（9）火警通訊盤

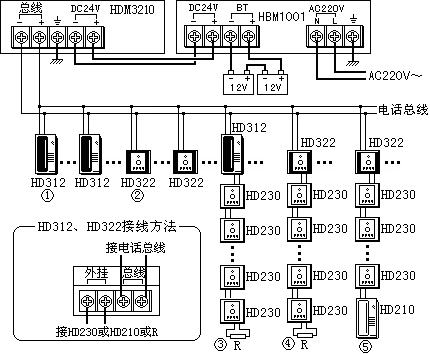

　　電話主機為總線制電話，即電話總線上接電話分機和電話插孔（每一條回路設置一個電話插孔），手報插孔外掛在電話插孔上。

注：HD230/HD210為手報插孔

（10）廣播錄放盤

　　廣播線路靠近消防端子箱處在其正極線路上加一個常開的繼電器（輸入輸出模塊控制其通斷）。

　　3、消防中心應提供一路專用電源給消防主機。消防主機應牢靠固定，如消防中心為架空地板，主機應以鐵制支架固定。
