1.問題描述

　　疏散通道地面上設置的燈光型疏散指示標志未指向安全出口【圖示1】；疏散指示燈在火災情況下指示方向不準確；保持視覺連續的方向標志燈未設置在疏散走道地面的中心位置。

2.規范要求

　　《消防應急照明和疏散指示系統技術標準》(GB 51309-2018）有關規定：

　　3.1.4條文解釋：（3）根據建、構筑物的疏散預案確定該疏散單元的疏散指示方案。對于具有一種疏散預案的場所，按照各疏散路徑的流向確定該場所各疏散走道、通道上設置的指示疏散方向的消防應急標志燈具（以下簡稱“方向標志燈”）箭頭指示方向；對于具有兩種及以上疏散預案的場所，首先按照不同疏散預案對應的各疏散路徑的流向確定該場所各疏散走道、通道上設置的方向標志燈的指示箭頭方向；同時，按照不同疏散預案對應的疏散出口變更情況，確定各疏散出口設置的指示出口消防應急標志燈具（以下簡稱“出口標志燈”）的工作狀態，即預先分配的疏散出口不能再用于疏散時，該出口設置的出口標志燈“出口指示標志”的光源應熄滅、“禁止入內”指示標志的光源應點亮。

　　3.2.9方向標志燈的設置應符合下列規定：

　　3保持視覺連續的方向標志燈應符合下列規定：【圖示2】

　　1）應設置在疏散走道、疏散通道地面的中心位置；

　　2）燈具的設置間距不應大于3m。

3.圖示說明

　　1）錯誤做法

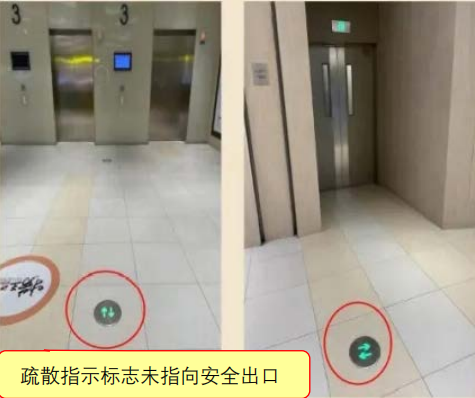

圖示1

　　2）正確做法

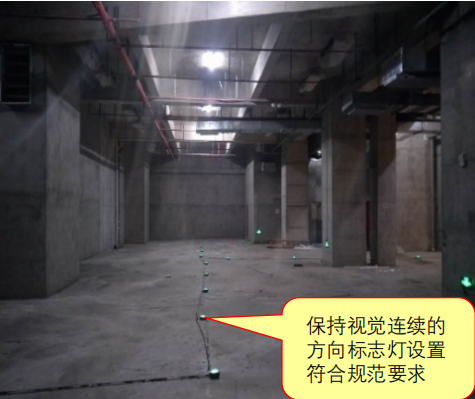

圖示2

來源：南京市建設工程消防驗收技術指南（試行）2021
