N-C-3應急照明控制器調試步驟及方法

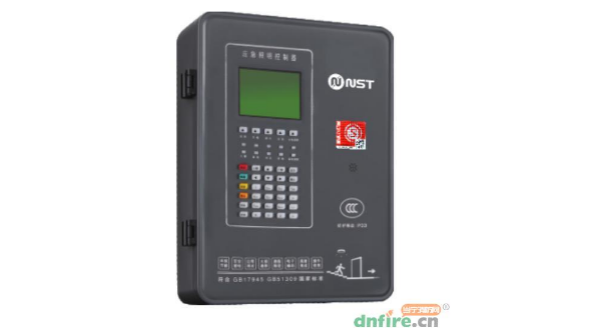

N-C-3應急照明控制器是拿斯特新研發的新一代智能消防監控設備，具有智能化、小型化、功能齊全、可靠性強、高度集成和簡單實用等特點，本產品采用模塊化技術，優化了人機交互界面，同時具有完整的控制功能，這些使得整個系統易于安裝、調試及維護。那它具體怎么調試呢，有哪些調試步驟呢。
應急照明控制器調試步驟：
燈具編碼→設置設備地址碼→登記設備與燈具→連接消防聯動→測試
應急照明控制器調試方法：
燈具編碼：燈具安裝時要用編碼器給燈具編址，在安裝時可以給編碼器接上充電寶，編碼器轉換后就可以給燈具供電，再進行編碼?；蛘咴诎惭b好燈具通電后再用編碼器直接編碼。編碼器使用紅外無線編址，編碼時需對準燈具編址孔，編碼器的操作說明詳見編碼器說明書。
設置設備地址碼：在設備顯示屏按說明書操作設置設備地址。
登記設備與燈具：檢查所有燈具和設備的連接確認無誤后，在應急照明控制器內打開自動登記功能，按下開始檢測，控制器會掃描所有已連接的設備和燈具，請逐個確認設備的地址與每臺設備所連接的燈具情況，核對好后再按下登記保存按鈕登記設備與燈具。如果設備數量或地址不對，請檢查通信回路或設備地址碼。如果燈具不對，請檢查燈具的回路和連接。登記完成后可在參數菜單內查看、修改設備或燈具參數信息。
連接消防聯動：將火災報警主機的聯動信號線連接至控制器干接點DC24V輸入端口，控制器支持連接4個聯動信號和2個干接點反饋信號，輸入端口自動識別干接點（無源）和DC24V（有源）信號與正負極，無需區分。反饋信號接至控制器任意一個輸出干接點，該輸出信號只支持無源干接點方式。在收到聯動信號后該輸出信號將會啟動。
測試：可以直接短接控制器干接點DC24V任意一個輸入端口，控制器即啟動點亮所有燈具。消防聯動測試，火災報警主機啟動對應的連接信號，控制器收到后即啟動點亮所有燈具
注意：控制器有兩路通信接口，每路可設置16個地址碼。集中電源和配電箱均有4回路和8回路兩個版本，8回路設備一臺要使用兩個地址碼，4回路設備一臺只使用一個地址碼。即控制器的一個回路最多可連接8臺集中電源（8回路版本），或者可連接16臺集中電源（4回路版本）。
數據導出：
1)、準備一個U盤，并格式化為FAT32格式。
2)、在設備菜單中[參數→U盤傳輸→參數導出/聯動導出]，結束后會提示導出成功。
參數手動編輯與導入：
1)、準備一個U盤，并格式化為FAT32格式；

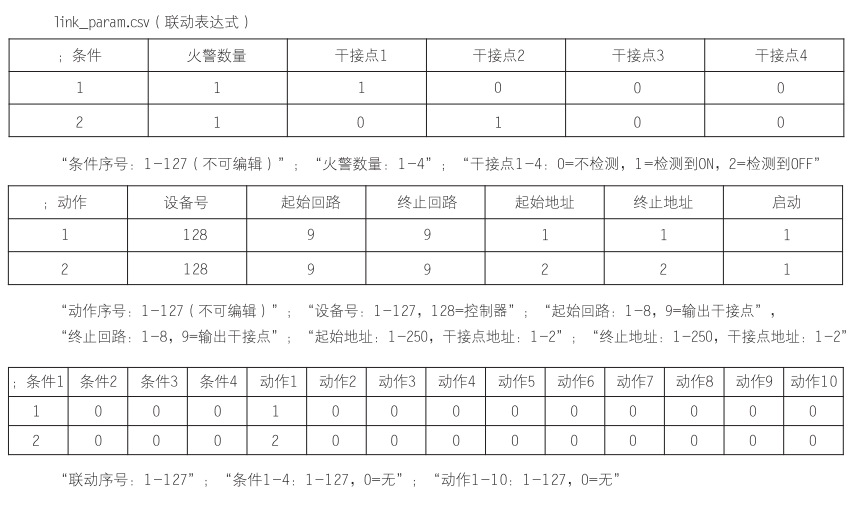

2)、將數據導出操作，導出后U盤“Data”文件夾內將會有“1ight_param.csv”、“fpd_param.csv”和“link_param.csv”文件：

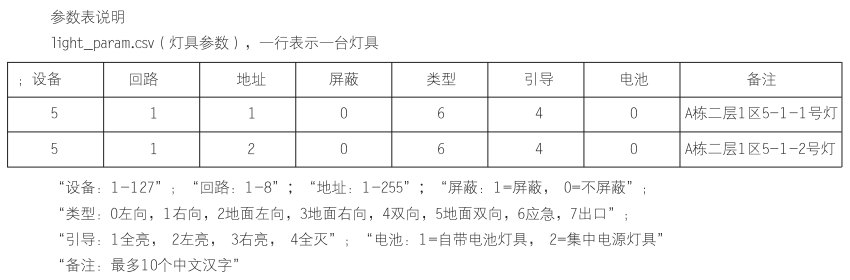

3)、打開上一步導出的文件，根據文件內的說明和現場情況，輸入燈具與設備的參數，在“1 ight_param.csv”文件中輸入燈具參數：在“fpd_param.csv”文件中輸入設備參數：在“link_param.csv”文件中輸入設備參數；（請勿修改導出文檔中的中英文標題)
4)、將編輯好的“1ight_param.csv”、“fpd_param.csv”和“1 ink_param.csv”文件拷貝到U盤的“Data”文件夾中，再將U盤插入設備USB接口，然后按設備菜單中[參數→U盤傳輸→參數導入/聯動導入]，結束后會提示導入成功。
