1.問題描述

　　防火門監控系統門磁開關安裝間距過大【圖示1】；按規范規定的具有信號反饋功能的防火門無開啟、關閉及故障狀態信號反饋和控制功能【圖示2】。

2.規范要求

　　《建筑設計防火規范》（GB 50016-2014<2018版>）規定：

　　6.5.1防火門的設置應符合下列規定：

　　1設置在建筑內經常有人通行處的防火門宜采用常開防火門。常開防火門應能在火災時自行關閉，并應具有信號反饋的功能。

　　《火災自動報警系統設計規范》（GB 50116-2013）規定：

　　4.6.1防火門系統的聯動控制設計，應符合下列規定：

　　1應由常開防火門所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號應由火災報警控制器或消防聯動控制器發出，并應由消防聯動控制器或防火門監控器聯動控制防火門關閉【圖示3】。

　　2疏散通道上各防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器?！緢D示4】

3.圖示說明

　　1）錯誤做法

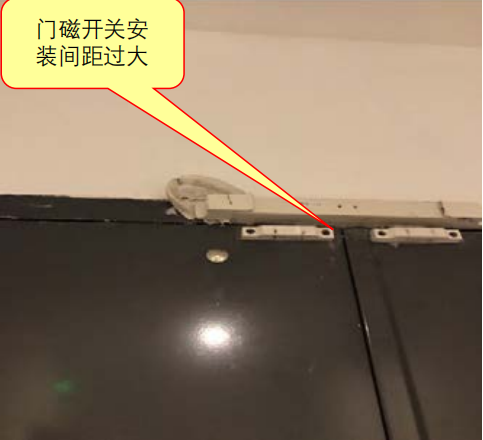

圖示1

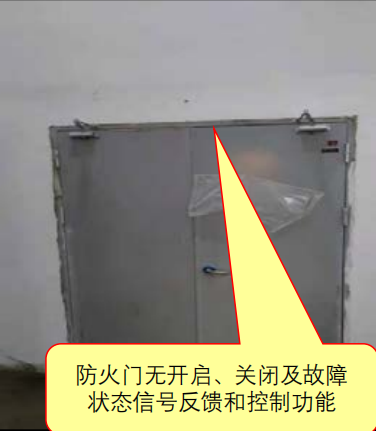

圖示2

　　1）正確做法

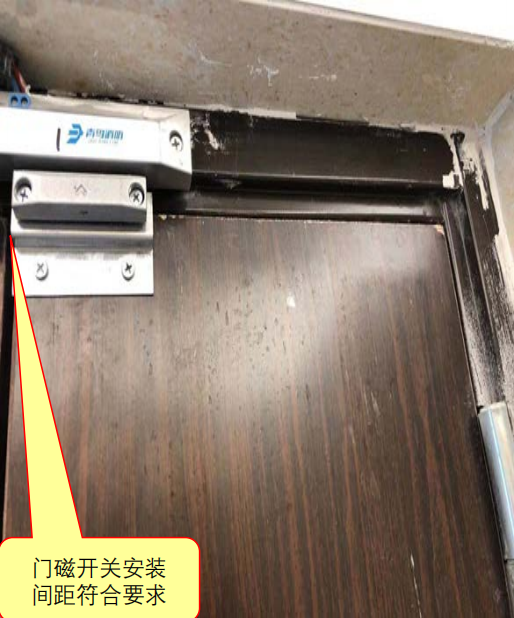

圖示3

圖示4

來源：南京市建設工程消防驗收技術指南（試行）2021
