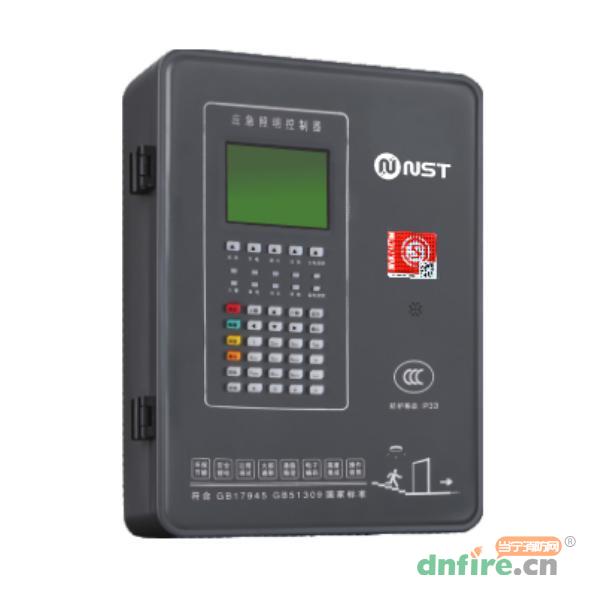

按N-C-3應急照明控制器[聯動]鍵，進入聯動參數編輯界面（如圖）。

　　a、按[新增]鍵，添加列表項：

　　b、按[刪除]鍵，刪除選定的列表項：

　　c、按[保存]鍵，保存所有操作。

　　d、按[上移]或[下移]鍵，移動當前列表項位置：（此按鍵在聯動窗口內操作）

提示：按[上、下、左、右]方向鍵，選擇要編輯的參數：按[Tab]鍵，可切換所有列表窗口；按[確認]鍵，對所選參數項目進行編輯，然后按數字鍵輸入?yún)?shù)內容，再按[確認]鍵，完成編輯（注意：參數編輯時請參照屏幕下方的提示信息）。

編寫流程：根據現場的設備、回路和燈具情況，將設備、回路和燈具劃分一個或多個動作表達式，再根據現場的消防聯動信號（如：干接點、DC24信號等）設置輸入條件，最后在聯動列表窗口將條件表達式和動作表達式關聯起來。

輸入條件編輯：左上角窗口表格為輸入條件表格，分為干接點數量和干接點端口1234.每一行代表一個輸入條件，干接點數量表示收到多少個干接點信號時，該項條件成立。干接點端口1至4，輸入1時，干接點有信號時成立。輸入0，則不使用該干節點。輸入2則該干接點無信號時成立。當干接點數量和干接點端口信號條件都成立，則該條件表達式成立。

動作表達式編輯：右上角窗口表格為設備回路和燈具的執行動作表格，設置要執行動作的設備地址、回路范圍、燈具范圍以及動作。

聯動關聯編輯：在下方窗口列表內設置條件表達式與動作表達式的關聯。一行為一項關聯表達式，每一項最多可輸入四個條件可關聯十組動作，當條件表達式都成立時，即執行關聯的動作。
