1.問題描述

　　系統總線上未設置短路隔離器；短路隔離器保護的設備的總數超過32點；樹形結構系統的總線短路隔離器未并聯接于報警總線和電源線上。

2.規范要求

　　《火災自動報警系統設計規范》(GB50116-2013)規定：

　　3.1.6系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。【圖示】

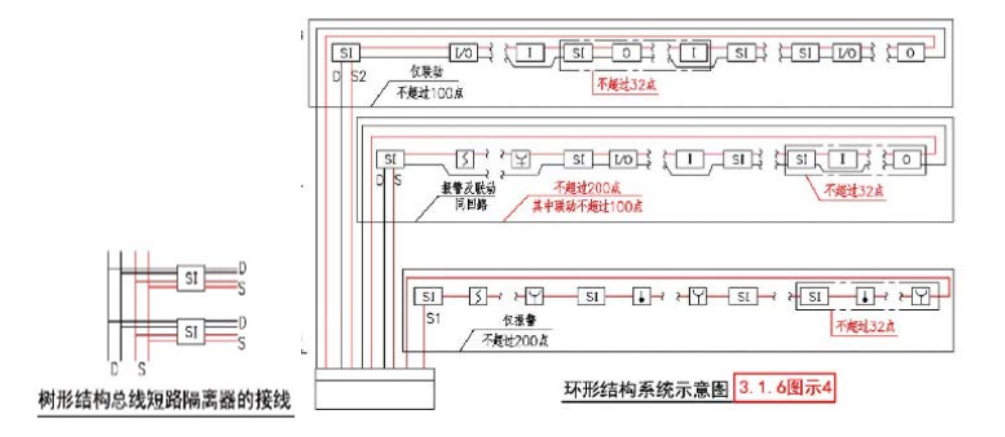

3.圖示說明

　　1）正確做法

來源：南京市建設工程消防驗收技術指南（試行）2021
